【正点原子STM32H7R3开发套件试用体验】桌面化多传感器管理与控制

初品STM32H7R3开发套件

正点原子是一家知名品牌，它以威廉希尔官方网站新、资料全、易于掌握和开发而闻名，此次试用的STM32H7R3开发板则是一款基于STM32H7系列微控制器的高性能开发板，适用于各种高性能计算和复杂图形用户界面的应用开发。由于在该开发板上配有丰富的外设资源，因此在掌握和了解开发板性能及用法的基础上，可方便地进行多种功能的开发。

计划用该开发板完成一个桌面化多传感器管理与控制的项目

该项目计划为：

1）搭建开发环境及例程的下载测试

2）掌握GPIO口的使用，并利用GPIO口来扩展外设功能，如用BH1750进行光照强度检测、用BMP085进行温度与大气压检测等

3）实现WS2812彩色灯链的驱动控制

4）完成点阵屏显示板及步进电机的驱动控制

5）实现TFT显示屏的显示驱动及应用界面的设计制作

6）掌握SD卡中文件内容的读写及实现数码相框功能

7）完成一个集板载各种传感器的桌面化管理与控制

正点原子STM32H7R3开发套件由开发板和相应的配件组成，见图1至图3所示。

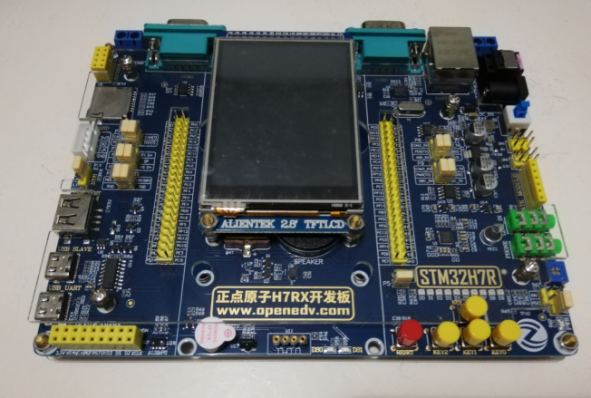

图1 开发板

图2 电源与USB线

图3 遥控器与德邦线

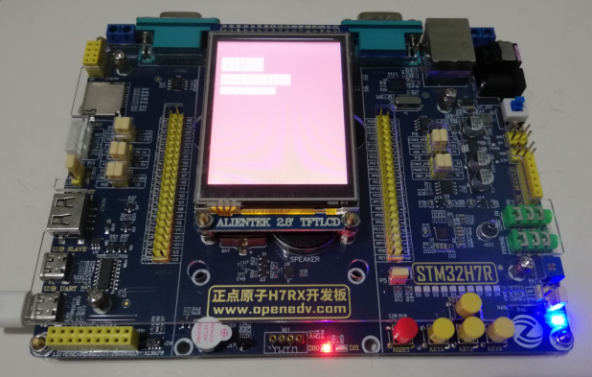

在使用USB_UART接口供电的情况下，其显示效果如图4所示，即屏幕依次变换背景色来显示指定的文字内容。

图4 显示效果

此时，若在电脑侧打开设备管理器则会见到图5所示的虚拟串口，经测试该串口并没有啥输出内容。

图5 虚拟串口

开发环境构成及下载测试

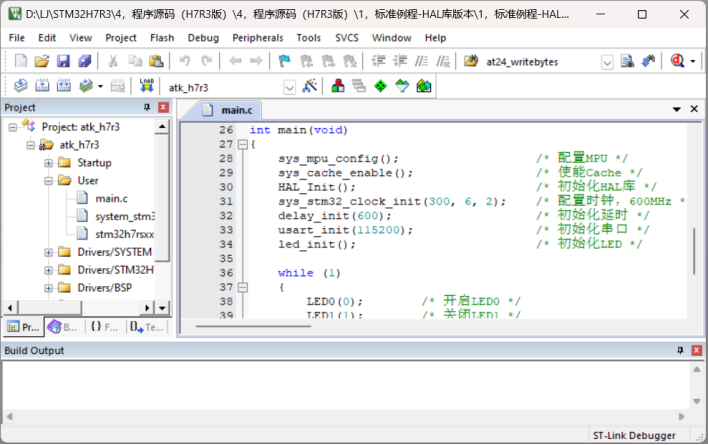

在安装MDK开发软件后，打开相应的例程其界面如图6所示，注意需安装较新的软件版本，否则影响编译。

图6 界面形式

在下载并安装芯片支持升级包后，可见到图7所示的芯片支持。

图7 芯片支持

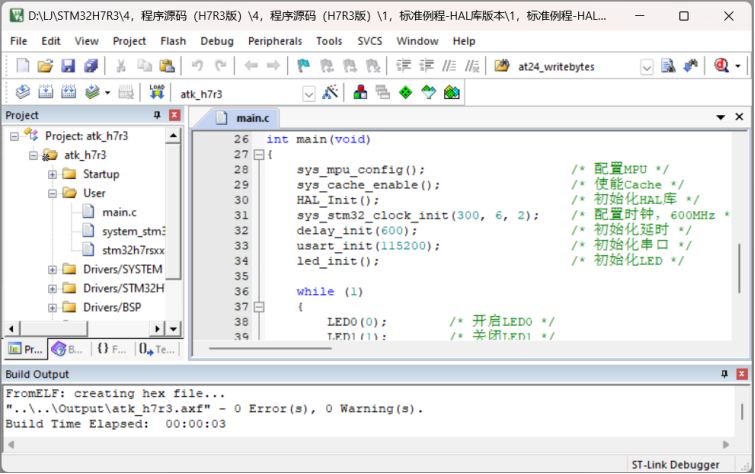

在按图8所示，选取生成目标文件的情况下，其编译结果如图9所示。

图8 选取生成目标文件

图9 完成编译

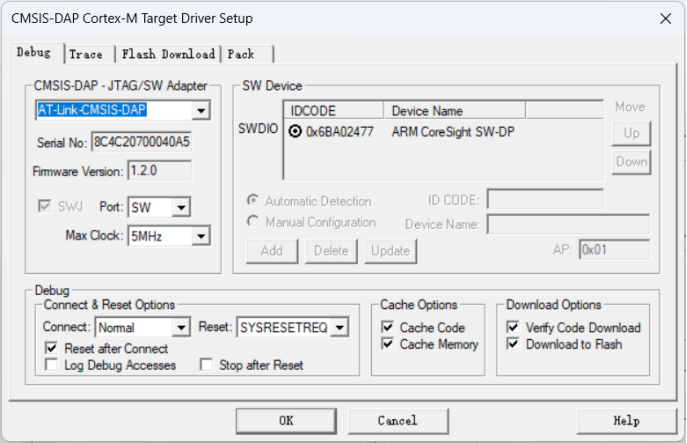

在使用开发板SWD接口连接外部调试工具的情况下，即连接情况如图10所示。

图10 连接状态

图11 烧录算法选取

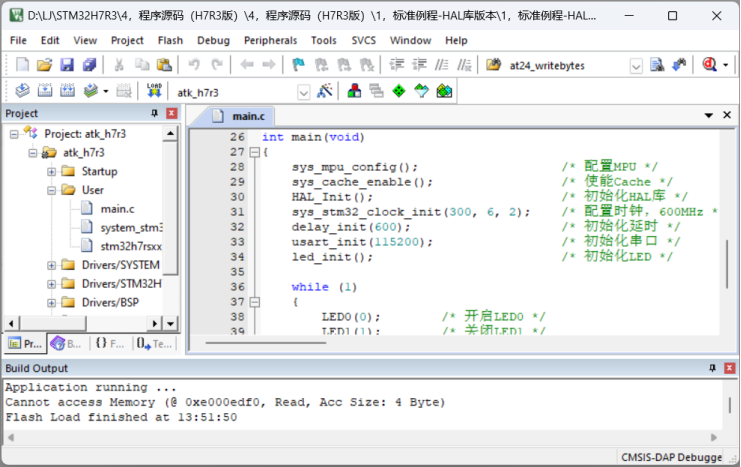

在执行下载后，其结果如图12所示。

图12 完成下载

但给出的提示是：

而且没有观察到预期的效果，暂不清楚是何原因。

jf_01200635 · 昨天 08:19

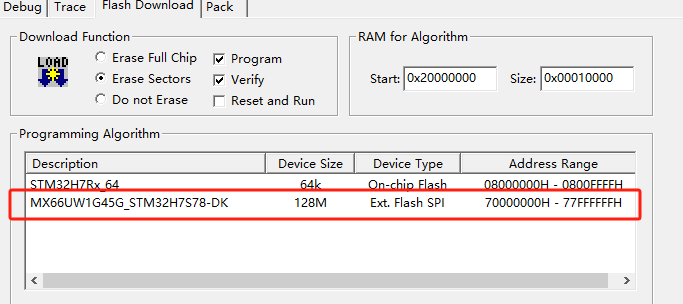

缺少90000000H以后地址的下载算法文件。

手头没有STM32H7R3。

有一个STM32H7L8，下载算法是：

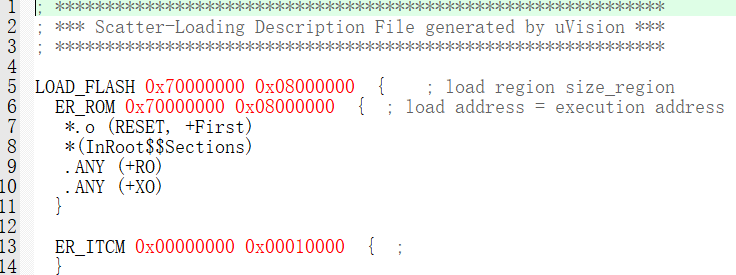

sct文件：
