点阵LED驱动防干扰数显驱动芯片VK1S68C

2024-11-26 16:07:15 760 led

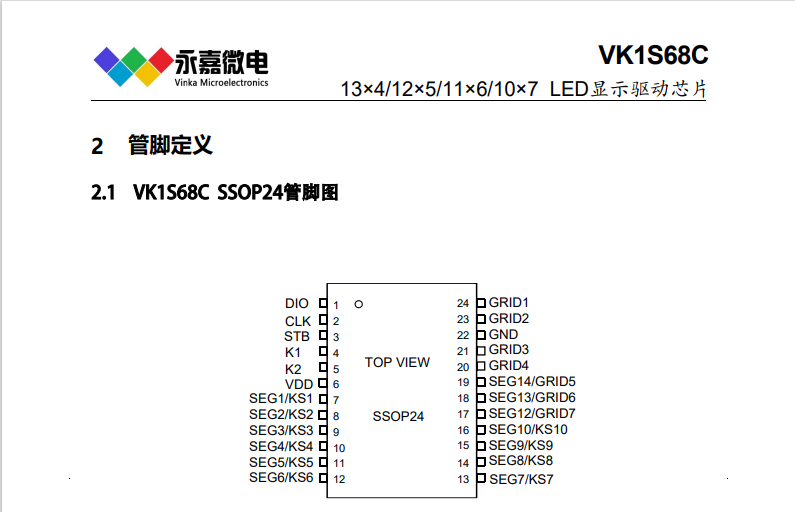

0 产品品牌：永嘉微电/VINKA 产品型号：VK1S68C 封装形式：SSOP24 产品年份：新年份概述： VK1S68C是一种带键盘扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持13SEGx4GRID、12SEGx5GRID、11SEGx6GRID、10SEGx7GRID的点阵LED显示面板，最大支持10x2按键。适用于要求可靠、稳定和抗干扰能力强的产品。Z132+363 特点： • 工作电压 3.0-5.5V • 内置 RC振荡器 • 10个SEG脚，4个GRID脚，3个可配置SEG/GRID复用脚 • SEG脚只能接LED阳极，GRID脚只能接LED阴极 • 10x2矩阵按键，支持多键同时按下（按键显示复用需硬件电路配合） • 3线串行接口 • 8级整体亮度可调 • 内置显示RAM为14x8位 • 内置上电复位电路 • 抗干扰能力强 • 封装：SSOP24(150mil)(8.65mm × 3.90mm PP=0.635mm) 0 本主题由从前有座_山于 2024-11-26 17:46 审核通过
