DAC101S101初次上电瞬间下拉电阻的开关是默认闭合的吗？

问答对人有帮助，内容完整，我也想知道答案 0 您好！在应用ti芯片DAC101S101时遇到如下问题，需要您这边帮忙处理下，感谢！问题描述： DAC101S101规格书中有提到上电瞬间输出电压是0V，但是没有提到在上电的瞬间VOUT引脚的0V是因为100K或是1K（见下图）下拉电阻到底产生；还是说输出就是0V，下拉电阻没有接通。疑问： 1、初次上电瞬间下拉电阻的开关是默认闭合的吗？1K的闭合还是100K的闭合？ 0 本主题由 Harmony威廉希尔官方网站专家于 2024-11-25 16:39 审核通过
2024-11-25 06:18:11　　评论淘帖0 邀请回答您可以邀请以下用户，快速回答问题 × 新星之火12138 该类别下有 69 个回答。邀请回答 heks 该类别下有 64 个回答。邀请回答普罗旺斯的薰衣草该类别下有 63 个回答。邀请回答 wang21cj 该类别下有 60 个回答。邀请回答 chm5 该类别下有 55 个回答。邀请回答 hgimtk 该类别下有 55 个回答。邀请回答 lksas 该类别下有 50 个回答。邀请回答风动影随该类别下有 48 个回答。邀请回答 msvdsufsdf 该类别下有 47 个回答。邀请回答 K_Ming 该类别下有 47 个回答。邀请回答 hfgsd 该类别下有 46 个回答。邀请回答 kghfh 该类别下有 46 个回答。邀请回答 zhhx1985 该类别下有 46 个回答。邀请回答 llc1219 该类别下有 46 个回答。邀请回答 huzp_bbs 该类别下有 45 个回答。邀请回答 zhouxk 该类别下有 45 个回答。邀请回答 fdhsfagd 该类别下有 45 个回答。邀请回答站着幻想该类别下有 45 个回答。邀请回答颜刚YanG 该类别下有 45 个回答。邀请回答小黑羊该类别下有 44 个回答。邀请回答举报 efwedfd 相关推荐 • 哪里可以获得VHDL以访问AMS101上的DAC？ 1337 • 为什么Mos管做开关控制电路上电瞬间会导通一下？ 13984 • 求助，关于DAC101C085数据地址的几个疑问求解 245 • DAC121S101接到恒流源输入端后满幅输出异常是什么原因引起的？ 109 • 把两个DAC121S101连接成菊花链结构，为什么第二片的输出有时候不是想要的电压？ 31 • 请问CH559是否可以配置PIN上电时为强下拉? 358 • 请问高手们如何解决TMS320F**加电瞬间端口电平突变的问题 6013* • 如何解决TMS320F28335加电瞬间，端口电平突变？ 5412 • dac配置程序调用dac.h报错 2103 • FPGA上电瞬间IO管脚输出的高电平怎么消除呢？ 5119 2个回答

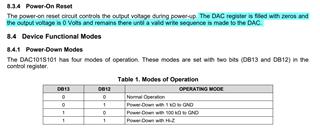

答案对人有帮助，有参考价值 0 您好，下拉电阻的开关都不是闭合的，它是通过DAC register置0来输出0V的。输出端的开关控制是在Power-Down Modes进行的，具体见下面数据表截图Table 1

2024-11-25 16:29:00 评论举报夏日余晖

答案对人有帮助，有参考价值 0 您好！关于您的问题，我会尽量提供详细的解答。首先，关于DAC101S101芯片的上电瞬间输出电压问题。根据TI的官方数据手册，DAC101S101是一款8位数字模拟转换器（DAC），其在上电瞬间的输出电压确实是0V。这是因为在上电瞬间，DAC的输出寄存器被清零，导致输出电压为0V。接下来，关于下拉电阻的问题。在DAC101S101的数据手册中，提到了两个下拉电阻值：1K和100K。这两个电阻值分别对应不同的应用场景和性能要求。1K电阻适用于高速应用，而100K电阻适用于低功耗应用。在实际应用中，用户可以根据具体需求选择合适的下拉电阻值。关于您的问题，初次上电瞬间下拉电阻的开关是否默认闭合，以及是1K还是100K的闭合。在DAC101S101的电路设计中，下拉电阻并不是默认闭合的。下拉电阻的作用是在芯片未上电或者输出寄存器被清零时，将VOUT引脚拉低至0V。当芯片上电后，输出寄存器会被设置为特定的值，此时下拉电阻的作用就不再需要了。在实际应用中，您需要根据具体的电路设计和性能要求来选择合适的下拉电阻值。如果您需要在上电瞬间将VOUT引脚拉低至0V，那么可以选择1K或100K的下拉电阻。具体选择哪个值，需要根据您的应用场景和性能要求来决定。总结一下，DAC101S101初次上电瞬间下拉电阻的开关并不是默认闭合的。您需要根据实际应用需求选择合适的下拉电阻值（1K或100K），并在电路设计中正确连接下拉电阻。希望这些信息能够帮助您解决问题。如有其他疑问，请随时提问。
