关于proteus仿真逆变器，输入直流电48V，输出波形幅值不为48V的问题。

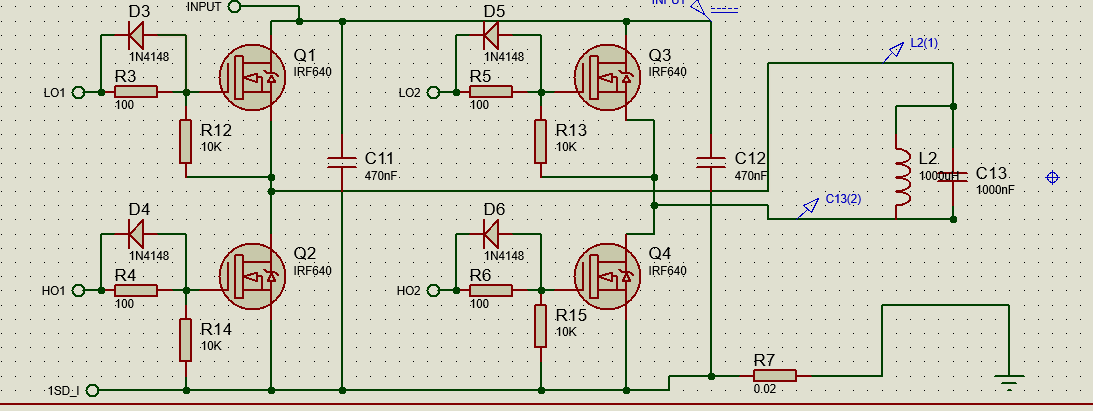

问答对人有帮助，内容完整，我也想知道答案 1 问题：proteus中逆变器输入直流电48V，输出电压的幅值却没有48V。是他自动处理了波形？还是说电路有问题啊，为什么幅值对不上呢？本人新手，找不到解决办法了。希望有大神帮忙分析一下！！！下面给出了逆变器电路原理图；驱动电路输入波形；逆变器输出波形。图1 逆变器电路原理图图2 驱动电路输入波形图3 逆变器输出波形（蓝色的为输出（一个DC一个AC），黄色的为输入48V直流电） 0 本主题由 ElecFans小喇叭于 2024-11-19 10:46 添加图标推荐奖励3积分
2024-11-19 10:45:31　　评论淘帖0 邀请回答您可以邀请以下用户，快速回答问题 × 红绿白该类别下有 67 个回答。邀请回答曾庆发该类别下有 66 个回答。邀请回答 jf_50240986 该类别下有 31 个回答。邀请回答 ben111 该类别下有 30 个回答，其中被选为最佳答案 2 次。邀请回答思考明天该类别下有 26 个回答。邀请回答王栋春该类别下有 19 个回答，其中被选为最佳答案 87 次。邀请回答 shaorc 该类别下有 18 个回答。邀请回答等待三天该类别下有 16 个回答。邀请回答硬件工程师1 该类别下有 15 个回答。邀请回答我很爱你该类别下有 12 个回答。邀请回答电子小杨123 该类别下有 12 个回答。邀请回答 w592171813 该类别下有 11 个回答，其中被选为最佳答案 1 次。邀请回答零玖电脑该类别下有 11 个回答。邀请回答 nuannuan2311a 该类别下有 10 个回答。邀请回答杨肖该类别下有 10 个回答。邀请回答纸短情长wer 该类别下有 9 个回答。邀请回答 k3522850 该类别下有 9 个回答。邀请回答 xuguiyuanfu 该类别下有 9 个回答。邀请回答大洼球王该类别下有 9 个回答。邀请回答 CDCNKA 该类别下有 9 个回答。邀请回答举报晨晨晨相关推荐 • 求助：在一个48V的直流电源上加个短路保护电路 8792 • 输入48V输出450V，怎么解决？？？ 3821 • 48V逆变器设计？？ 4542 • 如何理解-48V供电？ 2300 • DC-DC 48V降压芯片至少3A电流输出芯片有哪些？ 4189 • 将直流48V变350V，用来充江淮IEV4，如何设计效率更高？ 2122 • 通信电源为甚是-48V ？ 3338 • 请问如何简化48V至60V直流馈电三相逆变？ 1806 • dc-dc直流电源 4055 • 怎样实现车载12V直流转0~48V的可调交流输出电压？ 3557 1个回答

答案对人有帮助，有参考价值 0 是晶体管导体存在一定值的电阻,造成的电压降,只要适当的提高输入电压值,才可能输出电压达到48V左右,线路图基本没有大的问题试再试看.

2024-11-19 13:39:25 4 评论举报 99714836 4 条评论晨晨晨 2024-11-19 15:38 好的我现在去试试赞回复举报晨晨晨 2024-11-19 15:51 还是不可以赞回复举报晨晨晨 2024-11-19 16:00 改了一下，发现还是不对。我有点怀疑proteus的测量问题？或者是输出端电容电感的问题？赞回复举报晨晨晨 2024-11-19 16:13 按照您的建议我又试了试，发现波形还是不对，并且我把输入探针，换成了直流电模块输入进去，提高电压之后，还会报错。最后我输入直流电80V，得到的波形还是很低，赞回复举报
