#深入浅出学习eTs#（十五）九宫格密码锁

本项目Gitee仓地址：深入浅出eTs学习: 带大家深入浅出学习eTs (gitee.com)

一、需求分析

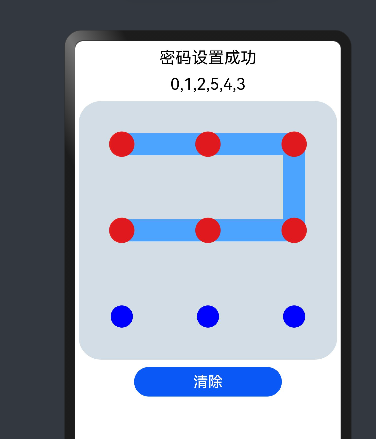

#深入浅出学习eTs#（十五）九宫格密码锁-开源基础软件社区
相信没有人没有使用过九宫格解锁吧，从智能机开始迸发的时期到现在，我们本期就要做一个自己的密码锁

密码正确可进入
提示密码错误
可修改密码

二、控件介绍

PatternLockOpenAtom OpenHarmony

图案密码锁组件，以九宫格图案的方式输入密码，用于密码验证场景。手指在PatternLock组件区域按下时开始进入输入状态，手指离开屏幕时结束输入状态完成密码输入。

说明：

该组件从API Version 9开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

接口

PatternLock(controller?: PatternLockController)

参数:

参数名	参数类型	必填	描述
controller	PatternLockController	否	设置PatternLock组件控制器，可用于控制组件状态重置。

属性

不支持除backgroundColor以外的通用属性设置。

名称	参数类型	描述
sideLength	Length	设置组件的宽度和高度（宽高相同）。设置为0或负数等非法值时组件不显示。默认值：300vp
circleRadius	Length	设置宫格中圆点的半径。默认值：14vp
regularColor	ResourceColor	设置宫格圆点在“未选中”状态的填充颜色。默认值：Color.Black
selectedColor	ResourceColor	设置宫格圆点在“选中”状态的填充颜色。默认值：Color.Black
activeColor	ResourceColor	设置宫格圆点在“激活”状态的填充颜色（“激活”状态为手指经过圆点但还未选中的状态）。默认值：Color.Black
pathColor	ResourceColor	设置连线的颜色。默认值：Color.Blue
pathStrokeWidth	number	string
autoReset	boolean	设置在完成密码输入后再次在组件区域按下时是否重置组件状态。设置为true，完成密码输入后再次在组件区域按下时会重置组件状态（即清除之前输入的密码）；反之若设置为false，则不会重置组件状态。默认值：true

事件

除支持通用事件外，还支持以下事件：

名称	描述
onPatternComplete(callback: (input: Array) => void)	密码输入结束时触发该回调。 input: 与选中宫格圆点顺序一致的数字数组，数字为选中宫格圆点的索引值（第一行圆点从左往右依次为0,1,2，第二行圆点依次为3,4,5，第三行圆点依次为6,7,8）。

#深入浅出学习eTs#（十五）九宫格密码锁-开源基础软件社区

@Entry @Component struct PatternLockTest {

  build() {
    Column({space: 10}) {
      PatternLock(this.patternLockController)
    }
    .width('100%')
    .height('100%')
    .padding(10)
  }
}
1.2.3.4.5.6.7.8.9.10.11.

复制

三、UI设计

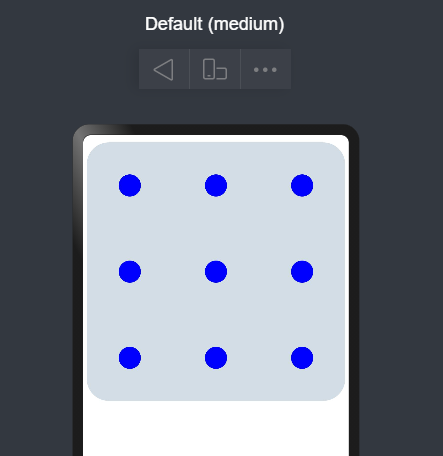

(1)放置九宫格

首先放入一个九宫格，设置参数
#深入浅出学习eTs#（十五）九宫格密码锁-开源基础软件社区

PatternLock(this.patternLockController)
        .sideLength(350)            // 设置宽高
        .circleRadius(15)            // 设置圆点半径
        .regularColor(Color.Blue)    // 设置圆点颜色
        .pathStrokeWidth(30)        // 设置连线粗细
        .backgroundColor('rgba(209, 219, 229, 0.95)')
        .autoReset(true)            // 支持用户在完成输入后再次触屏重置组件状态
        .border({radius:30})
        .onPatternComplete((input: Array<number>) => {
        })
1.2.3.4.5.6.7.8.9.10.

复制

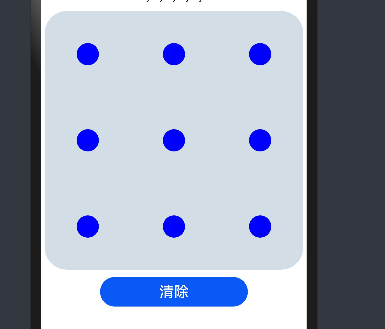

（2）放置按钮

#深入浅出学习eTs#（十五）九宫格密码锁-开源基础软件社区

Button('清除')
              .width(200)
              .fontSize(20)
              .onClick(() => {
                this.patternLockController.reset();
              })
1.2.3.4.5.6.

复制

（3）设置密码

#深入浅出学习eTs#（十五）九宫格密码锁-开源基础软件社区

@State passwords: Number[] = []

      Text(this.passwords.toString())
        .textAlign(TextAlign.Center)
        .fontSize(22)

        .onPatternComplete((input: Array<number>) => {
          if (input == null || input == undefined || input.length < 5) {
            this.message = "密码长度至少为5位数。";
            return;
          }
          if (this.passwords.length > 0) {
            if (this.passwords.toString() == input.toString()) {
              this.passwords = input
              this.message = "密码设置成功"
            } else {
              this.message = '密码输入错误'
            }
          } else {
            this.passwords = input
            this.message = "密码输入错误"
          }
        })
1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.

复制

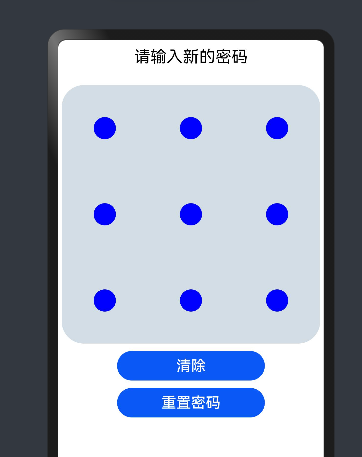

（4）修改密码

#深入浅出学习eTs#（十五）九宫格密码锁-开源基础软件社区

Button('重置密码')
        .width(200)
        .fontSize(20)
        .onClick(() => {
          set_flag = 1;
          this.passwords = [];
          this.message = '请输入新的密码';
          this.patternLockController.reset();
        })
1.2.3.4.5.6.7.8.9.
