反电动势极性与驱动的电压相反，线路原理上看与电源是串联连接，所以电压是叠加。 RC串联也有吸收尖峰脉冲的作用
|
|
|
|
|
|
补充一下，这个电机其实是一个电动推杆，接36V直流电，继电器组合切换电流方向
|
|
|
|
|
|
菜鸟一枚，我们这电路上用RC是为了吸收尖峰电压，过EMC的，哈哈，你这边不知道啥用，坐等答案，学习帮顶
|
|
|
|
|
|
RC我倒能理解，可用压敏电阻是干啥
|
|
|
|
|
|
查资料找到这样的解释，RC串联电路中起到消火花的作用https://baijiahao.baidu.com/s?id=1580166692664642973&wfr=spider&for=pc，但有个疑问，这个链接中的解释电容一般选0.47uf，而我这边的电路实际用的是0.1uf的薄膜电容，不知各位大神有没有更好的解释

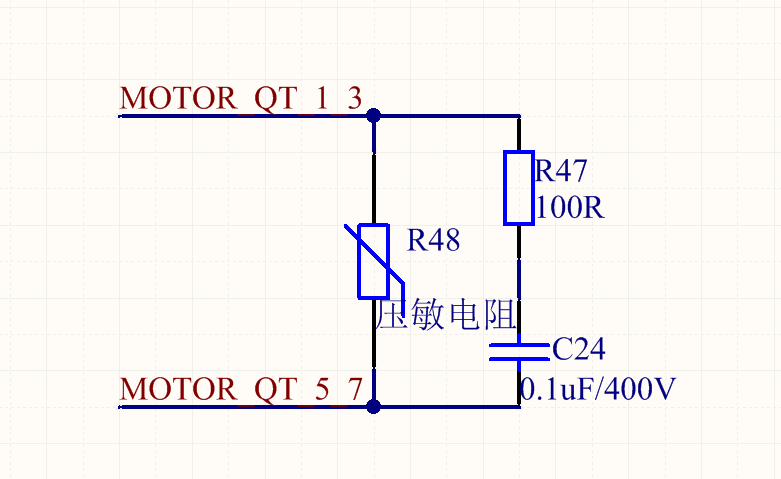

RC消火花电路如图 压敏电阻起到过压保护的作用，这个应该没有问题 |
|
|
|
|
|
电机断电停止瞬间有很高反向电动势，压敏电阻的作用就是吸收抑制这个反向电压防止损坏电路，原理上看这个反向电压是叠加在供电电源上的。
|
|
|
|
|
|
能详细说一下叠加的问题吗，这个RC串联和反电动势有没有关系？
|
|
|
|
|
|
明白了，谢谢解答
|
|
|
|
|
