AD2S1210 使用SPI传输问题

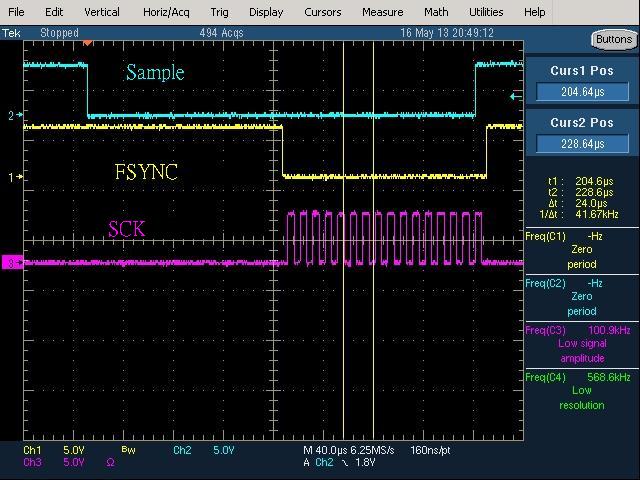

ADI工程师们、各方高手大家好,小弟最近使用ADI的评估板EVAL-AD2S1210,接上自己的Resolver、自己的MCU,传输方式为SPI,遇到了数据无法正常传输的状况,以下是实验说明: 电源一切依AD2S1210手册配置AVDD = DVDD = VDRIVE = 5(V),板子还有个12V我使用12V电源供应器供电。 选用SPI传输,将 LK5 改为 position B。( LK为 EVAL板上的 Jumper) A0、A1均为0(普通模式,输出选择为角度),透过 LK6 和 LK7 将signal都 tied to DGND。 其他 LK的 position均依照我的需求来配置(有需知道哪个 LK配置可问我)。 激磁频率为10kHz,Resolver也回传相应的sin、cos讯号,如图 E-1、E-2 所示。 实验方式A: [ 图A-1 和 图A-2 ] : ---------------------------------------------------------------------------------- SCK频率为1MHz 我的MCU为 Master , AD2S1210为Slave 图中未显示之其馀讯号: CS = always low , SAMPLE採用AD2S1210板上之外部手动按钮 --------------------------------------------------------------------------------- 我在MCU中,将SPI传输放入while迴圈,使其一直传输, 图中FSYNC=Low时启动传输,FSYNC=high时无传输。 由图A-1 可见,AD2S板子接到的SDI是我MCU输出,此为正常。 (此为我自订之输出讯号 0x5555 = 0101010101010101) 由图A-2 可见,AD2S板子输出之讯号SDO产生不正常之现象。 我在MCU中接收到的讯号永远是0xFFFF 实验方式B: [ 图B-1 ]: ---------------------------------------------------------------------------------- SCK频率为100Hz 我的MCU为 Master , AD2S1210为Slave 图中未显示之其馀讯号: CS = always low , SDI , SDO结果与图1、2同 --------------------------------------------------------------------------------- 此图是将SCK变慢(传出速路放慢) 且SAMPLE由外部手动按钮,改为程式控制之 如图B-1 所示,SAMPLE变 low后,我有延迟一段时间,再启动传输(FSYNC由High转low) 但此时之结果不变,我的MCU总是只接收到0xFFFF 此实验结果SDO与实验方式A相同 以上即为小弟遇到的问题,请ADI工程师和各方高手们解答指教,在此感激不尽。 |
|
相关推荐
2个回答
|
|
建议检查一下LOT和DOS输出是否有报错。
如果通过示波器检查,SIN/COS,EXC等信号幅度均在数据手册范围内,那么可能是软件的问题。请下载AD2S1210的示例代码参考:http://www.analog.com/zh/content/CIC_index_code_example/fca.html |
|
|
|
|
|
|
|
