PCB设计中处理信号完整性的常见问题及解决方案

　　在电子设计领域，高性能设计有其独特挑战。

　　高速设计的诞生

　　近些年，日益增多的高频信号设计与稳步增加的电子系统性能紧密相连。随着系统性能的提高，PCB设计师的挑战与日俱增：更微小的晶粒，更密集的电路板布局，更低功耗的芯片要求。随着所有威廉希尔官方网站 的迅猛发展，我们已成为高速设计的核心，需要考虑其复杂性和所有因素。

　　回顾

　　在过去30年，PCB设计发生了很大变化。 1987年，我们认为0.5微米是威廉希尔官方网站 的终结者，但今天，22纳米工艺已变成了常态。如下图所示，1985年的边缘速率推进了设计复杂性的提升（通常为30纳秒），而如今边缘速率已变成1纳秒。

过去30年边缘速率的变化

　　威廉希尔官方网站 进步中伴随各种问题

　　威廉希尔官方网站 的进步总是伴随着一系列问题。随着系统性能的提升和高速设计的采纳，一些问题必须在设计环境中进行处理。下面，我们来总结一下面临的挑战：

　　信号质量

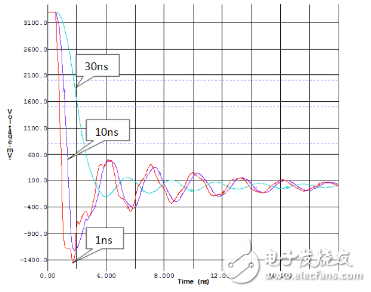

　　IC制造商倾向于更低的核心电压和更高的工作频率，这就导致了急剧上升的边缘速率。无端接设计中的边缘速率将会引发反射和信号质量问题。

　　串扰

　　在高速信号设计中，密集路径往往会导致串扰——在PCB上，走线间的电磁耦合关联现象。

　　串扰可以是同一层上走线的边缘耦合，也可以是相邻层上的宽边耦合。耦合是三维的。与并排走线路径相比，平行路径和宽边走线会造成更多串扰。

宽边耦合（顶部）相比于边缘耦合（底部）

　　辐射

　　在传统设计中的快速边缘速率，即使使用与先前相同的频率和走线长度，也会在无端接传输线上产生振铃。这从根本上导致了更高的辐射，远远超过了无终端传输线路的FCC/CISPR B类限制。

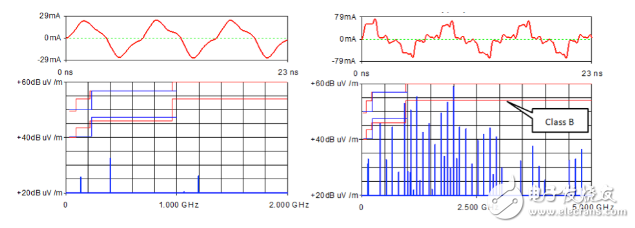

10纳秒（左）和1纳秒（右）的边缘速率辐射

　　设计解决方案

　　信号和电源完整性问题会间歇出现，很难进行判别。所以最好的方法，就是在设计过程中找到问题根源，将之清除，而不是在后期阶段试图解决，延误生产。通过叠层规划工具，能更容易地在您的设计中，实现信号完整性问题的解决方案。

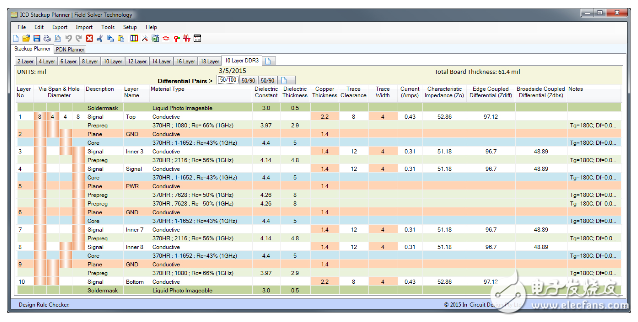

　　电路板叠层规划

　　高速设计的头等大事一定是电路板叠层。基板是装配中最重要的组成部分，其规格必须精心策划，避免不连续的阻抗、信号耦合和过量的电磁辐射。在查看您下次设计的电路板叠层时，请牢记以下提示和建议：

　　所有信号层需相邻并紧密耦合至不间断的参考平面，该平面可以创建一个明确的回路，消除宽边串扰。

每个信号层的基板都邻接至参考平面

　　有良好的平面电容来减少高频中的交流阻抗。紧密耦合的内电层平面来减小顶层的交流阻抗，极大程度减少电磁辐射。

　　降低电介质高度会大大减少串扰现象，而不会对电路板的可用空间产生影响。

　　基板应能适用一系列不同的威廉希尔官方网站 。例如：50/100欧姆数位，40/80欧姆DDR4，90欧姆USB。

　　布线和工作流程

　　精心策划叠层后，下一步便需关注电路板布线。基于设计规则和工作区域的精心配置，您能够最高效成功地对电路板进行布线。以下这些提示，能帮助您的布线更加容易，避免不必要的串扰、辐射和信号质量问题：

　　简化视图，以便清楚查看分割平面和电流回路。为此，首先确定哪个铜箔平面（地或电源）作为每个信号层的参考平面，然后打开信号层和内电层平面同时查看。这能帮助您更容易地看到分割平面的走线。

多重信号层（左）、顶层和相邻平面视图（右）

　　如果数字信号必须穿越电源参考平面，您可以靠近信号放置一或两个去耦电容（100nF）。这样，就在两个电源之间提供了一个电流回路。

　　避免平行布线和宽边布线，这会比并排布线导致更多串扰。

　　除非使用的是同步总线，否则，平行区间越短越好，以减少串扰。为信号组留出空间，使其地址和数据间隔是走线宽度的三倍。

　　在电路板的顶层和底层使用组合微带层时要小心。这可能导致相邻板层间走线的串扰，危及信号完整性。

　　按信号组的最长延迟为时钟（或选通）信号走线，这保证了在时钟读取前，数据已经建立。

　　在平面之间对嵌入式信号进行走线，有助于辐射最小化，还能提供ESD保护。

　　信号清晰度

　　在未来，电子设计的复杂性毫无疑问会持续增加，这会给PCB设计师带来一系列亟待解决的挑战。确保电路板叠层、阻抗、电流回路的正确配置，是设计稳定性的基础。
