给CPU直接开挂！从OpenPOWER的CAPI+FPGA看第二代异构计算

什么是异构计算？可能在很多人看来感觉高深莫测，我们可以先用一个比喻来简单的解释一下。比如在做简单的整数算数时，知道算法口诀的人，心算即可，但遇到比较复杂的算数问题时，就得需要一个计算器了，但在这个运算过程中，一些简单的计算可以提前由心算完成再输入计算器，比如计算“（5+2）÷26”，可能我们直接就输入“7÷26”了。又或者是完全交给计算器进行计算，但这也需要人脑控制手指进行计算器的数值输入，此时你的大脑与计算器就构成了完成这道数学计算任务的“异构计算系统”。

日常生活中最常见的异构计算——人脑+计算器

就像你的大脑的结构与计算器完全不一样，异构计算，顾名思义就是在系统内参与计算的执行单元在指令集架构（ISA， Instruction Set Architectures）层面是不同的。最为典型的例子，就是通用计算图形处理器（GPGPU，General-Purpose computing on Graphics Processing Units），与现场可编程门阵列 （FPGA，Field-Programmable Gate Array）。从严格意义上讲，ISA相同，只是处理核心大小同的组合，并不算是异构计算，比如英特尔的x86处理器+MIC（集成众核加速器），以及ARM处理器的big.LITTLE大小核心的混合设计。

异构计算简史

为什么要用异构计算，想想开头的例子就清楚了，如果人脑就是主流的通用处理器的话，那么异构计算就是为这个处理器额外配备的“计算器”，用来执行更高复杂度的计算或应用，而这种复杂度主要指的就是超大规模的并行处理，对于更擅长串行处理的CPU来说是一个极大的互补。

异构计算的概念本身其实并不新鲜，最早可以追溯到30年前（在某些定义中，则是以指令集的处理模式来区分异构，但基本上已并非是主流概念），可要谈到异构计算的真正崛起，则要从2001年用GPU实现通用矩阵计算开始，而标志性事件发生在2005年，GPU终于在执行LU分解（用于解线性方程组）的性能方面战胜了CPU，从那之后，基于GPU的大规模并行计算方案开始崭露头角。

CPU+GPGPU是目前最为知名的异构计算组合，也是第一代异构计算的典型代表

2007年，NVIDIA推出了专门用于简化GPU应用编程的统一计算设备架构（CUDA，Compute Unified Device Architecture），它标志着GPU的通用计算应用开发开始走向易用、成熟。时至今日，GPU+CPU的异构计算系统已经越来越多的出现在高性能计算系统（HPC），大大弥补了CPU在浮点运算方面的能力。

当然，在GPGPU之前其实还有多种芯片在向通用计算领域迈进，其中之一就是FPGA，它是最可匹敌于GPGPU的异构计算威廉希尔官方网站 。

2012年英特尔发布的Atom E6x5C嵌入式处理器，就已经在单Socket封装上整合了Altera的FPGA，但这个FPGA的主要任务不是计算，而是针对不同应用场景的I/O定制化与指定的信号处理，很难用于通用场合

FPGA于1985年诞生，很快就开始尝试在通用计算领域的运用，可以说比GPGPU的出现还要早。GPGPU所擅长的浮点运算，FPGA同样也在积极参与，但成果远没有GPGPU显著（看看超级计算机全球TOP500的排名配置就知道了），而在整数型运算方面，虽然FPGA更有优势，可惜那时的计算量除非个别应用，普遍并不大，CPU自己就能搞定，所以FPGA加速更多用于细分应用市场，应用规模相对来说并不大。不过，随着物联网、大数据、人工智能、机器学习等新兴的大规模数据处理需求的不断涌现，现在它的机会要来了，而且底层互联 威廉希尔官方网站 也比当前的异构系统更为先进，它就是由OpenPOWER CAPI所开辟的新一代异构计算平台，主打CAPI+FPGA的组合。

而在我看来，它们其实是开启了第二代异构计算的时代。

FPGA如何为应用加速？

从第一款FPGA芯片于1985年由Xilinx（赛灵思）正式推出至今，已经有30年历史，它是在可编程阵列逻辑（PAL，Programmable Array Logic）、通用阵列逻辑（GAL，Generic Array Logic）、复杂可编程逻辑器件（CPLD，Complex Programmable Logic Device） 等威廉希尔官方网站 的基础上进一步发展的产物。与CPU不同的是，它的逻辑是硬件可编程的，而CPU则是通过软件编程来执行相应的计算，和专用集成电路（ASIC，Application Specific Integrated Circuit）相比，它又相当于一种半成品的逻辑芯片，ASIC则是针对某类应用进行专门的固化设计，以达到最优的性能。

从字面意思上就可以想像得到FPGA是一个可随意定制内部逻辑的阵列，并且可以在用户现场进行即时编程修改内部的硬件逻辑，这一点是CPU和ASIC都无法做到的。要想明白FPGA的原理，的确需要一定的数字电路基础，在此只做简要的介绍，以解释为什么FPGA可以在某些工作上比CPU更为出色。

FPGA的内部主要是由用于实现硬件逻辑的逻辑块（LB，Logic Block）、负责LB互联的内部互联交换节点（IS，Interconnection Switch）以及负责输入输出的I/O Block组成，它们都是可编程的，而随着威廉希尔官方网站 的进步，FPGA芯片里也越来越多的集成相关的固定器件与硬核（IP）电路，如乘法器、数字信号处理器（Digital Signal Processor）等，以进一步加速相关的运算，并完善相关的功能（比如I/O）

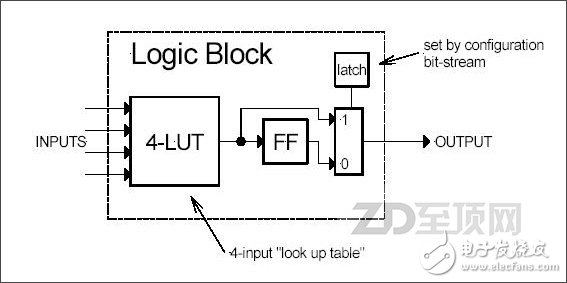

LB是FPGA内的基本逻辑单元，是FPGA可实现逻辑编程的基础，而在LB中最常用的逻辑编程器件就是查找表（LUT，Look Up Table，又称直译表），通过编程它可以实现输入与输出的直接对应关系，从而实现了输入与输出的硬逻辑，在应用时，直接根据输入的值，通过LUT给出相应的输出值。输入的组合根据输入端口数量而定，比如4个端口就可实现16种输入组合（2的4次方），而一个LB可以包含有多个LUT，实现更复杂的逻辑组合

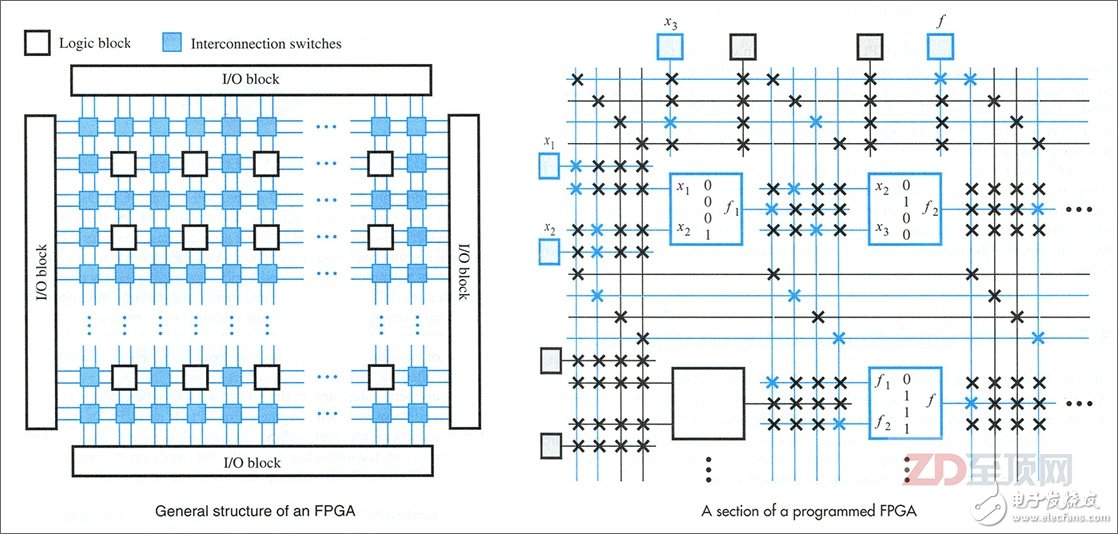

FPGA的内部总体架构，主要是由实现硬件逻辑的逻辑块（LB）、负责LB互联的内部互联交换节点（IS）以及负责输入输出的I/O Block组成。由于几乎所有的逻辑电路都是通过不同门电路的组合来实现的，所以FPGA其实就是提供了数量众多的门电路，让用户用硬件描述语言（HDL，Hardware Description Language）自行设计它们各自的逻辑状态与相互之间的逻辑关系，从而让被编程的FPGA变成为某种专用芯片，所以说FPGA是ASIC的半成品，不无道理。

事实上，FPGA在早期的一个重要的用途就是为了更好的设计ASIC，毕竟等ASIC生产出来再实验的成本太大，而通过FPGA可以提供进行复杂的逻辑测试，来验证ASIC的设计，并进行反复的优化，当逻辑优化到相当水平后，再以更为直接的逻辑实现方法形成ASIC电路，以达到更好的性能。但随着FPGA自身的性能、能力与可实现逻辑的复杂度的不断提升，已经逐渐可以直接代替一些中等规模的ASIC来使用，并在整体功耗上，保持对CPU的明显优势。

在国内率先开发CAPI+FPGA加速卡解决方案的恒扬科技股份有限公司，大数据采集与分析产品经理张军这样形容FPGA，“FPGA就是一张白纸，（最终的逻辑电路）想画什么完全由设计师决定，而 CPU或者等其他软件编程的器件就像铅笔画素描画（已经有了框架），设计师是在上面涂色彩。” 事实上，FPGA可以实现怎样的能力，主要就取决于它所提供的门电路的规模。

现在主流的FPGA内部均采用了SRAM编程方式（SRAM本身就是一个逻辑部件可用于LUT，而SRAM晶体管可用于内部互联链路的选通组合），可以实现快速的硬件编程，并能无限次的重复使用。虽然SRAM的特性决定了关机后内部逻辑组合就会消失，但基于SRAM的编程在每次开机时都可以从外部的Flash芯片即时加载FPGA配置文章，加载（编程）速度为毫秒级，所以完全不影响使用。在处理性能上，由于FPGA的逻辑实现是通过硬件编程来获得，所以开发人员可以将指定的算法逻辑，直接以FPGA内部不同门电路的硬逻辑组合来实现，而且现在越来越多的FPGA内部都增加了固化的乘法器、DSP等处理单元，进一步加快了相关运算的处理速度。

从某种角度上说，FPGA内部其实并没有所谓的“计算”，最终结果几乎是“电路直给”，因此执行效率就大幅提高。当然，由于采用的是通用的门电路组合，在某些效率上FPGA仍然不及ASIC极致，但是可重复更新内部逻辑的灵活性，再加上在固定算法上远高于CPU的效率，让FPGA在应用领域迅速得到重视。然而需要指出的是，用FPGA的门电路实现整数运算逻辑，要比实现浮点运算逻辑简单得多，所以FPGA的加速优势也更多的体现在整数性运算，而整数运算正是当前主流企业级应用的主要运算方式，而这也是为什么GPGPU更多的用于浮点运算领域（如HPC），FPGA更多用于整数加速领域的一大原因。

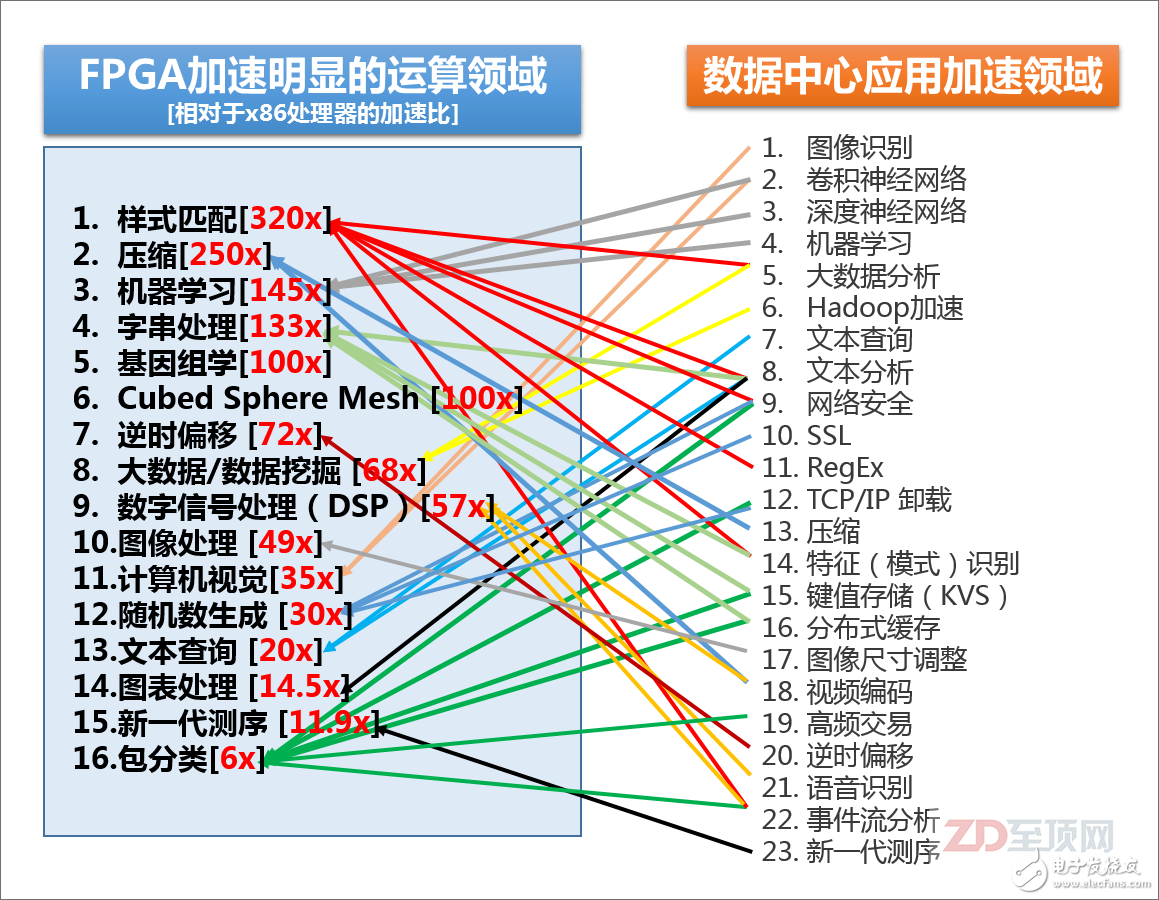

赛灵思总结的，目前FPGA相对于主流的x86处理器，在某些领域里的加速比，以及目前数据中心里可用到FPGA加速的领域，可以说80-90%的大规模并行密集应用都可以被FPGA加速，尤其是以整数应用为主。当然，并不是说FPGA不能用于浮点运算，但相对来说，整数型加速对于FPGA更容易实现，相对于GPGPU也有更明显的优势。另外，请注意很多IT基础设施的底层信息处理方面，如安全、加密、网络加速、键值存储也在FPGA的应用范畴之内，其“实用性”显然比GPGPU更为广泛

但是，传统的FPGA加速设计，均是以I/O总线与CPU平台相连，比如常见的PCIe，在系统内部以一个I/O设备存在，所以在实际的应用中，对于应用开发者本身来说仍然有较大的难度。这次CAPI的出现，则从根本上解决了这个难题，从而以FPGA的加速优势得以获得更充分的发挥。
