怎么样配置Cisco单臂路由?关键步骤解析

2017年12月05日 13:38 网络整理 作者: 用户评论(0

  Cisco单臂路由配置

  单臂路由,即在路由器上设置多个逻辑子接口,每个子接口对应一个vlan。在每个子接口的数据在物理链路上传递都要标记封装。Cisco设备支持ISL和802.1q(dot1Q)协议。华为只支持802.1q。

  DOT1Q和ISL的区别:DOT1Q是各类产品的VLAN通用协议模式,Dot1q是一种普遍使用的标准,适用所有交换机与路由设备。支持超过1024vlan,而ISL最多支持1024个vlan。ISL是CISCO设备的专用协议,适用于Cisco设备。 ISL(Interior Switching Link)交换机间协议用于实现CISCO交换机间的VLAN中继。它是一个信息包标记协议,在支持ISL接口上发送的帧由一个标准以太网帧及相关的VLAN信息组成。

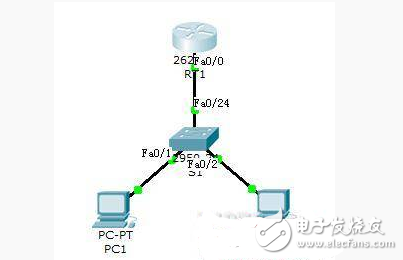

  怎么样配置Cisco单臂路由?关键步骤解析

  PC1: IP :172.16.3.1/24 GW:255.255.255.0

  PC2: IP :172.16.4.1/24 GW:255.255.255.0

  S1:

  Switch》enable

  Switch#vlan database

  Switch(vlan)#vlan 30

  Switch(vlan)#vlan 40

  Switch# configure terminal

  Switch(config)#int fastEthernet 0/1

  Switch(config-if)#switchport access vlan 30

  Switch(config-if)#int f0/2

  Switch(config-if)#switchport access vlan 40

  Switch(config-if)#int f 0/24

  Switch(config-if)#switchport mode trunk (把该接口设置为trunk模式)

  Switch(config-if)#switchport trunk allowed vlan all (运行所有vlan通过)

  RT1:

  Router》enable

  Router#configure terminal

  Router(config)#int fastEthernet 0/0.1 (进入子接口)

  Router(config-subif)#encapsulation dot1Q 30 (封装dot1Q协议,建立与vlan30的关联)

  Router(config-subif)#ip add 172.16.3.254 255.255.255.0

  Router(config-subif)#int f 0/0.2

  Router(config-subif)#encapsulation dot1Q 40 (封装dot1Q协议,建立与vlan40的关联)

  Router(config-subif)#ip add 172.16.4.254 255.255.255.0

  Router(config-subif)#int f 0/0

  Router(config-if)#no shutdown (启动f0/0的接口,包括所有子接口)

  完成。Vlan30能与vlan40互相通讯。
