端口聚合主要应用的场合 - 路由器与三层交换机怎么实现端口聚合
端口聚合主要应用的场合:
交换机与交换机之间的连接:汇聚层交换机到核心层交换机或核心层交换机之间。
交换机与服务器之间的连接:集群服务器采用多网卡与交换机连接提供集中访问。
交换机与路由器之间的连接:交换机和路由器采用端口聚合解决广域网和局域网连接瓶颈。
服务器和路由器之间的连接:集群服务器采用多网卡与路由器连接提供集中访问
视图:全局配置模式下
命令:
interface range interface_name1 to interface_name2
Switchport mode trunk
channel-group 1 mode on 加入链路组1并开启
参数:
interface_name1:聚合起始端口
interface_name2:聚合结束端口。
trunk表示端口可以转发所有Vlan包
将2个或多个物理端口组合在一起成为一条逻辑的路径,即链路channel-group,同时也形成了一个逻辑端口port-channel(一个整体)
switchport mode access是直接接主机的,所属VLAN中的接口,都是access
switchport mode trunk trunk mode 的接口可以同时传输多个VLAN信息的。
trunk mode 常用在两个SWITCHand ROUTER , switch and switch 特权模式下
Switch#show etherchannel summary:显示相关汇聚端口组的信息;

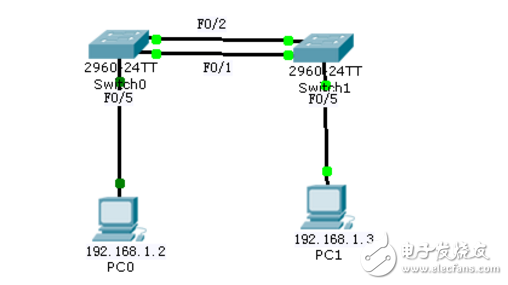

实验设备
Switch_2960 2台;PC 4台;直连线
Switch0:具体操作
Switch》
Switch#config t
Switch(config)#interface range f0/1-2
Switch(config-if-range)#Switchport mode trunk //设置端口模式为trunk
Switch(config-if-range)#channel-group 1 mode on //加入链路组1并开启
Switch(config-if-range)#exit
Switch(config)#port-channel load-balance dst-ip //按照目标主机IP地址数据分发来实现负载平衡
Switch(config)#exit
Switch#show etherchannel summary
Switch1:具体操作Switch》
Switch#config t
Switch(config)#interface range f0/1-2
Switch(config-if-range)#Switchport mode trunk //设置端口模式为trunk
Switch(config-if-range)#channel-group 1 mode on //加入链路组1并开启
Switch(config-if-range)#exit Switch(config)#port-channel load-balance dst-ip //按照目标主机IP地址数据分发来实现以太网通道组负载平衡
Switch(config)#exit
Switch#show etherchannel summary //显示以太网通道组的情况
PC0设置
192.168.1.2
255.255.255.0
PC1设置
192.168.1.3
255.255.255.0
PC0 ping PC1 Reply
PC1 ping PC0 Reply
