Catalyst CA8500 系列交换机

Catalyst CA8500 系列交换机

可扩展性及投资保护
　　Catalyst 8540先进的交换机结构可在单个机柜中支持多个OC-48接口，从而允许交换机间链 路集合多个OC-12MPOA客户机。
　　
　　Catalyst 8540系列对现有端口适配器模块(PAM)的投资进行全面保护的同时，可将骨干网交 换容量从5Gbps扩展到10Gbps、20Gbps甚至更高。
　　
　　Catalyst 8540基于一种单级共享内存的结构，可带有高达1,000,000个缓冲信元，从而确保既使是最具破坏性的数据突发事件都能得到保护，而不致于产生数据损失。单排队点可实现用最高水平的控制和对单个队列进行管理。运用Cisco IOS软件可获得先进的业务流量管理、per-VC队列、业界流的层次型PNNI及对LANE/MPOA的支持,确保在一个业已证明的平台上实现最高级别的功能性。Catalyst 8540只有两英尺多高，与庞大的、功能单一的ATM交换机形成鲜明对比，这个庞大的ATM交换机只能使企业退回到主机时代。
　　
　　最高可用性
　　Catalyst 8540传达了Cisco 公司对实现全面抗故障网络的承诺。交换机的电源设备、控制器模块、交换机模块及接口均可拆卸，确保了维修期间的正常运行。这一重要优势连同Cisco SSRP和HSRP、PNNI和从MPOA客户机引出的双PHY链路可为企业实现一种完全容错的ATM骨干网。
　　
　　Catalyst 8540 的控制功能是1:1 冗余的，它与Cisco IOS HSA一起保证软件升级期间的最高可用性。交换功能在单个交换机模块出现故障时受到全面保护。AC或DC电源是完全冗余的、共享负载、而且可热插拨交换的。平台提供全面的PVC保护，同时对OC-12、OC-48端口可提供SONET自动保护交换(APS)。
　　
　　ATM及IP业务
　　Catalyst 提供业界一流的ATM论坛PNNIv1.0协议的实现、全分级路由选择PNNI及标签交换 功能。所有上述控制协议可并行运行并提供基于R5000的控制器模块设计给出设定的最高性能。此外，CiscoIOS软件还提供几种增值PNNI及UNI信令功能、ATM NSAP访问表、PNNI闭合用户群(CUG)以构建ATM虚拟专用网络(VPN)。所有上述先进功能及高可用性特点可通过实施ATM论坛管理信息规程进行监控、管理。Cisco在ATM远程监控(RMON)和ATM记帐MIB威廉希尔官方网站 方面的领先，实现了分别收集LANE客户机特定的和per-flow统计数据的功能。

　　
　　计时与时钟分布

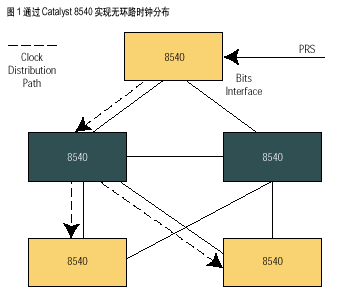

　　在数据网上支持话音业务需要精确的时钟源及通过交换机网络的时钟信号分布。Catalyst 8540在任何一个接口都可接收到基本参考资源，并提供可选的网络时钟模块(NCM)，该模块带有用于时钟输入的BITS计时接口。NCM上的Stratum 3级时钟在丢失源计时时继续提供精确的计时。网络的时钟分布若未经设置即提供则可在丢失源计时时产生一个时钟计时环路。Cisco IOS软件中的时钟分布算法为无环路分布提供时钟信号，因此在交换机或接口产 生故障时可继续正常工作。
　　

　

　　威廉希尔官方网站 说明
　　
　　Catalyst 8540
　　
　　带ATM底板和风扇支架的13个插槽机柜
　　冗余、自感的负荷共享电源
　　AC或-48VDC有电源供选择
　　交换机模块提供512K信元缓冲的40-20-Gbps全双工交换
　　用于ABR-ER及统计数据收集功能的可选交换功能卡
　　有64MB DRAM的基于R5000的控制器模块
　　有BITS计时接口及内置Stratum-3时钟的网络时钟模块
　　用于支持Lightstream1010 PAM的可选SuperCarier模块(SuperCAM)
　　
　　可选电缆导管
　　所有现有Lightstream1010PAM及新型Catalyst 8540接口模块
　　8MB闪存可扩大到16MB
　　64MB标准DRAM系统存储器
　　用于带外管理的以太网端口
　　
　　机柜规格
　　机柜：高5宽5深：25.25517.3518.25in (64.14543.9546.36cm)
　　净重量：70 lb (31.7kg)
　　全负载重量：160 lb (72.5kg)
　　远程及交换机处理器：高5宽5深：1.2514.4516.0in (3.0536.6540.6cm)
　　线路模块：高5宽5深：1.2513.0510.0in (3.0537.0525.4cm)
　　最大电流：12A@115VAC,60Hz 6A@230VAC,50Hz
　　自感范围：100-127/200~240VAC,8/4A,47-63Hz
　　
　　符合规范
　　CE Marking
　　流量管理
　　
　　恒定比特率(CBR)
　　
　　实时可变比特率(RT-VBR)
　　
　　非实时可变比特率(NRT-VBR)
　　
　　可用比特率(ABR)+最低信元速率(MCR)
　　
　　不定比特率(UBR)+MCR
　　
　　不定地率(UBT)
　　

　　交换机模块
　　10Gbps内存共享输出缓冲结构
　　每交换机模块256K的共享信元缓冲内存
　　支持每模块64OC-3端口
　　
　　控制模块
　　R5000 100-Mhz外部时钟处理器
　　64MB DRAM默认
　　一个以太网端口
　　一个串行端口,一个辅助端口
　　数据及指令的256K Layer 2高速缓存
　　向基于硬件的分段与重装(SAR)交换的622-Mbps 端口
　　备用元件的CPU间通信信道
　　8Mb闪存
　　256K非易失RAM(NVRAM)
　　
　　网络时钟模块
　　两个T1/E1 BITS接口
　　DB-9报警接头
　　19.44Mhz的输出时钟
　　Stratum-3质量本地时钟
　　空转精度：+-4.6*10-6
　　24小时延续计时稳定性+-0.37PPM
　　符合Bell Core GR1244及GR253
　　
　　连接
　　支持有可配置边界的全8比特虚拟通道识别符(VPI)及16比特虚拟信道识别符(VCI)
　　总虚拟连接达256,000个
　　VC及虚拟通道(VP)交换，VP隧穿，VC合并，VP多路复用
　　PVC，SVC，SoftPVC，SoftPVP
　　F4及F5操作管理与维护(OAM)段，端到端远程偏转识别(RDI)及报警指示信号(AIS)
　　基于OAM的IP声脉冲或ATM地址
　　
　　信令及路由选择
　　UN13.0,3.1及4.0
　　ILM14.0
　　ATM NSAP及E.164地址支持
　　单级、全分级PNNI、Internet-Interswitch Signaling Protoco(IISP) 路由选择协议
　　ATM VPN 的PNNI CUG
　　绕行优化的Soft PVC 及Soft PVP
　　支持基于每天限时策略的ATM信令及ILMI接入单
　　Anycast支持
　　与微软NetMeeting有关的增强功能
　　
　　ATM网际互联业务
　　LAN仿真配置服务器(LECS)，LAN仿真服务器(LES)，以太网及令牌环仿真LAN(FLAN)广播，未知服务器，MPOA
　　Cisco用于LANE及MPOA的简单服务器冗余协议(SSRP)
　　RFC 1577地址分辨协议(ARP)服务器
　　标签交换
　　
　　管理及监控
　　用于交换及控制器模块的主要备用及状态LED
　　接口模块的TxIRx及链路显示器
　　终端控制台端口和调制解调器附加辅助端口
　　用于带外监控的以太网端口
　　通过电缆管理括弧进行电缆管理
　　端口及PVC/PVP电路探视
　　ATM论坛标准及企业MIB的实施，包括但不限于：AToM MIB RF C1695，SVC MIB，ILM IMIB，PNNIv1.0 MIB，ATM信令及诊断MIB，ATM RMON MIB，ATM记帐MIB
　　用于交换机配置及故障排除的基于文本的CLI
　　通过多级口令，TACAS+，AAA的设备级安全性
　　分别保存于NVRAM及Flash的配置及图像文件
　　网络及Flash boot(快速启动)
　　运用普通文件传输协议(TFTP)的图像上载/下载
　　用于带内管理的LAN客户机及RFC 1577客户机
　　
　　可互操作性
　　Cisco BP XR
　　Cisco IG XTM
　　Cisco AXIS
　　Cisco 7500/17200/4500/4700
　　Catalyst 5500/5505/5000/3000
