WAP协议研究—彩信的传输

2009年12月19日 13:29 www.obk20.com 作者：佚名 用户评论（0）

WAP协议研究—彩信的传输

彩信(MMS)和WAP浏览器是WAP协议的两大主要应用。WAP协议有点复杂，也算是SmartPhone中的核心威廉希尔官方网站 之一吧，它包括WDP/WTP/WSP这一套传输协议，也包括WML/和SMIL这样的内容表示协议。去年花了一点时间去研究它，后来该任务取消了，所以没有搞得太透彻。今年要真正使了，现在继续研究，主要侧重于它的实现。这里记录一些研究笔记，本文是关于彩信的。

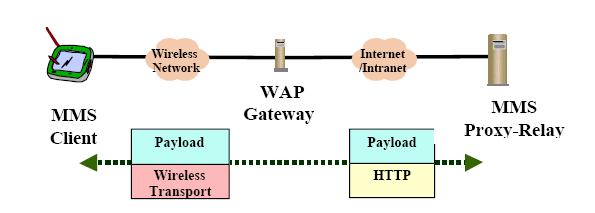

彩信的架构。彩信和其它WAP应用的架构差不多，都要经过WAP Gateway中转。要注意的是彩信并非直接投递给接收方，而是像邮件一样，先发送给一个中间服务器MMS Proxy-Relay。MMS Proxy-Relay暂时保存彩信，然后通过push协议给彩信接收方发送一个通知，彩信接收方收到通知后从MMS Proxy-Relay上获取彩信内容。MMS Client和WAP Gateway之间用WAP传输协议传输，而WAP Gateway和MMS Proxy-Relay之间走传统的TCP/IP协议。
wap_mmsarch
彩信的交互过程。对彩信客户端实现者来说，我们主要关心：彩信发送方与MMS Proxy-Relay之间的交互和彩信接收方和MMS Proxy-Relay之间的交互，这包括下列几个过程。

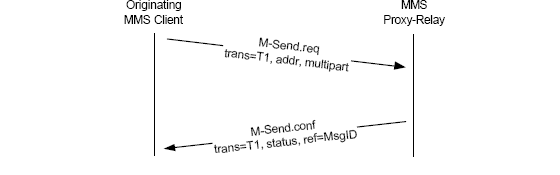

l         发送过程。这是彩信发送方把彩信发送给MMS Proxy-Relay的过程，MMS Proxy-Relay在收到彩信后会给发送方一个确认消息。

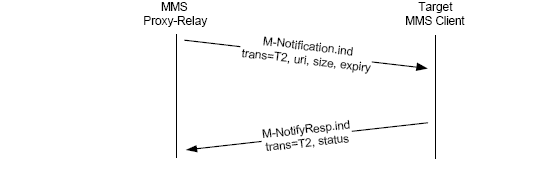

l         通知过程。为了把彩信投递给接收方，MMS Proxy-Relay要通过PUSH协议给接收方发送一条彩信通知消息，这个消息通常是一条特殊短信，里面包含彩信的位置URL。
l         彩信接收。接收方收到彩信通知后，从中取出URL，然后通过标准的HTTP GET请求从MMS Proxy-Relay上获取彩信。
l         彩信回执。当MMS Proxy-Relay成功的通知彩信接收方后，它会给彩信发送方发送一个消息表明彩信投递成功。
l         彩信阅读回执。彩信阅读回执是一条新彩信，它的传递过程和普通彩信没有什么差别，只是不能再有阅读回执。

彩信的PDU。PDU即协议数据单元，对应前面每种消息的消息格式。彩信的PDU和HTTP协议极为类似，当然相对来说要简单多了。它定义了一些常用的消息域，有的消息域是公有的，每种消息都可以使用，有的消息域是专用的，只有特定的消息才能使用。除了常用的消息域外，也可以自定义消息域，自定义消息域以X-打头，但不能以X-Mms-打头。常用的消息域如：
l         X-Mms-Message-Type
l         X-Mms-Transaction-ID
l         X-Mms-MMS-Version
l         Date
l         From
l         To
l         Cc
l         Bcc
l         Subject
l         X-Mms-Message-Class
l         X-Mms-Expiry
l         X-Mms-Delivery-Time
l         X-Mms-Priority
l         X-Mms-Sender-
l         Visibility
l         X-Mms-Delivery-Report
l         X-Mms-Read-Reply
l         Content-Type

PDU的类型有：
l         发送请求。m-send-req
l         发送确认。m-send-conf
l         彩信通知。m-notification-ind
l         通知回应。m-notifyresp-ind
l         获取彩信回应。m-retrieve-conf
l         接收确认。m-acknowledge-ind
l         彩信回执。m-delivery-ind


获取彩信只是一个普通的HTTP GET请求，而没有专门的PDU。

彩信的PDU编码。彩信PDU在语义上与HTTP协议类似，但是其编码方式并不一样，为了充分利用带宽，彩信PDU采用二进制方式编码。其编码规则很简单，预定义的消息域的KEY都有唯一的单字节编码，如：

而消息域的Value部分，如果只有几个固定的可选值，这几个值也用单子节的编码，由于这些值只出现在特定的上下文中，所以无需要全局唯一。
