车辆远程监控系统终端使用说明书
车辆远程监控系统终端使用说明书
一、系统简介
车辆远程监控系统是由我公司独立研发的用于车辆监控领域的专业定位及监控系统。本系统通过车辆远程监控终端(融合了GPS定位功能和GSM/GPRS通信功能)和客户端查询软件,使经过授权的人员可以通过本系统准确掌握被监控车辆的实时方位坐标。与目前市场上流行的车载GPS导航仪不同,本系统侧重于对被监测车辆进行监控,使经过授权的监控人员可以远程掌握车辆的位置信息,并根据用户需求对车辆进行相应的改造,实现对车辆的远程控制;而车载GPS导航仪仅能向车辆驾驶人员提供本车此刻所在位置的方位坐标,两者是属于不同领域的两类产品。
本系统通过GPS设备对被监控车辆实现卫星定位后,将被监控车辆的经纬度、速度、卫星时间等数据进行处理后,由GSM/GPRS模块发至中心监控服务器或监控人员手机,再由服务器对数据进行处理,便可得到被监控车辆所在的精确位置信息。
二、功能介绍
查询车辆位置功能
个人用户使用本产品,可以通过授权的手机拨打车辆远程监控终端的ID号码(车载终端里面的手机卡号码) ,车载终端接收到来电请求后,会自动回复来电用户一条短信,内容包含:车辆当前所在位置的精确坐标代码、日期、卫星时间 (精确到秒) 和当前行车速度; 然后, 用户可以通过免费客户端软件进行查询,即可看到车辆的具体位置。
监控功能
用户可以利用一台电脑,建立一个简单的车辆监控中心,用于监控一个或者几个车队的所有车辆;此控制中心可以通过不同的设置,控制车辆的行驶范围、获得车辆实际行驶里程、接受驾驶员来电求救、无人职守看管车辆、查询车辆当前位置、处理超速警报等;被监控的车辆如果进入提前设定好的目标区域,或者超出限制区域都会立即向控制中心上报越界信息; 控制中心及时获得车辆越界信息,可以采取一些紧急措施如远程熄火、远程喊话、远程监听(在不违背个人隐私权的情况下)等制止车辆继续行驶。
三、功能列表及设置
功能 | 短信设置格式(例) | 短信回复格式 | 备注 |
移交管理权 | 123456XGGL13689509741 | 恭喜你, ”修改 管理员“成功! |
初始密码为123456(下同); 后面 13689509741为 11 位 被授权手机号码(下同); |
修改管理密码 | 123456XGMM654321 | 恭喜你, ”修改 密码“成功! |
前面123456 为原密码; 后面654321为新密码; (注: 密码必须为6 位) |
设置VIP会员 | 123456XGHY1*13689509741 | 恭喜你, ”修改 会员“成功! |
1*表示设置的是第 1个会 员;若 2*表示为第 2个会 员...(以此类推,最多可设 5个 11位亲情号); |
修改服务中心 号码 |
123456SZRW13689509741 | 恭喜你, ”设置 入网“成功! |
入网号即服务中心号码,也 为11 位; |
远程熄火 | 123456GBYM | 关闭油门成功! | |
远程熄火 | 23456DKYM | 打开油门成功! | |
停车振动报警 | 123456QDBJ | 启动报警成功! | |
停车振动报警 | 123456GBBJ | 关闭报警成功! | |
超速报警 | 123456XS100 | 设置限速成功! | 100表示限速 100公里/时 |
越界报警 | 123456XZQY10*0 | 设置越界范围 成功! |
10表限制区域为10公里; *0表示报警方式为: 远离中 心 10公里以上报警,若设 为*1 表示进入中心10 公里 以内区域报警; |
越界报警 | 123456XZZX34_38_58.62N ,112_23_54.60E |
设置中心坐标 成功! |
“ _” 表 示 空 格 , 34_ 38_58.62N,112_23_54.60E 表示限制区域中心的经纬 度坐标; |
远程监听 | 123456DKJT | 打开监听成功! | |
远程监听 | 123456GBJT | 关闭监听成功! | |
车载单线通话 | 123456QDHJ | 单线呼叫功能 启动成功! |
|
车载单线通话 | 123456GBHJ | 单线呼叫功能 关闭成功! |
|
紧急救援 | 123456DKJY | 打开 SOS 成功! | |
紧急救援 | 123456GBJY | 关闭 SOS 成功! | |
GPS 里程表 | 123456LCCQ | 里程表重启成 功! |
重启里程表,即打开里程 表,并把里程表的值清零 |
GPS 里程表 | 123456GBLC | 关闭里程表成 功! |
|
GPS 里程表 | 123456LCSB | 1000. 00Km (例) | |
设置失败 | 对不起,此次操 作失败,可能是 你的密码错误! 请重试... |
四、功能设置详解
注意事项:为了避免多用户重复设置,所以仅限管理员和服务中心具有以下修改设置的权利;
本系统只适用于手机用户,号码必须为 11位,固话/小灵通及未开通来电显示的用户使用无效;
以下所述 “车载终端ID号” 即车载终端设备里面安装的手机卡号码。
1.移交管理权
初次使用时,需要供货商授权给用户,即供货商移交管理权给用户;
用户使用过程中,需要把管理权移交给另一部手机时,可以编辑短信“密码XGGL 新管理员手机号码”发送至监控终端的ID号即可;
设置成功后,新管理员就会收到一条短信:恭喜你,"修改管理员”成功!
设置成功后,先前的管理员号码自动失效;
2.修改管理密码
管理密码由管理员妥善保管,用于限制非法用户修改终端设置;
初始密码为123456, 需要用户及时修改, 编辑短信“原密码XGMM新密码”发送至车载终端的ID号;
设置成功后,将会收到一条短信:恭喜你,"修改密码"成功! ;
注:原始密码为123456;
新密码必须为六位数字。
3.设置VIP会员
用户最多可设置5个亲情号,亲情号不具备修改用户设置功能,只有查询车辆位置信息和接受紧急救援来电的功能;
编辑短信“密码XGHY 编号*会员手机号”发送至车辆的ID号;
设置成功后,将会收到一条短信:恭喜你,"修改会员"成功! ;
注:编号可以是1~5中的任意一个数字,不代表累加值;用户可以设置其中任意一个编号对应的号码,新设的号码将覆盖先前的号码;
设置成功后,先前的号码自动失效;
4.修改服务中心号码
用户可以选择加入客户服务中心网络, 也可以选择退出, 设置成功即时生效。
入网:编辑短信“密码SZRW管理服务中心号码”发送至车载终端的ID号;
退网:编辑短信“密码SZRW00000000000”发送至车载终端的ID号;
操作成功后,将收到一条短信:恭喜你,“设置入网”成功! ;
5.远程熄火
用户在得知车辆被非法开走情况下,可以启动紧急熄火功能,编辑短信“密码GBYM”发送至车载终端ID号;操作成功后会收到一条短信:关闭油门成功!
熄火操作成功, 车辆滑行至停止, 只有用户重新启动点火程序方可继续行驶,编辑短信“密码DKYM”发送至车载ID号;操作成功就会收到一条短信:打开油门成功!
6.停车振动报警
此功能的实现方式和普通的车辆报警器相似,只是把报警信息传给用户手机, 而不是仅仅发出报警音乐; 当车辆停泊在一固定地点时, 一旦受到非法晃动,用户会在第一时间收到报警短信“警告!车身受到晃动...”
启动报警功能方法是,编辑短信“密码 QDBJ”发送到车载ID号,成功后会收到一条短信:启动报警成功!
关闭报警功能方法是,编辑短信“密码 GBBJ”发送到车载ID号,成功后会收到一条短信:关闭报警成功!
注意:在车辆行驶中请不要启动此报警功能,只有在车辆停止使用时方可启动!
7.超速报警
此功能使用过程中, 只需要用户提前设置最高限速即可, 例如: 编辑短信 “密码XS120”发送到车载ID号,说明限速120公里/小时,设置范围0—500公里/小时,设置成功后会收到一条短信:设置限速成功!
当用户不需要此功能时可直接设置限速500公里/小时即可,足够关闭超速报警了。
8.越界报警
越界报警功能的使用需要用户了解一定的方位坐标(经纬度)相关知识,使用此项功能前需要设置两项参数:A报警区域中心经纬坐标;B以此中心为圆心划定报警区域的半径值(公里) ;
具体实现方法是,例如:编辑短信“密码 XZZX34 38 52.99N,112 23 56.72E”发送到车载 ID 号,表示控制中心的经纬度为 34 38 52.99N,112 23 56.72E(此坐标值需要用户在Google地图上搜索) ;设置成功返回一条短信:设
置中心坐标成功!
然后编辑短息 “密码XZQY1.5*0” 发送到车载ID号, 表示以 “34 38 52.99N,112 23 56.72E”代表的地址为中心画出一个半径为1.5公里的圆, “*0”表示超出这个圆形区域报警;若短信设置为“密码 XZQY1.5*1”则表示进入此圆形区域报警;设置成功会返回一条短信:设置越界范围成功!
9远程监听
车载终端设备内置一高灵敏传话器, 在不妨碍个人隐私并由管理员授权的情况下,管理员和控制服务中心可监听车内发出的任何声音;
启动监听功能的方法是,编辑短信“密码 DKJT”发送到车载 ID 号,成功后返回一条短信:打开监听成功!
功能启动后,车载终端不会自动拨打监听方的电话,需要管理员或者服务中心拨打车载终端ID号,当网络连接成功后,车载终端会自动接听来电,此时两者处于通话状态;监听方此时可以听到车内的一切动静,但车内人员不会听到监
听方发出的声音。
监听功能启动后会一直处于监听状态, 只要管理员和服务中心来电就自动接听,挂断后还会向来电发送一条坐标信息,如果用户不需要监听功能时,可编辑短信“密码GBJT”发送到车载ID号,成功后会返回一条短信:关闭监听成功!
此时再拨打车载ID号就不会自动接听了,只会和正常使用一样发送一条当前坐标信息。
10.车载单线通话
单线通话的意思是,此通话器只能和管理员或者服务中心通话,其他号码拨打无效;编辑短信“密码QDHJ”发送至车载ID号,成功后返回一条短信:单线呼叫功能启动成功!
此时车内人员即可拿下车载通话器,按下上面的红色按钮,松开后等待呼叫接通:首先会拨打管理员号码,如果拨打失败、无人接听、通话时间不足一分钟或者对方拒接,设备会接着拨打服务中心号码,如果还是拨打失败、无人接听、通话时间不足一分钟或者对方拒接,设备就结束本次呼叫功能;如果有人接听并通话超过一分钟,挂断后车载设备立刻退出本次呼叫,不会继续拨打下个预设号码;
关闭单线功能(禁用单线呼叫功能)时,编辑短信“密码GBHJ”发送到车载ID号即可,成功后会返回一条短信:单线呼叫功能关闭成功!
11.紧急救援
当驾驶员遇到紧急情况时,可按下隐藏在车内紧急按钮,车载设备即可依次拨打管理员、服务中心和VIP会员号码,直到对方有一人成功接听并保持一分钟以上,挂断后设备就终止此次呼叫,不会再继续拨打下一组号码;如果出现以下
几种情况,设备会自动呼叫下一组号码,直至最后一组号码呼叫结束:A、无人接听;B、对方接听后立即挂断,从拨号到对方挂断时间不足1分钟;C、对方拒接(挂断) ;D、对方正在通话中;E、呼叫失败(可能和网络有关) ;
启动紧急救援功能,编辑短信“密码 DKJY”发送至车载 ID号,成功后返回一条短信:打开SOS成功!
关闭紧急救援功能,编辑短信“密码 GBJY”发送至车载 ID 号,成功后返回一条短信:关闭SOS成功!
12.GPS里程表
此里程表功能可作为非机械设备仪表的参考,不受人工操作影响,只有管理员和服务中心可以启动和清零里程表;
发送短信“密码 LCCQ”至车载ID号,可清零里程表,成功设置会返回一条短信:里程表重启成功!
发送短信“密码 GBLC”至车载ID号,可关闭里程表,成功设置会返回一条短信:关闭里程表成功!
发送短信“密码 LCSB”至车载ID 号,发送成功后,车载终端会返回一条短信,内容为从里程表清零时刻到目前为止,车辆行驶的总里程数,含小数位共7位,位数不足在前面加零;例如00150.42表示总里程150.42公里
13.主电掉电报警功能(无需设置)
如果终端设备的输入电源与车辆电源断开后, 车载终端会立即向管理员发送一条提示信息:提示!电源被切断...;如果随后没有把电源线修好,设备会每过25分钟,向管理员发送一条提示信息:再次提示!电源被切断...;如果修好
电源将停止发送提示信息。
注意:为了不影响用户使用本产品,收到掉电提示信息后,请立即检查并修复。
五、标准配置
1.车辆远程监控系统终端1台(如图1)
2. GPRS天线 1个(如图2)
3. GPS天线 1个(如图3)
4. 光盘1张(内含地图软件以及使用说明PDF文档)
5. 使用说明书1本
六、硬件接口说明

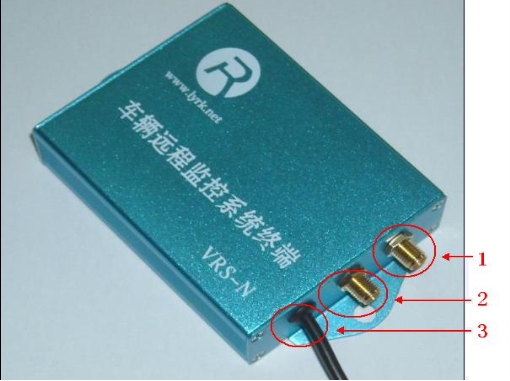

图1 车辆远程监控系统终端
接口说明:
1.GPRS天线接口;
2.GPS天线接口;
3.电源线,连接汽车电源。
注意:GPRS天线和GPS天线,请勿完全置于金属屏蔽物内。

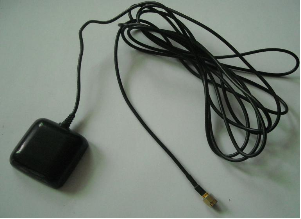

图2 GPRS天线 图3 GPS天线
七、购买时初始设置
用户购买本产品时,应该首先进行以下设置:
1.用户需要提供一张专用的手机卡(必须是中国移动或中国联通的GSM卡,不能是中国电信的CDMA卡),此卡将要被安装到本系统终端盒内,作为系统终端ID号。
2.用户需要登记一个手机号码(可以是G网或C网),供货商会将此手机号码设置为管理员号码。
用户可以使用管理员号码设置VIP手机号码,VIP手机号码具有查询车辆位置信息的功能。每个管理员号码最多可以设置5个VIP手机号码。
3.用户可以选择登记加入我们的客户服务中心网络。
入网用户只需使用管理员号码或者VIP手机号码拨打客户服务中心电话号码(购买设备并加入客户服务中心网络时由供货商提供),并提供你的系统终端ID号,我们将会为你提供车辆的位置信息。
八、硬件安装
首次使用需把购买的SIM卡装入车载终端里:拆掉外壳,如图,把SIM卡插入黑色SIM座里;
根据接口说明,连接天线及电源线,并根据实际情况将本系统终端盒装入汽车内隐蔽的位置。
注意:GPRS天线和GPS天线,请勿完全置于金属屏蔽物内。
图4
九、地图软件安装
1.将光盘插入光盘驱动器,然后双击“我的电脑”,双击光驱图标,打开光驱;
2.双击光盘中的图标,然后按系统提示安装地图软件。
3.安装完成后,双击桌面上图标运行地图软件。
十、使用方法:
查询的方法有两种:短信方式和语音方式。
1、短信方式
用户可以使用经过了授权的手机号码拨打车辆远程监控系统终端的ID号码,接通后方可挂断;稍后会收得到包含车辆经纬度坐标值信息的短信,将短信内的车辆经纬度坐标值信息输入地图软件进行查询,即可得到被查询车辆的位置信息。
具体操作步骤如下:
步骤一:获得车辆经纬度坐标值数据
拨打电话:
用户可以使用管理员号码或者VIP手机号码,拨打本系统终端的ID号码,接通后方可挂断。
接收短信:
稍后手机会自动收到包含车辆经纬度坐标值信息的短信,短信格式如下:
(1)GPS有信号时的格式为:
2009-05-15 12:38:46
Data:34 38 52.36N,112 23 56.44E
Speed = 0.00km/h
注释:第一行为卫星时间;
第二行为车辆所在位置经纬度坐标值数据,我们只需要将“Data:”后的数据记下输入电脑上已安装的地图软件中进行查询;
第三行为车辆现在的速度值。
(2)GPS无信号时的格式为:
No signal!
Last time:2009-04-20 12:18:45
Data:34 38 59.41N,112 23 56.44E
Speed = 1.00km/h
注释:第一行表示没有信号;
第二行为有信号时车辆最后停留位置的时间值;
第三行为有信号时车辆最后一次有信号时的位置的经纬度坐标值数据,将Data后数据记下输入电脑查询;
第四行为有信号时车辆最后的速度值。
步骤二:在地图软件中查询车辆的地理位置信息
启动电脑后有两种方法进行查询:
输入坐标值:

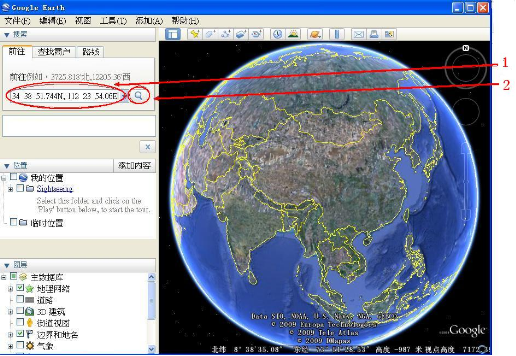

然后在软件界面“步骤1”的位置中输入刚才记下的经纬度坐标值(格式如:34 38 52.36N,112 23 56.44E)。
开始查询:
点击“步骤2”所示图标搜索,将会在地图中看到车辆所在位置的信息,如图6。
图5
图6
注意:在地图软件运行过程中,请务必确保你的计算机连接到互联网。
方法2:在网络地图中查询车辆的地理位置信息 (观看动画演示)
用户也可以登录公司专用查询网站http://www.lyrk.net/gps.html,在搜索框中输入刚才记下的经纬度坐标值(格式如:34 38 52.36N,112 23 56.44E),然后点击“定位”即可,如图7。
图7
2、语音方式
入网用户只需使用管理员号码或者VIP手机号码拨打客户服务中心电话号码(购买设备并加入客户服务中心网络时由供货商提供),并提供你的系统终端ID号,客服人员将会为你提供车辆的位置信息。
注意事项:
为了保证本系统终端正常使用,请注意以下事项:
1.请保证本系统终端内置的手机卡内有足够的余额;
2.如果本系统终端没有和汽车电源连接,请及时为其充电,以免自动关机影响使用。
