　　WLAN抗干扰分析

　　今天，WLAN已经不再仅仅是最初的一种简便的网络接入方式，企业的许多重要应用，诸如语音、视频、定位等服务都逐渐部署到无线网络上。即便是普通的网络访问，用户也是希望带宽越高越好。随着应用的增加，无线干扰问题对网络服务的质量影响日显突出

　　一、 无线干扰的分类和来源

　　无线干扰按照类型可划分为WLAN干扰和非WLAN干扰。WLAN干扰是指干扰源发送的RF信号也符合802.11标准，除此之外都是非WLAN干扰。对WLAN干扰，可进一步按照频率范围分为同频干扰和邻频干扰。按照来源划分，可分为WLAN网络自身的互干扰和网络外的干扰

　　1. WLAN网络自身的同频干扰

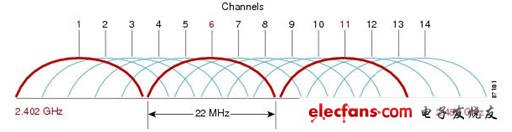

　　同频干扰是指两个工作在相同频率上的WLAN设备之间的相互干扰。WLAN工作ISM(Industry, Science and Medicine)频段，包括2.4G和5G两个频段。对某些国家或地区来说，仅有2.4G频段可用。在2.4G频段上，互不干扰的频段十分有限，通常只有1、6、11信道(如图1所示)。

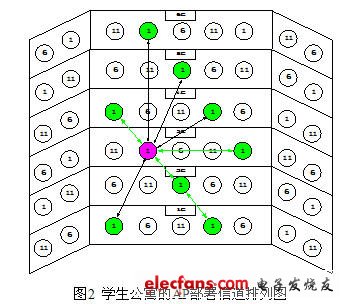

　　因此，对一个大的WLAN网络来说，尤其是高密度部署的网络，同一信道常常需要被不同AP使用。而这些AP之间存在着重复区域时，就存在互相干扰问题。图2是一幅学生公寓的AP部署信道排列图，由于墙壁隔离度差，不仅同一层楼的同信道AP之间可见，上下楼层之间的同信道AP也存在互相干扰的情况。

　　同频AP之间如果可见，以802.11为基础的WLAN，空口是所有设备的公共传输媒介，两个AP之间将根据CSMA/CA原则，进行互相退避，这势必会大大降低性能，两个AP的总性能将不会超过一个信道的性能。

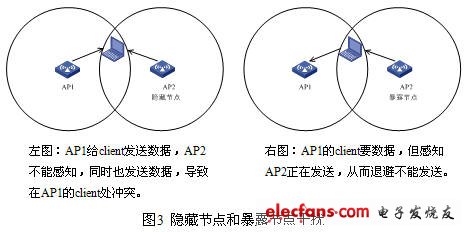

　　如果同频AP之间不可见但覆盖区域有交集，则对处于交集区域的Client而言可能会形成隐藏节点或暴露节点问题(如图3所示)。

　　隐藏节点和暴露节点会产生两个方面的问题，其一是报文发送时需要退避或不断重传;其二是由于报文重传时会降低报文发送的物理速率，导致同一AP的影响范围扩大，也使得报文发送占用更多的空口时长，冲突几率加大，引起更多的重传。

　　2.邻频干扰

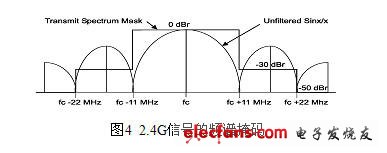

　　根据802.11标准，RF信号发送时其频谱宽度有一定的要求。以2.4G为例，信号的频谱掩码如图4所示：

　　其发射频宽为22MHz，在距离中心频率11MHz之外时，要求衰减超过30dB。对任何WLAN发射机来说，在发射频宽之外，信号也不可能马上降低为0，而是逐渐衰减。如果两个中心频率不同的WLAN设备之间的发射频宽有重叠的部分，就会产生相互影响，形成了邻频干扰。即使对不重叠的相邻信道(如2.4G的1、6信道，11a的161、162信道)，如果两个设备之间距离过近且发送功率比较大，也会产生影响。

　　对一个WLAN网络来说，邻频干扰包括自身的邻频干扰和来自邻居网络的邻频干扰。WLAN网络应首先避免自身的邻频干扰，所有设备建议部署在不重叠的信道上，并且设备之间避免过近。对5G来说，相邻设备最好部署为不相邻的信道，完全避免相邻信道之间可能产生的干扰。

　　3.来自WLAN网络外部的干扰

　　来自WLAN网络外部的干扰也分为WLAN干扰和非WLAN干扰。WLAN干扰主要包括Rogue设备、邻居WLAN网络、Ad hoc网络等。WLAN工作在ISM频段，除了WLAN设备外，还有许多非WLAN设备也工作在该频段，如微波炉、无绳电话、蓝牙设备、无线摄像机、户外微波链路、无线游戏控制器、Zigbee、WiMax等等。非WLAN干扰源会干扰WLAN信号，导致WLAN信号无法被正确接收。还有一些非ISM频段上的设备会在ISM频段上产生射频信号泄露，当临近距离很近的情况下，会对WLAN设备形成干扰。如3G基站，当和WLAN共存于一个机架，或者共用室内馈路系统时。

　　总的来说，一个WLAN网络，影响它的干扰源可以从以下几个方面来考虑：

　　网络自身的干扰

　　自身的同频干扰

　　自身的邻频干扰

　　来自外部的干扰

　　WLAN干扰
