CE威廉希尔官方网站 融合传统传送网

2011年05月09日 11:31 计世网 作者:彭春江 用户评论(0



  CE融合传送网,首先就要求CE能够有效传送各类业务。

  1. IP城域网

  l 万兆到边缘

  在IP接入网,局端接入设备如SW、DSLAM或ONU上行到汇聚设备时,其链路一般以MSTP电路或裸纤实现。MSTP可提供10M~50M带宽,50M以上耗资源较多,导致带宽扩展性很差。而裸纤存在严重缺陷:1. 易出故障,且排障难。裸纤容易受外部环境影响而中断,且沿途存在多个活动接头、熔接点,衰耗大,故障后排除困难。2. 光纤资源消耗大。裸纤网最大的问题在于消耗运营商宝贵的光纤资源。

  利用CE万兆以太环网威廉希尔官方网站 ,可有效解决传统传送网容量低下和可靠性差的问题。将CE交换机推到用户边缘,下挂SW、DSLAM或OLT,缩短汇聚设备到接入设备的距离,实际上减少了纯光纤链路的故障风险,并通过共享环路提高了链路利用率。同时,通过RRPP+环网威廉希尔官方网站 ,充分保证网络出现故障时的业务安全,使网络具有良好的健壮性、可用性。最后,CE交换机的万兆接入容量可使网络具备很强的扩展性,在按需建设原则下,单次工程完成后可满足较长时期内的升级需求(如图1所示)。

  l 提升汇聚链路可靠性和利用率

  汇聚交换机一般通过裸纤或波分电路双归方式与业务控制点如BAS、SR联接,此方式存在缺陷。首先,汇聚点到BAS或SR其实只有一条上行链路,链路没有保护。其次,双归方式极大消耗光纤或电路资源。第三,由于汇聚点业务密度不一,常出现各点链路负荷不均衡的现象。例如,设有10条链路,2条汇聚链路负载85%,8条链路10%,平均链路利用率仅为25%,但此时还需要扩容2条链路,无法做到带宽资源统一调配和统计复用。





  图1.CE融合IP城域网

  为了解决安全问题和有效利用资源,CE有两种优化方案。方案一:加大接入环网覆盖范围,减少汇聚点。这样做可有效降低对光纤或电路资源的占用,链路利用率也相应提高。方案二:汇聚点成40G或100G骨干环,这种方式扩大了CE覆盖范围,降低实施难度。不仅有助于减少对波分电路或纤芯资源占用,共享环路也提高了资源利用率,如图1所示。值得一提的是,两个方案都可应用IRF2+LACP威廉希尔官方网站 ,简化网络结构,使节点和链路均得到电信级保护。

  l 乡镇宽带提速

  随着宽带业务在县乡区域的迅猛发展和IPTV等业务的展开,县乡网络对带宽的需求也在急速提升。由于其网络跨度大(从乡镇到县30km~100km左右),业务相对稀疏,CE万兆接入模式可能并不适用。此时可以采用乡镇节点成环,汇聚至县中心,千兆上行、百兆接入模式,完成乡镇环网的传送改造。相对于MSTP的2M~8M接入,其优势依旧明显(如图2所示)。

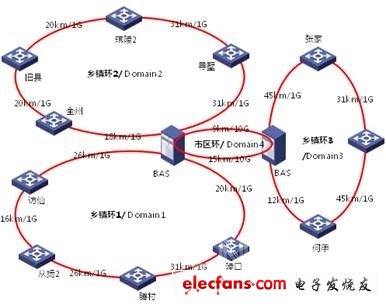

乡镇宽带提速



  图2.乡镇宽带提速

  2. 高速无线回传

  l 基站高速回传

  基站回传有几个特点:第一,2G/3G/LTE基站往往共站址,传输资源耗用需一起考虑。2G基站需要3~5个2M左右,3G基站为50M,LTE则需300M。第二,无线接入网IP化,基站具备FE接口。第三,3G/LTE基站可能有互通的要求,需要三层支持。

  运营商出于投资保护和资源利旧的考虑,对于3G基站仍采用MSTP回传业务,但现实情况是,大多数运营商基站传送资源仅能分配到30~50M左右,因此传送资源消耗殆尽。具有高带宽、低成本和电信级可靠性的CE在解决传送资源不足问题时占据先天之利。

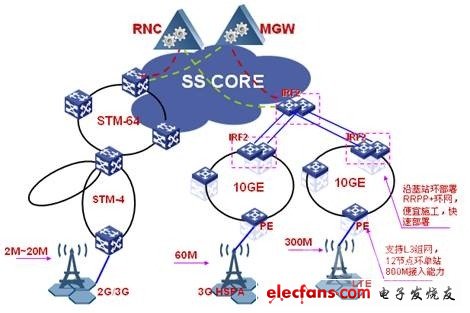

高速基站回传



  图3.高速基站回传

  如图3所示,实践中,可沿基站环路占用其空闲光纤,组成CE环网,通过RRPP+环保护,使其既有类SDH保护能力,又极大扩充了网络容量,且支持三层组网。按运营商SDH威廉希尔官方网站 规范,接入环站点控制在8~12个左右。如整环万兆容量平均分配到12个站点,单站可获得近800M的容量,完全满足3G/LTE基站的传输需求。对于需要TDM传送能力的2G基站,由于释放3G基站占用的大量2M资源,因此2G基站的传送能力也得到有效提升。
