TDM网络,TDM网络是什么意思
TDM网络,TDM网络是什么意思
TDM是一种复用威廉希尔官方网站 ,它基于时间将一个线路分为多个信道。该威廉希尔官方网站 与电话公司语音服务有关。使用时分复用威廉希尔官方网站 时,T1和T3线路被分为多个信道。最常见的供商业用户使用的TDM线路是T1线路(1.544Mbit/s )。它由24个复用的64kbit/s的语音信道组成。每个信道可以传送一个单独的电话呼叫或者整个线路可专门用于数据传输。
时分复用是指一种通过不同信道或时隙中的交叉位脉冲,同时在同一个通信媒体上传输多个数字化数据、语音和视频信号等的威廉希尔官方网站 。电信中基本采用的信道带宽为 DS0,其信道宽为 64 kbps。时分复用威廉希尔官方网站 旨在传送稳定的数据流,即数字化语音。每个信道的速率恰好是需传送数字化语音(64kbit/s)的速率。“NADH (北美数字体系)”对用于达到该速率的这些威廉希尔官方网站 进行了讨论。
虽然很多公司长久以来使用TDM线路进行语音和数据的传输,但由于数据传输倾向于串行传输,因此TDM线路并不是传输数据的理想线路。重复时隙适于传输数字化语音的数据位流,但数据脉冲串传输时不能均匀地填满时隙。当没有要发送的数据时,带宽就会空着。而进行数据脉冲串传输时,带宽却不足。
由于TDM链路是专供租用这些线路的用户通信使用的,因此TDM是专用网络。其他用户不能共享这些链路。对于实时数据服务,带宽和等待时间是可预知的。用户通常使用所有终端设备并充分利用线路传送他们想要发送的任何类型的信息(数据/语音/视频)。

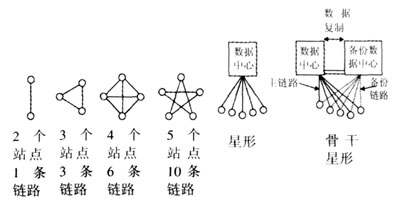

TDM线路是点对点链路,因此需要完全互连的多点城域网和广域网必须用多线路构建,如下图所示。
在该图中可以看到完全网状网络所需的链路数目随着站点数目的增加而成倍地增加。对于具有很多站点的大规模公司或试图构建大型互联网络的服务提供商,这确实是一个问题。解决该问题的一种办法是考虑使用星形或骨干星形拓扑。在该结构中,每个站点连接到管理所有信息交换并提供中央数据中心的中央站点。骨干星形供备份使用,如果中央数据中心发生故障,则备份数据中心将接管其工作。如果连接远程站点的主链路发生故障,则可以建立拨号或高速交换链路来备份数据中心。
传统的T1线路是本地环路双绞线铜缆,它具有一定的局限性。即每隔一段固定的距离要重新再生信号(除了第一段和最后一段距离终端1000m外,其余相隔2000m)以保证信号的质量。两对线路是必需的。一些常见的T1连接情况如图T-4所示,以下对这些连接中的设备进行了说明。
图T-4 TDM网络连接方式
•CSU/DSU(信道服务设备/数据服务设备) CSU/DSU是T1线路的实际连接点。它为线路提供线路诊断和保持线路有效的功能。T1线路通过RJ连接器连接到设备,而桥接器/路由器通过V.35接口与其他设备进行连接。CSU/DSU提供两个通信信道之间的信号转换和计时功能。
CSU接收和传送来往于WAN线路的信号,并提供对其两边线路干扰的屏蔽作用。CSU也可以响应电话公司来的用于检测目的的回响信号。DSU进行线路控制,在输入和输出间转换以下几种形式的帧: RS-232C,RS-449或局域网的V.35 帧和T-1线路上的TDM DSX 帧。DSU管理分时错误和信号再生。DSU象数据终端设备和CSU一样提供类似于调制解调器的与计算机的接口功能。
•复用器 复用器将多个语音和/或数据信道导向一个T1线路中。很多复用器已经内置了CUS/DSU,以导向到T1线路的连接。
•桥接器和路由器 桥接器或路由器提供了使内部服务器和网络能够将T1链路用作网络扩展或互连的接口。
在图T-4a中,整个T1线路用于数据传输。在T-4b中,复用器将时隙填入传输语音和数据的T1信道中。一些信道用于传输语音,其余带宽用于传输数据。在图T-4c中,T1反向复用器用于将多个T1线路合并为一个单独的两个网络站点之间的高带宽信道。
虽然专用TDM网络在专用非共享带宽和专用性方面具有优势,但费用很高。随着距离增加,租用费用也会随之增长。而速率却是固定的,并且不管用户是否充分利用了线路都要支付租用费用。如果需要更多的带宽,可能需要一个或更多的附加线路或按需带宽链路。
很多机构组织需要根据市场的变化,工作组的成立解散或合并来更改它们的广域网,在这种情况下,快速的信息分组交换服务(如帧中继)提供了比TDM WAN更灵活的解决方案,尤其对于长距离连接更是如此。另外,它们可以通过“虚拟线路”功能interwetten与威廉的赔率体系 专用线路。这些“云状”类型的网络提供了全通链路,并且由于很多用户共享这些服务,费用也很低。
帧中继是在分组交换威廉希尔官方网站 基础上发展起来的利用快速包交换威廉希尔官方网站 。它具有吞吐量大、时延低、高品质、高速率、低成本等重要特性,特别适合于突发性数据通信业务。帧中继之所以适合替代长距离TDM线路的原因就是它费用低廉并且更易于创建到很多不同办公地点的连接(不需要专用的固定带宽线路)。TDM线路(如T1和T3)是将办公地点连接到帧中继网络的传统方法。TDM线路跨越了用户和通信公司入网点之间的短中继段,但很多用户正在寻找替代T1或T3这一传统访问链路的方法。一种解决方法是DSL帧,它使用较便宜的DSL连接将数据发送到帧中继网络中。很多人认为DSL和业务(如DSL帧)对LEC的TDM线路业务构成了威胁。
构建广域网的另一种方法是通过因特网构建VPN(虚拟专用网络)。VPN即是指通过一个公用网络(通常是因特网)建立一个临时的、安全的连接,是一条穿过混乱的公用网络的安全、稳定的隧道。它能够让企事业单位可以在全球范围内廉价架构起自己的“局域网”,是企业局域网向全球化的延伸,并且此网络拥有与专用内部网络相同的安全、管理及功能等特点。VPN对用户端透明,用户好像使用一条专用线路在客户计算机和企业服务器之间建立点对点连接,进行数据的传输。虽然VPN通讯建立在公共互联网络的基础上,但是用户在使用VPN时感觉如同在使用专用网络进行通讯,所以得名虚拟专用网络。
