这种方法是把传输信道按时间来分割,为每个用户指定一个时间间隔,每个间隔里传输信号的一部分,这样就可以使许多用户同时使用一条传输线路。这是数字通信的主要手段。例如,话音信号的采样频率f=8000 Hz,它的采样周期=125 s,这个时间称为1帧(frame)。在这个时间里可容纳的话路数有两种规格:24路制和30路制。图3-10表示了24路制的结构。

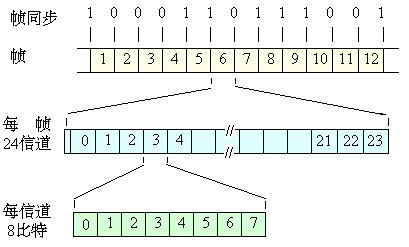

图3-10 24路PCM的帧结构 24路制的重要参数如下:
1.每秒钟传送8000帧,每帧125s。
2.12帧组成1复帧(用于同步)。
3.每帧由24个时间片(信道)和1位同步位组成。
4.每个信道每次传送8位代码,1帧有24 × 8 +1=193位(位)。
5.数据传输率R=8000×193=1544 kb/s。
6.每一个话路的数据传输率=8000×8=64 kb/s。
30路制的重要参数如下:
1.每秒钟传送8000帧,每帧125 s。
2.16帧组成1复帧(用于同步)。
3.每帧由32个时间片(信道)组成。
4.每个信道每次传送8位代码。
5.数据传输率:R=8000×32×8=2048 kb/s。
6.每一个话路的数据传输率=8000×8=64 kb/s。
时分多路复用(TDM)威廉希尔官方网站 已广泛用在数字电话网中,为反映PCM信号复用的复杂程度,通常用“群(group)”这个术语来表示,也称为数字网络的等级。PCM通信方式发展很快,传输容量已由一次群(基群)的30路(或24路),增加到二次群的120路(或96路),三次群的480路(或384路),……。图3-11表示二次复用的示意图。图中的N表示话路数,无论N=30还是N=24,每个信道的数据率都是64 kb/s,经过一次复用后的数据率就变成2048 kb/s(N=30)或者1544 kb/s(N=24)。在数字通信中,具有这种数据率的线路在北美叫做T1远距离数字通信线,提供这种数据率服务的级别称为T1等级,在欧洲叫做E1远距离数字通信线和E1等级。T1/E1,T2/E2,T3/E3,T4/E4和T5/E5的数据率如表3-02所示。请注意,上述基本概念都是在多媒体通信中经常用到的。

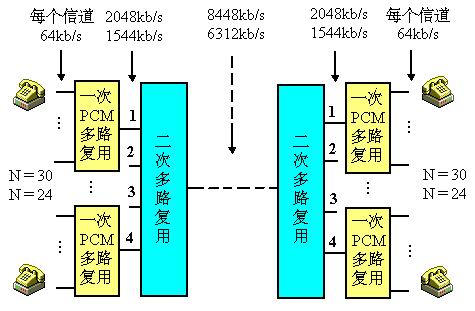

图3-11 二次复用示意图
表3-02 多次复用的数据传输率
