车牌识别系统的识别原理及触发方式

2017年11月13日 17:20 互联网 作者: 用户评论(0

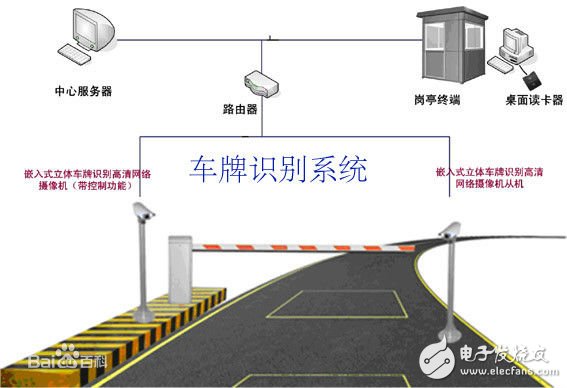

  车牌识别系统(Vehicle License Plate Recognition,VLPR) 是指能够检测到受监控路面的车辆并自动提取车辆牌照信息(含汉字字符、英文字母、阿拉伯数字及号牌颜色)进行处理的威廉希尔官方网站 。车牌识别是现代智能交通系统中的重要组成部分之一,应用十分广泛。它以数字图像处理、模式识别、计算机视觉等威廉希尔官方网站 为基础,对摄像机所拍摄的车辆图像或者视频序列进行分析,得到每一辆汽车唯一的车牌号码,从而完成识别过程。通过一些后续处理手段可以实现停车场收费管理,交通流量控制指标测量,车辆定位,汽车防盗,高速公路超速自动化监管、闯红灯电子警察、公路收费站等等功能。对于维护交通安全和城市治安,防止交通堵塞,实现交通自动化管理有着现实的意义。

  汽车牌照号码是车辆的唯一“身份”标识,牌照自动识别威廉希尔官方网站 可以在汽车不作任何改动的情况下实现汽车“身份”的自动登记及验证,这项威廉希尔官方网站 已经应用于公路收费、停车管理、称重系统、交通诱导、交通执法、公路稽查、车辆调度、车辆检测等各种场合。

车牌识别系统的识别原理及触发方式

  车牌识别系统的识别原理

  识别流程

车牌识别系统的识别原理及触发方式

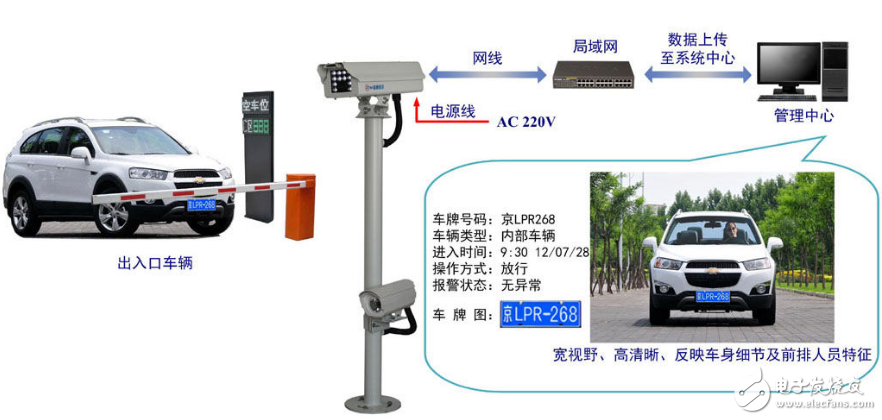

  车牌自动识别是一项利用车辆的动态视频或静态图像进行牌照号码、牌照颜色自动识别的模式识别威廉希尔官方网站 。其硬件基础一般包括触发设备(监测车辆是否进入视野)、摄像设备、照明设备、图像采集设备、识别车牌号码的处理机(如计算机)等,其软件核心包括车牌定位算法、车牌字符分割算法和光学字符识别算法等。某些车牌识别系统还具有通过视频图像判断是否有车的功能称之为视频车辆检测。

  一个完整的车牌识别系统应包括车辆检测、图像采集、车牌识别等几部分(如图所示)。当车辆检测部分检测到车辆到达时触发图像采集单元,采集当前的视频图像。车牌识别单元对图像进行处理,定位出牌照位置,再将牌照中的字符分割出来进行识别,然后组成牌照号码输出。

  车辆检测

  车辆检测可以采用埋地线圈检测、红外检测、雷达检测威廉希尔官方网站 、视频检测等多种方式。采用视频检测可以避免破坏路面、不必附加外部检测设备、不需矫正触发位置、节省开支,而且更适合移动式、便携式应用的要求。

  系统进行视频车辆检测,需要具备很高的处理速度并采用优秀的算法,在基本不丢帧的情况下实现图像采集、处理。若处理速度慢,则导致丢帧,使系统无法检测到行驶速度较快的车辆,同时也难以保证在有利于识别的位置开始识别处理,影响系统识别率。因此,将视频车辆检测与牌照自动识别相结合具备一定的威廉希尔官方网站 难度。

  号码识别

车牌识别系统的识别原理及触发方式

  为了进行车牌识别,需要以下几个基本的步骤:

  1) 牌照定位,定位图片中的牌照位置;

  2) 牌照字符分割,把牌照中的字符分割出来;

  3) 牌照字符识别,把分割好的字符进行识别,最终组成牌照号码。

  车牌识别过程中,牌照颜色的识别依据算法不同,可能在上述不同步骤实现,通常与车牌识别互相配合、互相验证。

  1) 牌照定位

  自然环境下,汽车图像背景复杂、光照不均匀,如何在自然背景中准确地确定牌照区域是整个识别过程的关键。首先对采集到的视频图像进行大范围相关搜索,找到符合汽车牌照特征的若干区域作为候选区,然后对这些侯选区域做进一步分析、评判,最后选定一个最佳的区域作为牌照区域,并将其从图像中分离出来。

  2) 牌照字符分割

  完成牌照区域的定位后,再将牌照区域分割成单个字符,然后进行识别。字符分割一般采用垂直投影法。由于字符在垂直方向上的投影必然在字符间或字符内的间隙处取得局部最小值的附近,并且这个位置应满足牌照的字符书写格式、字符、尺寸限制和一些其他条件。利用垂直投影法对复杂环境下的汽车图像中的字符分割有较好的效果。

  3) 牌照字符识别方法主要有基于模板匹配算法和基于人工神经网络算法。基于模板匹配算法首先将分割后的字符二值化并将其尺寸大小缩放为字符数据库中模板的大小,然后与所有的模板进行匹配,选择最佳匹配作为结果。

  基于人工神经网络的算法有两种:一种是先对字符进行特征提取,然后用所获得特征来训练神经网络分配器;另一种方法是直接把图像输入网络,由网络自动实现特征提取直至识别出结果。

  实际应用中,车牌识别系统的识别率还与牌照质量和拍摄质量密切相关。牌照质量会受到各种因素的影响,如生锈、污损、油漆剥落、字体褪色、牌照被遮挡、牌照倾斜、高亮反光、多牌照、假牌照等等;实际拍摄过程也会受到环境亮度、拍摄方式、车辆速度等等因素的影响。这些影响因素不同程度上降低了车牌识别的识别率,也正是车牌识别系统的困难和挑战所在。为了提高识别率,除了不断地完善识别算法还应该想办法克服各种光照条件,使采集到的图像最利于识别。

  车牌识别系统触发方式

车牌识别系统的识别原理及触发方式

  车牌识别系统有两种触发方式,一种是外设触发,另一种是视频触发。

  1、外设触发工作方式是指采用线圈、红外或其他检测器检测车辆通过信号,车牌识别系统接受到车辆触发信号后,采集车辆图像,自动识别车牌,以及进行后续处理。

  该方法的优点是触发率高,性能稳定;缺点是需要切割地面铺设线圈,施工量大。

  2、视频触发工作方式是指车牌识别系统采用动态运动目标序列图像分析处理威廉希尔官方网站 ,实时检测车道上车辆移动状况,发现车辆通过时捕捉车辆图像,识别车牌照,并进行后续处理。视频触发方式不需借助线圈、红外或其他硬件车辆检测器。

  该方法的优点是施工方便,不需要切割地面铺设线圈,也不需要安装车检器等零部件,但其缺点也十分显著,由于算法的极限,该方案的触发率与识别率较之外设触发都要低很多。

  1)间接法:指通过识别安装在汽车上的IC卡或条形码中所存储的车牌的信息来识别车牌及相关信息。IC卡威廉希尔官方网站 识别准确度高,运行可靠,可以全天候作业,但它整套装置价格昂贵,硬件设备十分复杂,不适用于异地作业;条形码威廉希尔官方网站 具有识别速度快、准确度高、可靠性强以及成本较低等优点,但是对于扫描器要求很高。此外,二者都需要制定出全国统一的标准,并且无法核对车、条形码是否相符,也是威廉希尔官方网站 上存在的缺点,这给在短时间内推广造成困难。

  2)直接法:基于图像的车牌识别威廉希尔官方网站 属于直接法,是一种无源型汽车牌照智能识别方法,能够在无任何专用发送车牌信号的车载发射设备情况下,对运动状态车辆或静止状态车辆的车牌号码进行非接触性信息采集并实时智能识别。与间接法识别系统相比,首先,这种系统节省了设备安置及大量资金,从而提高了经济效益;其次,由于采用了先进的计算机应用威廉希尔官方网站 ,所以可提高识别速度,较好地解决实时性问题;再次,它是根据图像进行识别,所以通过人的参与可以解决系统中的识别错误,而其他方法是难以与人交互的。

  直接法一般有图像处理威廉希尔官方网站 ,传统模式识别威廉希尔官方网站 及人工神经网络威廉希尔官方网站 。

车牌识别系统的识别原理及触发方式

  a图像处理威廉希尔官方网站 :运用图像处理威廉希尔官方网站 解决汽车牌照识别的研究最早始于80年代,但国内外均只是就车牌识别中的某一个具体问题进行讨论,并且通常仅采用简单的图像处理威廉希尔官方网站 来解决,并没有形成完整的系统体系,识别过程是使用工业电视摄像机拍下汽车的工前方图像,然后交给计算机进行简单的处理,并且最终仍需要人工干预,例如车辆牌照中省份汉字的识别问题,1985年有人利用常见的图像处理技木方法提出汉字识别的分类是在抽取汉字特征的基础上进行的,根据汉字的投影直方图选取浮动闭值,抽取汉字在竖直方向的峰值,利用树形查表法进行汉字的粗分类;然后根据汉字在水平方向的投影直方图,选取适当闭值,进行量化处理后,形成一个变长链码,再用动态规划法,求出与标准模式链码的最小距离,实现细分米完成汉字省名的自动识别。

  b传统模式识别威廉希尔官方网站 :传统模式识别威廉希尔官方网站 指结构特征法,统计特征法等。90年代,由于计算机视觉威廉希尔官方网站 的发展,开始出现汽车牌照识别的系统化研究。1990年AS.Johnson等运用计算机视觉威廉希尔官方网站 和图像处理威廉希尔官方网站 实现了车辆牌照的自动识别系统。该系统分为图像分割、特征提取和模板构造、字符识别等三个部分。利用不同闽值对应的直方图不同,经过大量统计实验确定出车牌位置的图像直方图的闽值范围,从而根据特定闽值对应的直方图分割出车牌,再利用预先设置的标准字符模板进行模式匹配识别出字符。

  c人工神经网络威廉希尔官方网站 :近几年来,计算机及相关威廉希尔官方网站 发达的一些国家开始探讨用人工神经网络威廉希尔官方网站 解决车牌自动识别问题,例如1994年M.M.M.FANHY等就成功地运用了BAM神经网络方法对车牌上的字符进行自动识别,BAM神经网络是由相同神经元构成的双向联想式单层网络,每一个字符模板对应着唯一个BAM矩阵,通过与车牌上的字符比较,识别出正确的车牌号码。这种采用BAM神经网络方法的缺点是无映解决识别系统存储容量和处理速度相矛盾的问题。
