遥控门锁和发动机锁止系统工作原理是什么?

2010年03月17日 16:04 www.obk20.com 作者:佚名 用户评论(0

遥控门锁和发动机锁止系统工作原理是什么?

概述
  遥控门锁(RKE,Remote Keyless Entry)威廉希尔官方网站 在汽车领域的应用最为普遍,目前市场上从高档到低档的绝大部分车型都具备了这一功能。该威廉希尔官方网站 的原理是通过车身控制模块BCM来控制车门,只需按下钥匙上的按钮就能关闭或打开车门。随着威廉希尔官方网站 发展,一些中高档车型将这一功能与发动机防盗锁止系统集成在一起。
  为节约钥匙的成本和空间,NXP推出集成了IMMO和RKE的单芯片方案CombiChip,该芯片拥有HITAG2和车用遥控门锁应答器,结合了现有HITAG器件(PCF7936)经过验证的防盗安全功能以及遥控门锁的便利性。

工作原理

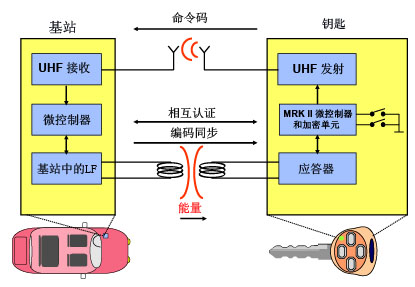

  RKE的主要工作原理是通过车主按下钥匙上的按钮,钥匙端发出信号,信号中包含相应的命令信息,汽车端天线接收电波信号, 经过车身控制模块BCM认证后,由执行器实现启/闭锁的动作。主要工作原理如图所示。
  IMMO主要通过引擎控制单元ECU来控制发动机,整个方案包括低频收发器MCU、稳压器和通信接口芯片(例如CAN、LIN收发器)。在尺寸的限制下,NXP推出新一代的单芯片解决方案{ABIC2},将这些芯片用一块专门IC来实现。它包括了LIN收发器、稳压器及数字逻辑单元,实现了单芯片的远程ECU通讯,只需要三根线(Power、GND和LIN)就可以实现IMMO功能。

推荐应用方案
  方案一:点火锁附近的基站芯片PCF7991与高频接收芯片UAA3220+钥匙中的应答器PCF7941和高频发射芯片PCF7900
  方案二:点火锁附近的基站芯片PCF7991与高频接收芯片UAA3220+钥匙中已经集成高频发射芯片的应答器PCF7961
