(1) 写后读相关（RAW：Read After Write） （命名规则） ：j 的执行要用到 i 的计算结果，当它们在流水线中重叠执行时，j 可能在 i 写入其计算结果之前就先行对保存该结果的寄存器进行读操作，从而得到错误的值。这是最常见的一种数据相关，图3.3.6和图3.3.7中采用定向威廉希尔官方网站 消除的数据相关就属于这种类型。

    (2) 写后写相关（WAW：Write After Write ）：j 和 i 的目的寄存器相同，当它们在流水线中重叠执行时，j 可能在 i 写入其计算结果之前就先行对该结果寄存器进行写操作，从而导致写入顺序错误，在目的寄存器中留下的是 i 写入的值，而不是 j 写入的值。

    如果在流水线中不只一个段可以进行写操作，或者当流水线暂停某条指令时，允许该指令之后的指令继续前进，就可能会产生这种类型的数据相关。由于 DLX 流水线只在 WB 段写寄存器，所以在 DLX 流水线中执行的指令不会发生这种类型的数据相关。如果我们对DLX流水线作如下改变，在DLX流水线中执行的指令就有可能发生WAW相关。首先，将 ALU 运算结果的写回操作移到 MEM 段进行，因为这时计算结果已经有效；其次，假设访问数据存储器占两个流水段。下面是两条指令在修改后的 DLX 流水线中执行的情况：

    可以看出，在修改后的 DLX 流水线中执行上述指令序列后，寄存器 R1 中的内容是第一条指令（LW）的写入结果，而不是 ADD 指令的写入结果。这就是由于 WAW 相关所带来的错误执行结果。

    (3) 读后写相关（WAR：Write After Read ）：j 可能在 i 读取某个源寄存器的内容之前就先对该寄存器进行写操作，导致 i 后来读取到的值是错误的。

    由于 DLX 流水线在 ID 段完成所有的读操作，在 WB 段完成所有的写操作。所以，在 DLX 流水线中不会产生这种类型的数据相关。基于上面修改后的 DLX 流水线，考察下面两条指令的执行情况：

    如果 SW 指令在 MEM2 段的后半部分读取寄存器 R2 的值，ADD 指令在 WB 段的前半部分将计算结果写回寄存器 R2，则 SW 将读取错误的值，将 ADD 指令的计算结果写入存储器中。值得注意的是，在读后读（RAR： Read After Read）的情况下，不存在数据相关问题。

4. 需要暂停的数据相关

    前面我们讨论了如何利用定向威廉希尔官方网站 消除由于数据相关带来的暂停。但是，并不是所有数据相关带来的暂停都可以通过定向威廉希尔官方网站 消除。

    为了保证流水线正确执行上述指令序列，可以设置一个称为流水线互锁（pipeline interlock）的功能部件。一旦流水线互锁检测到上述数据相关，流水线暂停执行LW指令之后的所有指令，直到能够通过定向解决该数据相关为止。

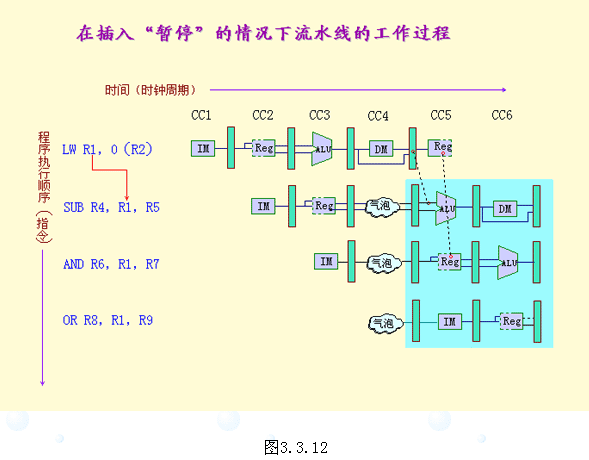

图3.3.12为流水线互锁插入暂停后流水线数据通路；

    图3.3.13是 加入暂停前后的流水线时空图。
