Pxe Win98完全安装手册(上)

Pxe Win98完全安装手册(上)

　Windows2000Server作为Microsoft最新一代网络操作系统，为用户提供了一个完整而强大的网络解决方案。其可操作性极强的安全权限、用户磁盘配额、Internet共享、支持即插即用、支持大容量硬盘、稳定的系统内核等功能，都是无盘网络的追求。但安装方法与基于WindowsNT4.0Server有一些不同之处,本文将详细介绍服务器端为Windows 2000Server、工作站端为PXE 无盘Windows 98 SE的网络安装。对于其不同于WindowsNT4.0之处本文 将重点介绍。

　　1.Windows 2000服务器的安装和配置

　　本实例采用Windows2000Server，即服务器版。

　　分区、格式化硬盘及第一阶段的安装

　　（1）在CMOS中设置CD-ROM引导优先。
　　（2）用一张Windows 98引导光盘，启动系统。
　　（3）将10GB分一个4GB的主DOS分区。（读者可根据情况自定分区容量，但最好不要少于1GB）
　　（4）用光盘重新启动系统，将硬盘分区，然后格式化。
　　（5）建议先最小化安装一个Windows 98，然后进入Windows 98的DOS方式。插入Windows 2000高级服务器版安装光盘，进入I386目录，输入安装系统命令：winnt开始安装。（注意这一点与Windows NT 4.0 Server不同）
　　（6）出现Windows 2000 Sevrver setup界面，开始复制有关文件。
　　（7）复制完文件后，重启系统。

　　许可协议及选择Windows 2000分区

　　（1）按提示选择安装设置。
　　（2）在Windows 2000许可协议界面按F8同意。
　　（3）磁盘分区：选择“C：FAT 32”分区上安装Windows 2000 → 选择“将磁盘分区转换为NTFS” → 系统提示是否将FAT 32格式转换为NTFS格式，按“C”键开始转换。
　　（4）系统开始复制所需文件，完毕后，自动重新启动。

　　输入用户及计算机相关信息

　　（1） 系统检测并安装设备，由于Windows 2000内置了大量的硬件驱动程序，因此很多外设无需驱动即可自动识别并驱动，给安装带来了很大的方便。
　　（2）区域设置，按缺省值，选“下一步”。
　　（3）输入姓名和单位。例：姓名：Pxelan单位：lan
　　（4）出现“授权模式”界面有两种授权模式：“每服务器”和“每客户”。选择“每服务器”，同时连接数为“100”。
　　（5） 输入计算机名和系统管理员密码。例：计算机名为：pxe2k密码可随便。

　　选取需安装的组件

　　在组件列表中根据需要添加和删除组件。(读者可根据情况作一些调整)在本实例
　　使用默认选项。

　　网络相关设置
　　（1）日期和时间设置。按缺省值设定。
　　（2）网络设置。选择“典型设置”
　　（3）输入工作组或计算机域。选择“不，计算机不使用网络上，……”输入域名，例：workgroup
　　（4） 系统开始安装所选组件完毕后，系统重新启动。

　　将服务器升级为域控制器

　　升级的方法如下：

　　（1）重新启动后，以管理员身份登录，首次进入时，会出现配置服务器界面，选择“这是网络中唯一的服务器” 后单击 “下一步”按钮。
　　（2）系统开始扫描整个网络，完毕后，单击 “下一步”按钮，此时输入域名，例：Hpcc本地名：com
　　（3）系统根据所选组件，复制相关文件并自动配置网络。
　　（4）重新启动后，以管理员身份登录Hpcc域。完成服务器的安装。

　　将剩余空间分区、格式化并指定盘符

　　假设将硬盘剩余空间分区，格式化并指定盘符为“D：” 我们将使用D盘存储PXE无盘Windows 98的系统文件和无盘用户个人文件。具体方法如下：
　　（1）单击“开始”菜单 → “程序” → “管理工具”执行 “计算机管理” 命令，出现“计算机管理”界面，在“树”列表中选中“磁盘管理”出现如图 1所示界面。
　　（2）鼠标右击“5.55G未指派”区域，在弹出的快捷菜单中选取 “创建磁盘分区”命令，单击“下一步”按钮，然后将指派其驱动器号为D：（若D：被光驱占用，则可以先为光驱指定为另一个盘符，例如为E：）
　　（3）以NTFS格式，格式化此分区，单击“完成”按钮，系统开始格式化D盘，完毕后，关闭“计算机管理”窗口，在“我的电脑”或“资源管理器”窗口就可以看刚才生成的盘符。

2.服务器端网络协议的添加和配置

　　Windows 2000支持的网络协议很多，有些协议的PXE启动所必需的（例如TCP/IP协议），有些则是根据不同应用软件所要求的（例如许多游戏软件要求使用IPX/SPX协议联网）读者可根据不同要求配置协议和组件。本实例具体配置方法如下：
　　（1）右击“网上邻居”桌面图标，在弹出的快捷菜单中选取“属性”，出现“网络和拨号连接”窗口，
　　（2）右击“本地连接”图标，在弹出的快捷菜单中选取“属性”，出现“本地连接属性”对话框。
　　在组件列表中检查是否有以下组件：
　　¨ ¨ Microsoft网络客户端
　　¨ ¨ Microsoft网络的文件和打印机共享
　　¨ ¨ NWLink NetBios
　　¨ ¨ NWLink IPX/SPX/NetBios Compatibles
　　¨ ¨ NetBEUI Protocol
　　¨ ¨ Internet 协议(TCP/IP)
　　若缺少则单“安装”按钮添加
　　（3）设置TCP/IP协议
　　在组件列表中选中“Internet 协议(TCP/IP)”后，单击下面的“属性”按钮，选中“使用下面的IP地址”，并输入TCP/IP信息，例如：IP地址：192.168.0.1子网掩码：255.255.255.0如图 3所示 ，完毕后单击 “确定”按钮。
　　设置完毕后最好是进入DOS方式下输入以下命令：ping 192.168.0.1测试一下，若正常则继续后续工作。

　　3.Intel PXE-PDK的安装和设置

　　（1）在安装目录下，双击PXE200-PDK开始安装PXE，按默认值安装。
　　（2）当到达Select Components时，选择“Install with windows NT4 Server CD”，并将NT4.0安装盘放入光驱，随后提示路径为D：clientsmsclient etseup，单击“OK”，再单击“Next”按钮，在“Select the configuration of the PXE Server”选项中，选择前三项，然后重启计算机。
　　（3）制作一张PXE DOS启动映象盘。用以测试网络，可以跳过不作。

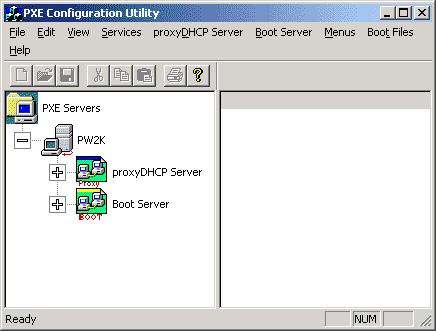

　　（4）执行“开始”菜单下的“程序”→“PXE PDK/PXE PDK Configuration Program”命令，出现如图 4所示界面。在窗口中右击“Proxy DHCP Server” 项目，选择“ Configure Proxy DHCP Server ……”命令，出现“Configure Proxy DHCP Server”对话框，单击“Client Option”选项卡，在“Remote Boot Prompt Timeout Seconds”文本框中输入0，使无盘站启动时，无菜单显示。将“Broadcase Discover”前面的钩去掉，即不采用广播方式，这样可以取消启动时BD……的10秒钟，加快启动速度。

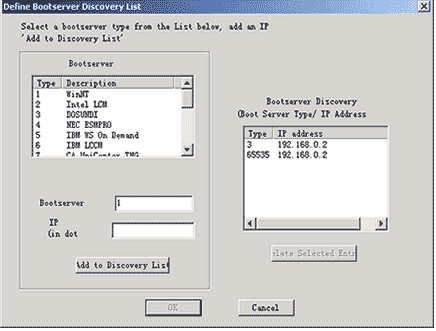

　　（5）在“Configure Proxy DHCP Server”对话框中单击“to BootServer discovery List”按钮，出现“Define Bootserver discovery List”对话框，“在Bootserver”列表框中选定3号（DOSUNDI）选项，再将IP地址设为：192.168.0.1，如图 5所示，单击“OK”按钮，返回“Configure Proxy DHCP Server”对话框。
　　（6）单击“确定”按钮，返回“PXE ConfigurationUtility”窗口。

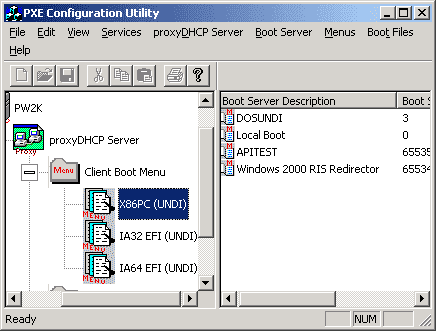

　　（7）在“PXE ConfigurationUtility”窗口双击“proxy DHCP SERVER”图标，然后双击“Client Boot Menu”图标，选中“x86pc(UNDI)”，之后，在右边的窗口中右击“DOSUNDI1”图标在弹出的快捷菜单中，选择“Move Entry Up”命令，此时可以看到“DOSUNDI”图标移到了第一项

4. DHCP服务器的安装和设置

　　Windows 2000 Server 提供了符合RFC（注释请求）的DHCP服务，可用来管理IP客户机配置并网络上自动进行IP地址指派。在PXE无盘网络中，工作站的是通过MFTP方式传送文件，所用的协议为TCP/IP，而其IP地址就是通过Windows 2000 Server提供的DHCP服务获得的。下面介绍在Windows 2000 Server 中为PXE客户设置DHCP服务的步骤：
　　（1） 设置作用域
　　¨ ¨ 单击“开始”菜单，执行“程序” →“管理工具”下的 “DHCP”命令，启动DHCP界面。
　　¨ ¨ 将原有的作用域删除，方法为：在“树”列表中，双击“fs.abc.com[192.168.0.1]”图标展开其分支，双击原有的作用域，在弹出的快捷菜单中，选择“删除”命令，系统提示是否确实要删除，单击“是”按钮。

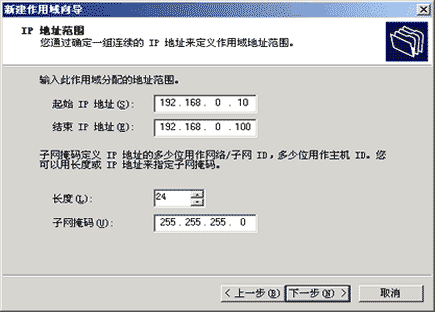

　　¨ ¨ 新建一个新的作用域，方法为：执行“操作”菜单下的“新建作用域”命令，出现“新建作用域向导”对话框，单击“下一步”按钮，输入作用域的名称，例如：PXE，然后，单击“下一步”按钮，设置IP地址的范围为：192.168.0.20 → 192.168.0.80，如图 8所示，单击“下一步”按钮之后出现“添加排除”对话框，本例中不设置排除IP地址，单击“下一步”，出现“租约期限”对话框，设置为“999天”，单击“下一步”按钮，出现“配置DHCP”对话框，选取“否，我想稍后配置这些选项”，单击“下一步”按钮，出现“完成”界面，单击“完成”近钮，作用域建立完成，出现如图 9所示界面。

DHCP的IP地址范围


完成后的DHCP服务

　　（2）激活作用域。
　　作用域完成后，处于不活动状态，我们必须将它激话，才能起作用，方法为：在DHCP窗口的“树”列表中，选中服务器名，例如：fs.abc.com[192.168.0.1]，然后在右边的“DHCP 服务器”列表中，右击“作用域[192.168.0.0]PXE”图标，在弹出的快捷菜单中选择“激活”命令。
　　（3）为PXE增加一个060 DHCP选项

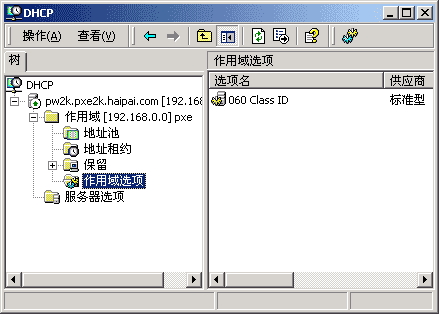

　　为PXE增加一个DHCP选项，它的ID为060 名为class ID 类型为字符串。在Windows 2000下无法直接添加这一选需，可以运行PXEREG60.EXE程序 （此程序在C:program filesintelpxepdksystem下）自动完成添加，双击此文件运行它，出现如图 10所示界面，单击“Add option 60”按钮，完毕后，再单击“set 60 as PXE client”按钮。添加完毕后，按“EXIT”退出。

060 class ID安装向导
