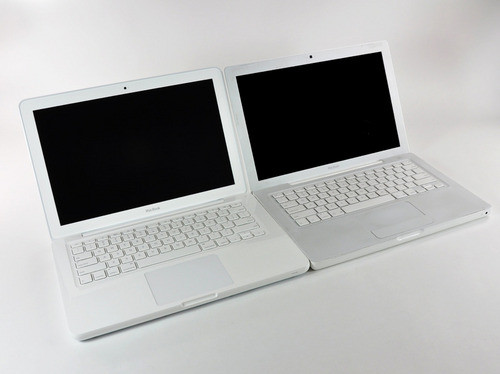

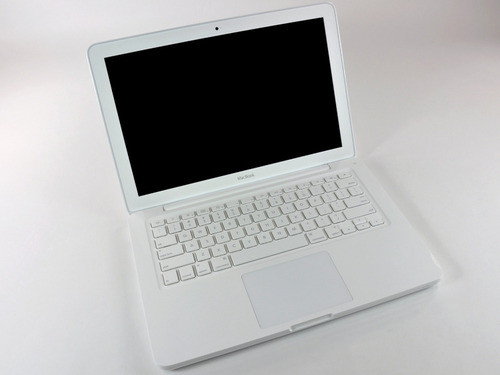

新版本MacBook笔记本外观

　　在放出了13.3英寸一体成型白色外观版MacBook笔记本实机后，今天我们看到的是拆解。整体上看，新版本MacBook笔记本的内部构造和MacBook Pro以及Air越来越接近，同样采用不可拆卸的电池。和老版本MacBook笔记本相比，硬盘和电池的位置更换了位置，其他硬件的安放基本没变。

　　白色版MacBook笔记本，也称小白，目前是唯一一款MacBook型号。每次拆解小白总能勾起很多回忆，可能还会想起小黑。新的白色版MacBook笔记本总体的变化包括：采用一体成型机身，带有LED显示屏，配置了玻璃触摸板，电池不可拆卸设计。

新版本MacBook笔记本

新版本MacBook笔记本

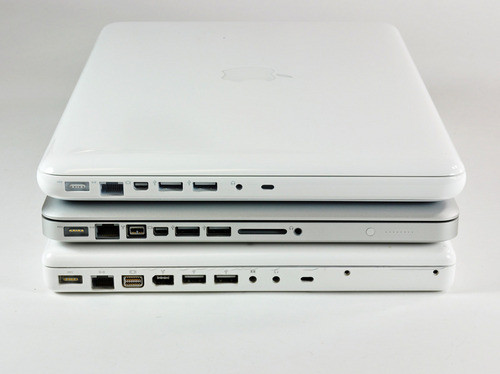

　　上、中、下依次为新MacBook、MacBook Pro和老MacBook笔记本。FireWire接口没了，同样失去了IR接口，意味着不支持遥控。

具体型号变成了A1342，组装在中国

MacBook笔记本

　　新版本MacBook笔记本重量为2.13千克，比老版本MacBook略轻。但比13.3英寸的MacBook Pro笔记本略重。

新版本MacBook笔记本电池拆卸

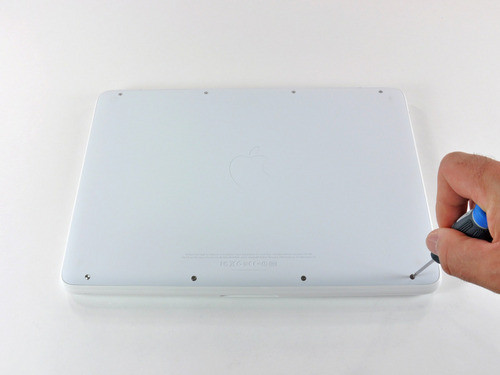

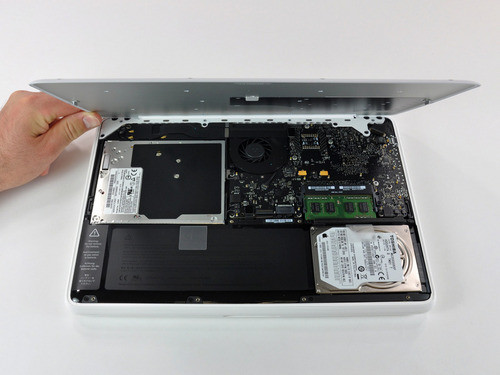

　　先打开底部，需要拧下8个00号飞利浦螺丝，底盖有些沉，原因是其采用了铝片浇铸橡胶涂层结合，这样放在腿上不会滑动，易于放置。

新版本MacBook笔记本

底盖打开

　　对比之下，13.3英寸MacBook Pro笔记本的底盖只有142克，而这款MacBook笔记本的底盖几乎达到了284克。

新版本MacBook笔记本

新版本MacBook笔记本电池拆卸

新版本MacBook笔记本

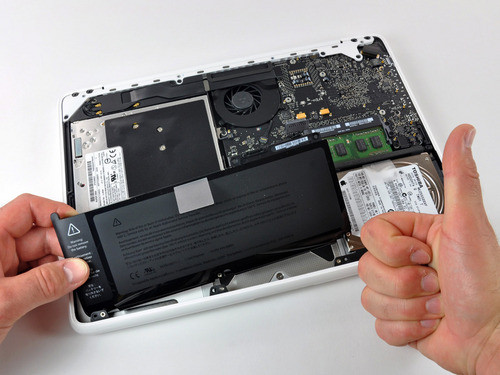

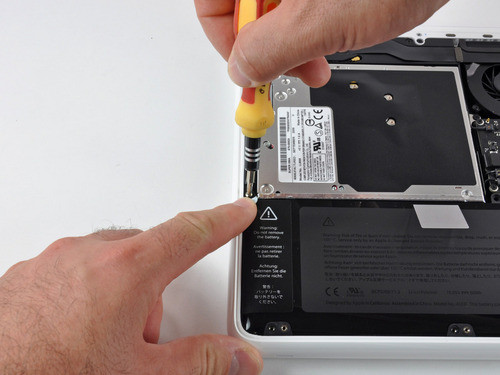

　　新版本MacBook笔记本采用的电池单次充电可以续航7小时，这和MacBook Pro以及Air笔记本上的电池是一样的。电池由3个三口的飞利浦螺丝固定，这意味着苹果不希望你自行拆卸，需要专业工具进行正规拆卸。

新版本MacBook笔记本电池拆卸

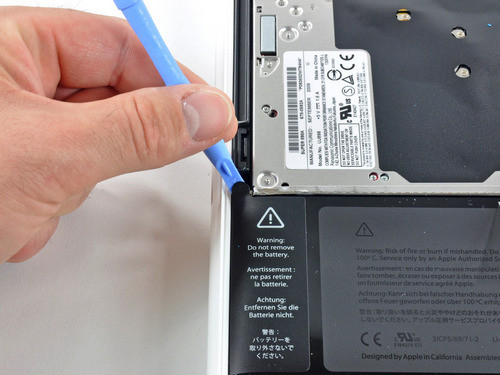

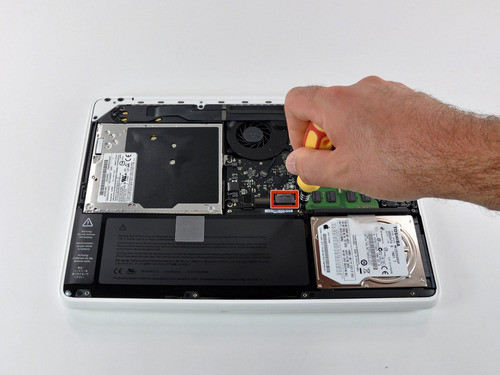

　　在维修的时候，拆卸电池也不是必要的，只要把电池与主板断开连接即可，通过指甲或工具略微抬高便可。

新版本MacBook笔记本电池拆卸

新版本MacBook笔记本电池拆卸

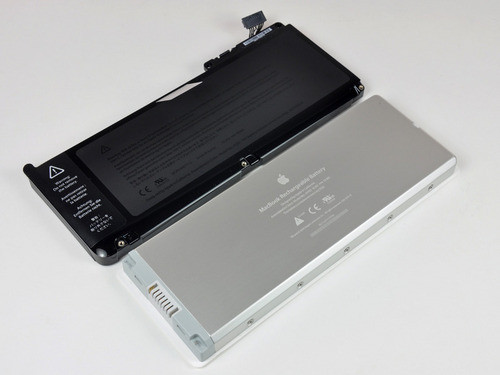

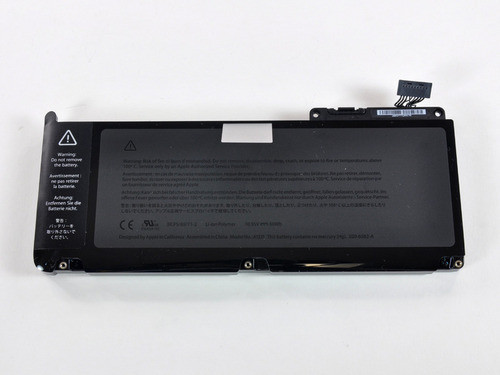

　　电池为60瓦特时，老版本是55瓦特时，续航只有5小时。加入5瓦特时，续航提升2小时，达到7小时。当然，采用LED屏幕以及新电池威廉希尔官方网站 也是续航提升的原因。尽管续航时间提升，但电池的重量实际更轻了。

 新版本MacBook笔记本硬盘拆卸

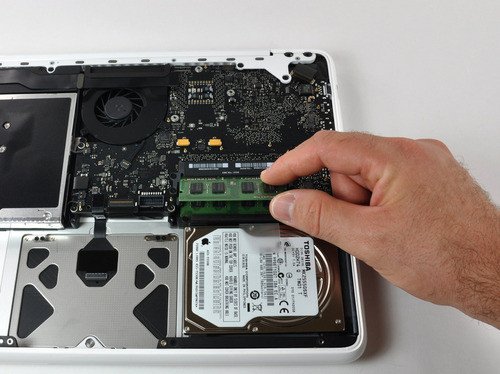

　　新版本MacBook笔记本采用了PC3-8500内存，内存芯片垂直排放，其中一个直接安置在另一个上面。这款拆解的机器有两条1GB内存，苹果称最高支持4GB。

新版本MacBook笔记本内存拆卸

新版本MacBook笔记本硬盘拆卸

新版本MacBook笔记本硬盘拆卸

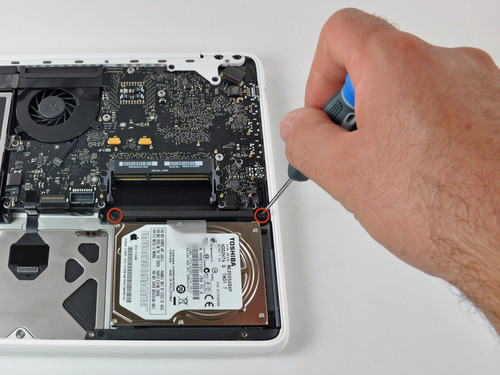

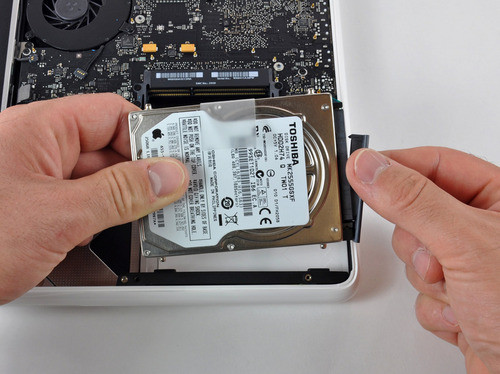

　　硬盘似乎更换起来更加麻烦了，但还是可以做到。苹果对硬盘的更换仍然没有限制。移除两个飞利浦螺丝和硬盘支架或，便可取出硬盘，当然还要断开SATA数据带。

新版本MacBook笔记本

新版本MacBook笔记本光驱拆卸

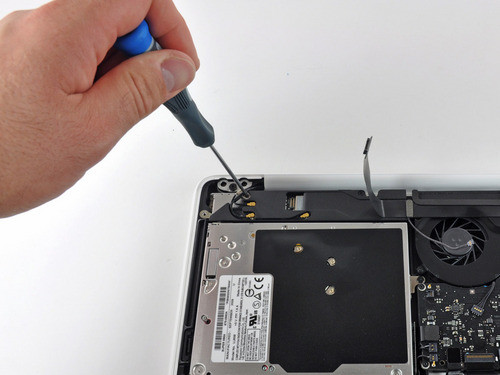

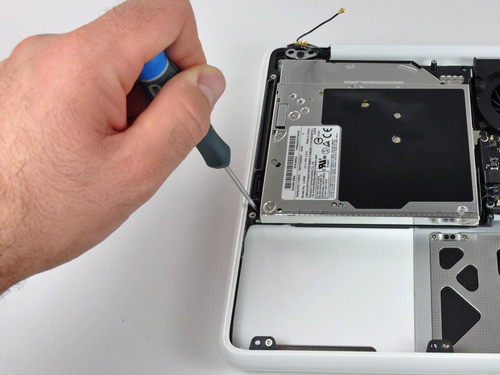

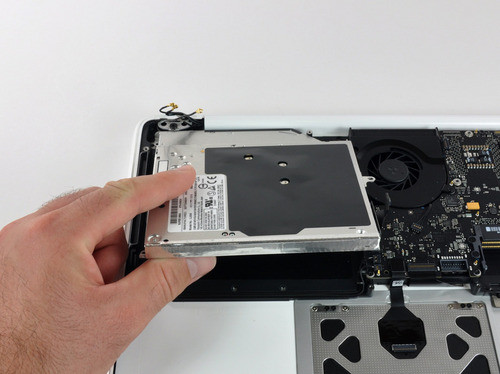

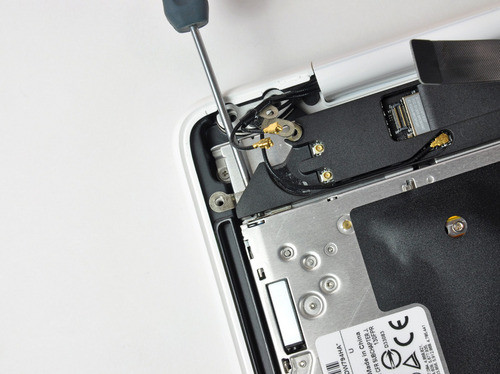

　　移除光驱部分花费了不少力气，后面有飞利浦00号螺丝以及T7 Torx螺丝固定，我们之前没有见过苹果用T7 Torx螺丝。

新版本MacBook笔记本

新版本MacBook笔记本

新版本MacBook笔记本

新版本MacBook笔记本蓝牙和AirPort部分

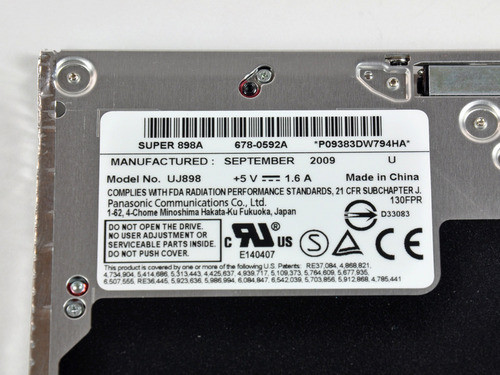

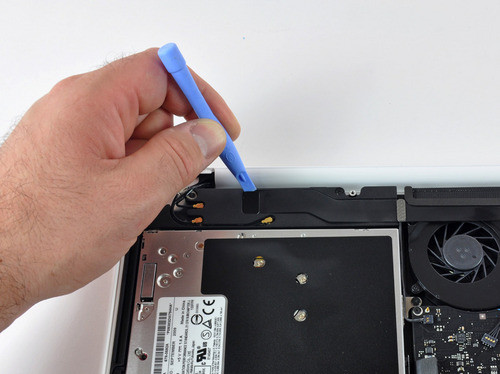

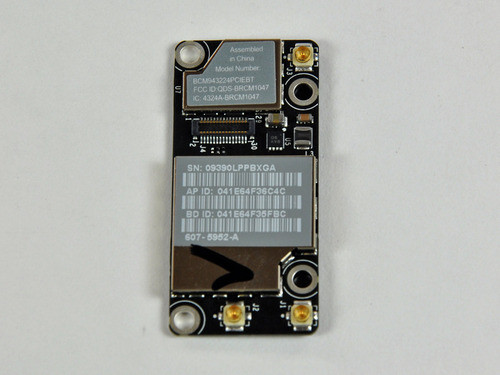

　　接下来拆除扬声器、AirPort和蓝牙模块部分。和之前的MacBook笔记本不同的是，蓝牙和AirPort部分在同一主板上，蓝牙模块的号为BCM943224PCIEBT。之后，光驱部分也连带拆了下来。光驱是8倍速SATA SuperDrive，来自松下的UJ898，在中国制造，时间是2009年9月。

新版本MacBook笔记本光驱

新版本MacBook笔记本光驱

新版本MacBook笔记本光驱

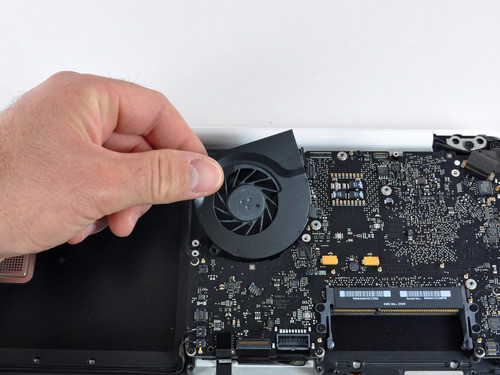

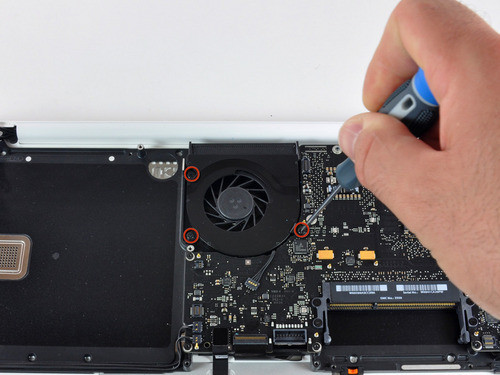

风扇部分的设计没有变化，拧下螺丝便可卸下。

新版本MacBook笔记本风扇

新版本MacBook笔记本风扇

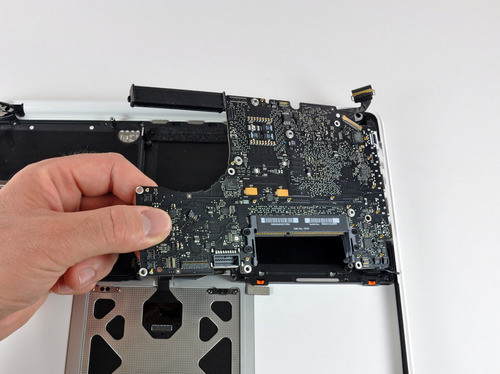

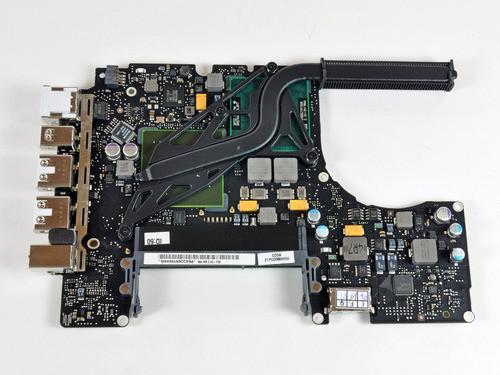

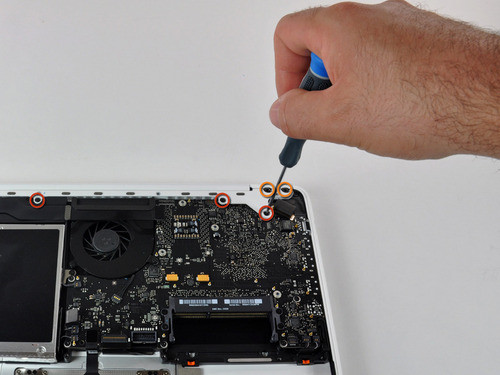

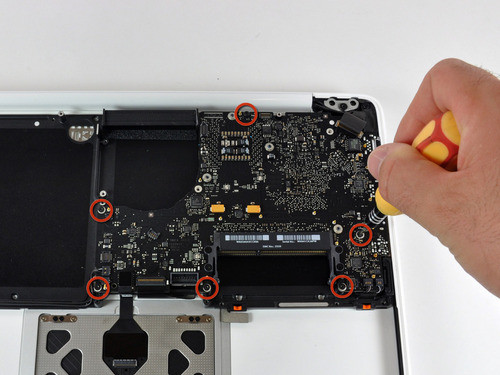

　　逻辑主板上有6个T7螺丝和一些排线固定。移除后便可取下。

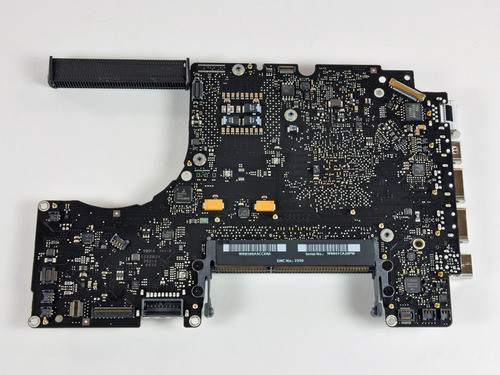

新版本MacBook笔记本逻辑主板

新版本MacBook笔记本逻辑主板

新版本MacBook笔记本逻辑主板

新版本MacBook笔记本逻辑主板

新版本MacBook笔记本逻辑主板

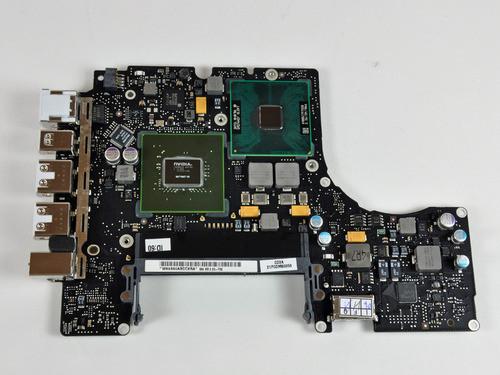

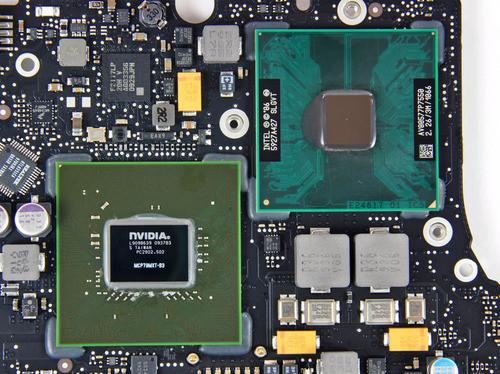

新版本MacBook笔记本逻辑主板上的图形芯片和处理器

　　新版本MacBook笔记本采用的是NVidia 9400M GPU和Intel Core 2 Duo 2.26 GHz CPU。

　　和其他MacBook笔记本一样， MagSafe接口有自己的主板，虽然附带笔记本发售的是全新的 MagSafe适配器，不过老适配器也能用。

新版本MacBook笔记本

新版本MacBook笔记本

新版本MacBook笔记本

新版本MacBook笔记本

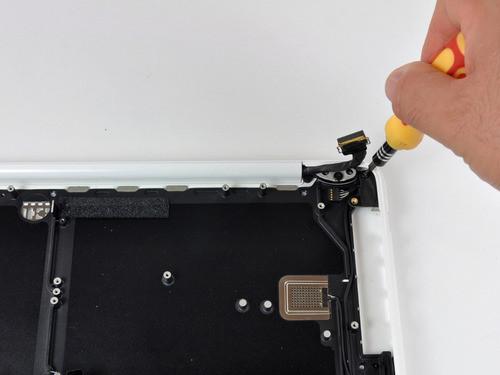

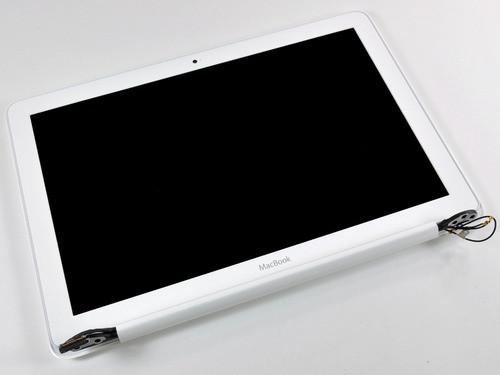

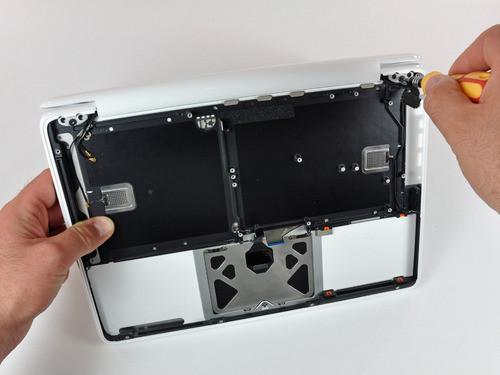

　　新版本MacBook笔记本显示屏部分有两个T8螺丝固定，一边一个。

　　实际上新MacBook笔记本给拆卸带来不少麻烦，因为你现在要转被更多适合的螺丝刀。显示屏左侧是三个无线天线，右侧是单个显示屏数据排线。由于采用LED背光，所以没有了变极器排线，所有的数据和电由一条排线运输。整体上看，新版本的显示屏更轻了，大概轻了50克。

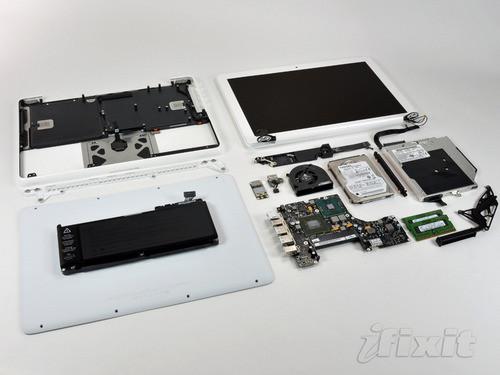

　　整体上看，新版本MacBook笔记本的拆卸还是比较顺利，但这个拆卸过程不具有指导意义，用户在买回新版本MacBook笔记本后，最后别按照步骤来。
