光衰减器分类及型号
光衰减器是用于对光功率进行衰减的器件,它主要用于光纤系统的指标测量、短距离通信系统的信号衰减以及系统试验等场合。
光衰减器分类及型号----光衰减器分类
1. 位移型光衰减器:横向位移型光衰减器纵向位移型光衰减器
2.衰减片型光衰减器
3.智能型光衰减器
系列化光衰减器中,不同类型的光衰减器原理不同。
光衰减器分类及型号----光衰减器型号
位移型固定衰减器
位移型固定衰减器的种类位移型固定衰减器可分成转换器式和变换器式两类。
(1)转换器式光固定衰减器转换器式光固定衰减器性能稳定,两端均为转换器接口,衰减量分5、10、15、20、25 dB五种,使用极为方便,可直接与各类型连接器配合使用,仅需将连接器中的转换器取下,换上同型号光衰减器,即可达到衰减光信号的目的,根据不同的端口,有如下几种种类型:转换器式光:FC型、SC型、ST型固定衰减器:FC-SC型、FC-ST型、SC-ST型。
(2)变换器式光固定衰减器变换器式光固定衰减器的一端为连接器插头,另一端为转换器端口。其性能稳定,衰减量分5、10、15、20、25 dB五种。使用时,仅需在连接器处插入同型号变换式光衰减器,即可在线路中达到衰减光信号的目的,根据不同的端口,有如下几种类型:SC→FC型、ST→FC型、SC→ST型变换器式固定衰减器: ST→SC型、FC→SC型、FC→ST型C型、SC型、ST型。
衰减片型光衰减器
衰减片型光衰减器直接将具有吸收特性的衰减片,固定在光路中来达到衰减光信号目的。衰减片采用吸收型玻璃片或在玻璃基片上镀吸收膜的方法来制作。衰减片型光衰减器可分为步进式双轮可变光衰减器和连续可变衰减器。
步进式双轮可变光衰减器

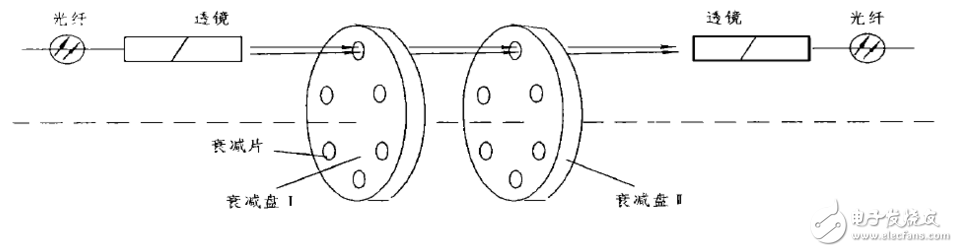

步进式双轮可变光衰减器的结构如下图示。采用准直器出射的平行光路,光路中插入了两个具有固定衰减量的衰减圆盘,每个衰减圆盘上分别装有0、5、10、15、20, 25 dB六个衰减片,通过旋转这两个圆盘,使两个圆盘上的不同衰减片相互组合,即可获得5、10、15、20、25、30、35、40、45、50 dB的十档衰减量。当然,如果想获得其它衰减范围的步进式衰减器,只要对衰减盘上的滤光片及位置做相应的改变,便可很容易地达到预期目的。

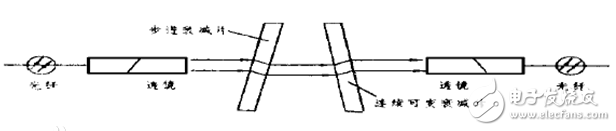

连续可变光衰减器连续可变光衰减器总体结构和工作原理同双轮步进式可变光衰减器的相似(如下图所示)。但它是由一块步进衰减片和一片连续变化的衰减片组合而成,步进衰减片的衰减量为0、10、20、30、40、50 dB六档,连续变化衰减盘的衰减量为0~15dB,因此,总的衰减量调节范围为: 0~65dB。这样,通过步进衰减片的粗档和可变衰减片的细档的共同作用,即可达到连续衰减光能量的目的。

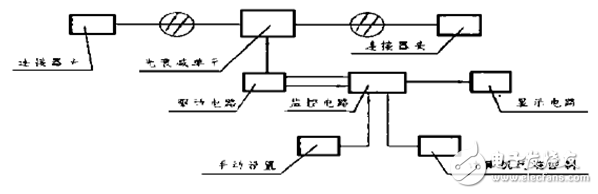

智能型光衰减器步进式双轮及双轮连续式可变光衰减器的工艺很成熟,性能也很稳定,使用极普遍,但由于采用了机械旋钮调节衰减量、刻度盘读数等方法,影响了精度。而智能型光衰减器则可以克服这种不足。智能型光衰减原理框图如下图所示,

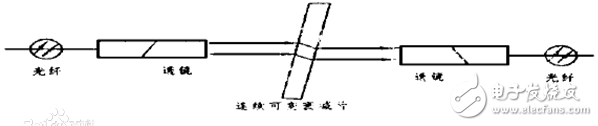

它通过电路控制微型电机,带动齿条,使滤光片平移,再将数据编码盘检测到的实际衰减量信号反馈到电路中进行修正,从而达到自动驱动、自动检测和显示光衰减量的目的。因此,智能型光衰减器具有精度高、衰减量连续可调、体积小、便于携带、使用简单方便的特点。智能光衰减器的衰减单元采用下图所示原理,与前面衰减器相比,除滤光片改用全程连续变化中性滤光片外,衰减单元中其它元件均一样。由于所用滤光片的吸收效率随滤光片的平移方向呈线性变化,所以,当电机沿着垂直于光路的方向带动滤光片移动时,就达到了衰减光信号的目的。
