偏置电路,偏置电路的类型有哪些?
偏置电路,偏置电路的类型有哪些?
首先就偏置电路的作用来说,我们以常用的共射放大电路说吧,主流是从发射极到集电极的IC,偏流就是从发射极到基极的Ib。相对与主电路而言,为基极提供电流的电路就是所谓的偏置电路。偏置电路往往有若干元件,其中有一重要电阻,往往要调整阻值,以使集电极电流在设计规范内。这要调整的电阻就是偏置电阻。
其次对于静态工作点,不仅关系到放大电路对输入信号能否不失真地放大,还对放大电路的性能指标有重大影响,因此,应该选择合适的、稳定的静态工作点。这可以通过稳定偏置电路或电流源电路来实现。
下面介绍集中常用的偏置电路。
射极偏置电路

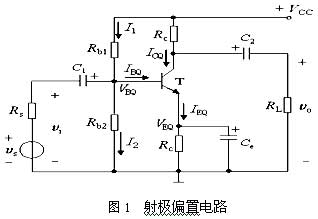

如图所示的电路是广泛采用的一种电流负反馈式偏置电路。下面来分析一下该电路。
(1)电路组成
Rb1、Rb2和Re组成放大电路的偏置电路,其中Rb1为上偏置电阻,提供基极偏流IBQ,Rb2为下偏置电阻,对流经Rb1的电流起分流作用,Re为发射极电阻,起电流负反馈作用,Ce为发射极交流旁路电容。
2)稳定静态工作点原理
当温度上升时,由于三极管参数(ICBO、β)的影响,使ICQ增大,发射极电位VEQ=IEQRe亦随之增大,又因为极基电位VBQ为固定值,必然导致加到发射结的正偏电压VBEQ减小,IBQ随之减小,促使ICQ减小。这样就牵制了ICQ的增大,从而使ICQ基本不随温度变化,稳定了静态工作点。这种自动调节过程为直流电流负反馈。Re越大,直流负反馈的作用就越强,ICQ温度稳定性也就越好。
集电极-基极偏置电路
下图为集电极-基极偏置电路,它是利用电压负反馈作用来稳定静态工作点的,称为电压负反馈偏置电路。
稳定静态工作点原理
当温度上升时,由于三极管参数的影响,使ICQ增大,集电极负载电阻Rc上的电压降随之增大,导致VCEQ减小,IBQ减小,促使ICQ减小,这样就牵制了ICQ的增大,从而使ICQ基本不随温度变化,稳定了静态工作点。这种调节过程称为直流电压负反馈。集电极-基极偏置电路不适合Rc值很小的放大电路。
温度补偿偏置电路
温度补偿偏置电路是利用热敏元件(如热敏电阻、半导体二极管等)的温度特性来补偿放大器件的温度特性,以减小放大电路静态工作点的温度漂移,达到稳定静态工作点的目的。包括热敏电阻补偿电路和 二极管补偿电路等。这里就简单介绍一下热敏电阻补偿电路。
上面两个电路均利用热敏电阻RT进行温度补偿。RT具有负温度系数,其阻值随着温度的升高而减小。
总结: 射极偏置电路在较宽的温度变化范围内都能稳定静态工作点,而且更换β值不同的三极管也具有稳定静态工作点的效果;集电极-基极偏置电路能够克服三极管的ICBO和VBE的温度特性对ICQ的影响,但不利于克服β变化对ICQ的影响;采用热敏电阻补偿,需通过实验来选配合适的RT值及特性,也可使静态工作点稳定;二极管补偿,可在一定程度上进一步提高静态工作点的稳定性。
