噪声系数很低的放大器。

一般用作各类无线电接收机的高频或中频前置放大器,以及高灵敏度电子探测设备的放大电路。
  在放大微弱信号的场合,放大器自身的噪声对信号的干扰可能很严重,因此希望减小这种噪声,以提高输出的信噪比。由放大器所引起的信噪比恶化程度通常用噪声系数F(见放大)来表示

低噪声放大器

或用取对数值的噪声系数FN表示

FN=10lgF (dB)

  理想放大器的噪声系数F=1(0分贝),其物理意义是输出信噪比等于输入信噪比。设计良好的低噪声放大器的FN可达3分贝以下。在噪声系数很低的场合,通常也用噪声温度Te作为放大器噪声性能的量度:Te=T0(F-1)。式中T0为室温。在这里,它和噪声温度Te的单位都是开尔文(K)。
  多级放大器的噪声系数 F主要取决于它的前置级。若F1,F2,…,Fn依次为各级放大器的噪声系数,则

低噪声放大器

式中A1,…,An-1依次为各级放大器的功率增益。前置级的增益A1越大,则其后各级放大器对总噪声系数F的影响越小。
  单级放大器的噪声系数主要取决于所用的有源器件及其工作状态。现代的低噪声放大器大多采用晶体管、场效应晶体管;微波低噪声放大器则采用变容二极管参量放大器,常温参放的噪声温度Tθ可低于几十度(绝对温度),致冷参量放大器可达20K以下。砷化镓场效应晶体管低噪声微波放大器的应用已日益广泛,其噪声系数可低于2分贝。

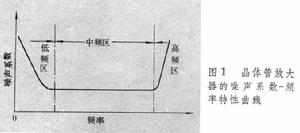

  晶体管的自身噪声由下列四部分组成。①闪烁噪声,其功率谱密度随频率f的降低而增加,因此也叫作1/f噪声或低频噪声。频率很低时这种噪声较大,频率较高时(几百赫以上)这种噪声可以忽略。②基极电阻 rb'b的热噪声和。③散粒噪声,这两种噪声的功率谱密度基本上与频率无关。④分配噪声,其强度与f 的平方成正比,当f高于晶体管的截止频率时,这种噪声急剧增加。图1是晶体管噪声系数F随频率变化的曲线。对于低频,特别是超低频低噪声放大器,应选用1/f噪声小的晶体管;对于中、高频放大,则应尽量选用高的晶体管,使其工作频率范围位于噪声系数-频率曲线的平坦部分。

低噪声放大器

  场效应晶体管没有散粒噪声。在低频时主要是闪烁噪声,频率较高时主要是沟道电阻所产生的热噪声。通常它的噪声比晶体管的小,可用于频率高得多的低噪声放大器。

低噪声放大器

  放大器的噪声系数还与晶体管的工作状态以及信源内阻有关。图2是考虑了自身噪声的放大器模型。us和Rs分别为信源电压和内阻,Rs的热噪声电压均方值等于 4kTRs墹f,式中T 为绝对温度,k为玻耳兹曼常数,墹f 为放大器通带。放大器自身噪声用噪声电压均方值和噪声电流均方值表示,它们是晶体管工作状态的函数,可以用适当方法来测量。这样,放大器的噪声系数F可写作

低噪声放大器

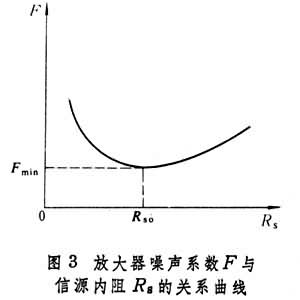

  放大管的直流工作点一旦确定,和亦随之确定,这样,噪声系数F 将主要是信源内阻Rs的函数。Rs有一使F为最小的最佳值(图3)。

低噪声放大器

  在工作频率和信源内阻均给定的情况下,噪声系数也和晶体管直流工作点有关。发射极电流IE有一使噪声系数最小的最佳值,典型的F-IE曲线如图4所示。

  晶体管放大器的噪声系数基本上与电路组态无关。但共发射极放大器具有适中的输入电阻,F为最小时的最佳信源电阻Rs和此输入电阻比较接近,输入电路大体上处于匹配状态,增益较大。共基极放大器的输入电阻小,共集电极放大器的输入阻抗高,两者均不易同时满足噪声系数小和放大器增益高的条件,所以都不太适于作放大键前置级之用。为了兼顾低噪声和高增益的要求,常采用共发射极-共基极级联的低噪声放大电路。
