运放平衡电阻解析
2017年11月13日 10:49 网络整理 作者： 用户评论（0）
运放输入端所接电阻要平衡，目的是使集成运放两输入端的对地直流电阻相等，运放的偏置电流不会产生附加的失调电压。 但有些电路对失调电压要求并不高，例如交流音频放大器。有些运放偏置电流很小，即使输入端电阻不平衡也不会对失调电压产生什么影响，这些电路就可以不要求 输入端电阻平衡。

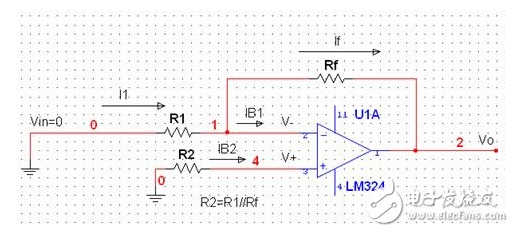

以反相放大器来说明平衡电阻的作用。如图所示。
若运放为理想运放，输入为0时，则：
但实际运放有失调电压（VIO），失调电流（IIO），输入偏置电流（IIB）。依据失调电流，输入偏置电流的定义，有：
解方程组，得：

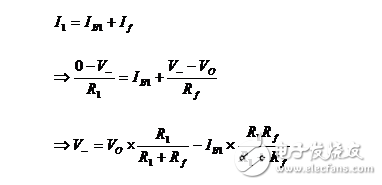

在反相端用KCL，有：

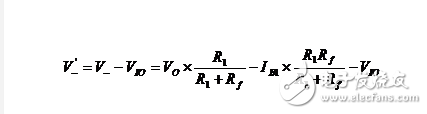

考虑到失调电压，实际反相端电压为：
而：

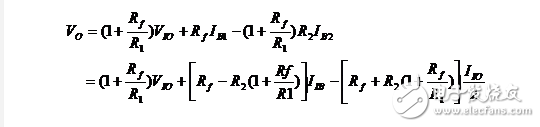

将所有参数代入，解得：
当R2=R1//Rf时，
此时由输入偏置电流IIB产生的失调电压为0。
运放输入端所接电阻要平衡，目的是使运放的偏置电流不会产生附加的失调电压。但有些电路对失调电压要求并不高。例如交流音频放大器，有些运放偏置电流 很小，即使输入端电阻不平衡也不会对失调电压产生什么影响，这些电路就可以不要求输入端电阻平衡。尤其是现在基于CMOS工艺的运放，输入偏置电流都是几 个pA，加不加平衡电阻的影响就微乎其微了。
