　　电工布线是被很多人忽略的一个项目，其实这也是个威廉希尔官方网站 活，因地制宜地设计布线方案、而且要同时注重美观和实用，同时要求具有一定的可扩展性。即要留有一定的余地，考虑到以后的改电路，可以预先作好发展规划。

　　首先我们要综合考虑诸多因素来合理制定布线方案，制定详细的操作流程，并形成相关的计划文档，并在此基础上初步预算出所需的布线设施及相关布线材料，作好采购计划。供电布线方面的产品，主要包括：电表（含电表箱）、电线、空气开关、多用插座、灯具、配电线箱等。这些产品的质量都跟后期的用电安全息息相关。比如空气开关要选择精密度高的、安全性好的开关，多用插座建议购买那种单独的带线盒的插座。如果施工不当就容易出现漏电、短路等问题，甚至引发火灾、触电事故。

　　一：电工布线技巧_电工布线步骤_电工电线布线方法-----布线要求

　　1．一般用于插座的为单芯线2.5平方电线，3匹以上空调用单芯线4平方电线，单芯线6平方电线用于总进线，双色线用于接地线。

　　2．按不同颜色三卷为一组（用于零线、火线、地线）用于灯具照明的为单芯线1.5平方电线，按不同颜色两卷为一组（用于零线、火线）。

　　3．二芯、三芯护套线是做明线使用，多用于工地上施工用，家装不太用到。

　　4．音响线越粗越好，建议选用2*1.52或2*1.2规格５．电视分配器分得越多，电视信号越差，建议尽量选用6分配以下。

　　5，每套住宅进户处必须设嵌墙式住户配电箱。住户配电箱设置电源总开关，该开关能同时切断相线和中性线，且有断开标志。每套住宅应设电度表，电度表箱应分层集中嵌墙暗装设在公共部位。

　　6，住户配电箱内的电源总开关应采用两极开关，总开关容量选择不能太大，也不能太小；要避免出现与分开关同时跳闸的现象。

　　7，电气插座宜选用防护型，插座回路必须加漏电保护。

　　8，电源、电话、电视线路应采用阻燃型塑料管暗敷。

　　9，电话和电视等弱电线路也可采用钢管保护，电源线采用阻燃型塑料管保护。

　　10. 电气线路应采用符合安全和防火要求的敷设方式配线。导线应采用铜导线，家庭装横中线路已转为穿管暗敷，既符合安全又达到防火要求。

　　11．由电度表箱引至住户配电箱的铜导线截面不应小于10mm2，住户配电箱的配电分支回路的铜导线截面不应小于2.5mm2。

推荐阅读：30年行家实例解读家装电工布线口诀

　　二：电工布线技巧_电工布线步骤_电工电线布线方法------电工布线原则

　　电工布线应根据线路要求、负载类型、场所环境等具体情况，设计相应的布线方案，采用适合的布线方式和方法，同时应遵循以下一般原则。

　　1．选用符合要求的导线

　　对导线的要求包括电气性能和机械性能两方面。导线的载流量应符合线路负载的要求，并留有一定的余量。导线应有足够的耐压性能和绝缘性能，同时具有足够的机械强度。一般室内布线常采用塑料护套导线。

　　2．尽量避免布线中的接头

　　布线时，应使用绝缘层完好的整根导线一次布放到头，尽量避免布线中的导线接头。因为导线的接头往往造成接触电阻增大和绝缘性能下降，给线路埋下了故障隐患。如果是暗线敷设（实际上室内布线基本上都是暗线敷设），一旦接头处发生接触不良或漏电等故障，很难查找与修复。必需的接头应安排在接线盒、开关盒、灯头盒或插座盒内。

　　3．布线应牢固、美观

　　明线敷设的导线走向应保持横平竖直、固定牢固。暗线敷设的导线一般也应水平或垂直走线。导线穿过墙壁或楼板时应加装保护用套管。敷设中注意不得损伤导线的绝缘层。

　　三：电工布线技巧_电工布线步骤_电工电线布线方法------明线的布线方法

　　明线是指将导线沿墙壁或天花板明敷设，包括塑料线卡固定、钢精扎头固定、瓷夹板固定、塑料线槽板固定等形式。明线通常采用单股绝缘硬导线或塑料护套硬导线，这样有利于固定和保持走线平直。

　　1．塑料线卡固定

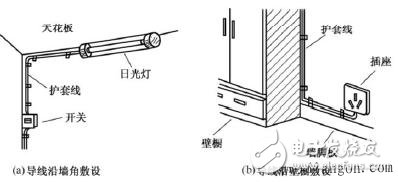

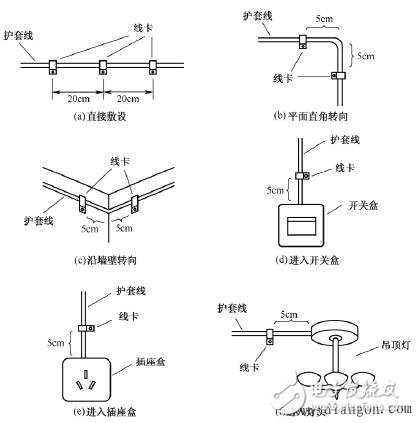

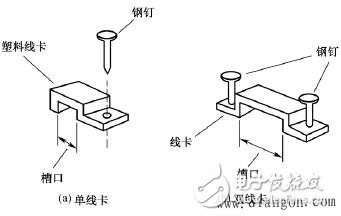

　　塑料线卡如图1所示，由塑料线卡和固定钢钉组成，图（a）为单线卡，用于固定单根护套线；图（b）为双线卡，用于固定两根护套线。线卡的槽口宽度具有若干规格，以适用于不同粗细的护套线。敷设时，首先将护套线按要求放置到位，然后从一端起向另一端逐步固定。固定时，按图2所示将塑料线卡卡在需固定的护套线上，钉牢固定钢钉即可。一般直线段可每间隔20cm左右固定一个塑料线卡，并保持各线卡间距一致。在护套线转角处、进入开关盒、插座盒或灯头时，应在相距5～10cm处固定一个塑料线卡，如图3所示。走线应尽量沿墙角、墙壁与天花板夹角、墙壁与壁橱夹角敷设，并尽可能避免重叠交叉，既美观也便于日后维修，如图4所示。如果走线必须交叉，则应按图5所示用线卡固定牢固。两根或两根以上护套线并行敷设时，可以用单线卡逐根固定［见图6（a）］，也可用双线卡一并固定［见图6（b）］。布线中如需穿越墙壁，应给护套线加套保护套管，如图7所示。保护套管可用硬塑料管，并将其端部内口打磨圆滑。

　　图1

　　图2

　　图3

　　图4

　　图5

　　图6

　　图7

　　2．钢精扎头固定

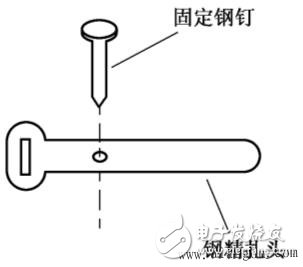

　　钢精扎头由薄铝片冲轧制成，形状如图8所示。用钢精扎头固定护套线的方法与使用塑料线卡类似，需注意的地方例如：应沿墙角或壁橱边沿敷设，直线段固定点的间距，护套线进入转角、开关盒或插座盒时的固定距离，交叉走线及并行走线的固定方法等，均与塑料

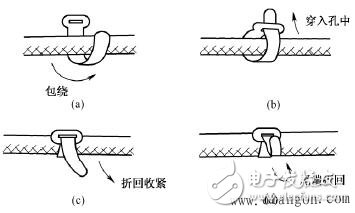

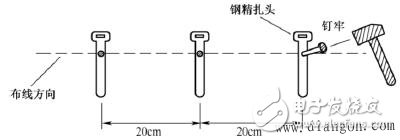

　　线卡固定布线相同。与塑料线卡所不同的是，采用钢精扎头固定时应先将钢精扎头固定到墙上，方法如图9所示，沿确定的布线走向，用小钢钉将钢精扎头钉牢在墙上，各钢精扎头间的距离一般为20cm左右，并保持间距一致。然后将护套线放置到位，从一端起向另一端逐步固定。固定时，按图10所示用钢精扎头包绕护套线并收紧即可。

　　图8

　　图9

　　图10

　　3．瓷夹板固定

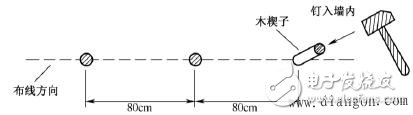

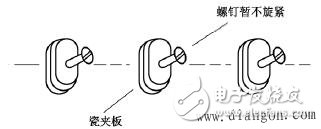

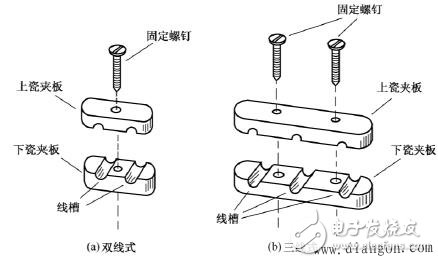

　　瓷夹板适用于固定单股绝缘导线。瓷夹板有双线式、三线式等形式，包括上瓷板、下瓷板和固定螺钉，如图11所示。双线式瓷夹板具有两条线槽，用于固定两根导线。三线式瓷夹板具有3条线槽，用于固定3根导线。布线时，先按图12所示沿布线走向每隔80cm左右在墙壁上钻孔并钉入木楔子，各木楔子间距应一致。再将瓷夹板用木螺钉轻轻固定在木楔子上，如图13所示，木螺钉暂不要拧紧。

　　然后将两根单股绝缘导线分别放入瓷夹板的两条线槽内，拧紧固定螺钉即可。固定时，应如图14所示，先拧紧一端的瓷夹板，拉直导线后再拧紧另一端的瓷夹板，最后拧紧中间各个瓷夹板，这样可以保持走线平直美观。如果布线需转向，应在距导线转角处5～10cm用瓷夹板固定，如图15所示。4根导线平行敷设时，可以用双线式瓷夹板每两根分别固定，也可用三线式瓷夹板整体固定，分别如图16（a）、图16（b）所示。

　　图11

　　图12

　　图13

　　图14

　　图15

　　图16

　　4．塑料线槽板固定

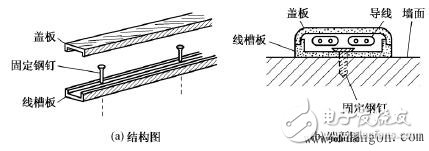

　　塑料线槽板结构如图17所示，由线槽板和盖板组成，盖板可以卡在线槽板上。采用塑料线槽板固定布线，是指将导线放在线槽板内固定在墙壁或天花板表面，如图18所示，直接看到的是线槽板而不是导线，因此比直接敷设导线要美观一些。由于线槽板一般由阻燃材料制成，所以采用塑料线槽板布线还提高了线路的绝缘性能和安全性能。

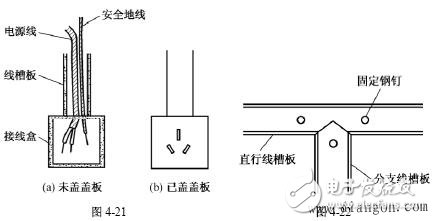

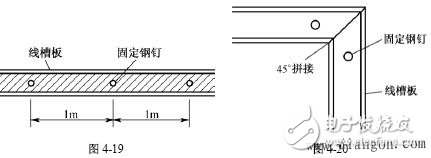

　　布线时，首先按设计的线路走向将线槽板固定到墙壁上，如图19所示每隔1m左右用一钢钉钉牢。如在大理石或瓷砖墙面等不易钉钉子的地方布线，则可用强力胶将线槽板粘牢在墙壁上。固定线槽板时要保持横平竖直，力求美观。在导线90°转向处，应将线槽板裁切成45°角进行拼接，如图20所示。线槽板与插座盒（开关盒、灯头盒等）的衔接处应无缝隙，如图21所示。线槽板固定好后，将导线放置于板槽中，再将盖板盖到线槽板上并卡牢，布线即告完成。塑料线槽板有若干种宽度规格，可根据需要选用。同方向的并行走线可放入一条线槽板内，转向时再分出。图22所示为线槽板的分支连接。

　　图17

　　图18

　　四：电工布线技巧_电工布线步骤_电工电线布线方法------暗线的布线方法

　　暗线敷设是指将导线埋设在墙内、天花板内或地板下面，表面上看不见电线，可更好地保持室内的整洁美观。暗线一般采用穿管敷设的方法，室内布线通常采用硬塑料管。在一般居室墙面上短距离布线也可将无接头的护套线直接埋设。
