电工是日常生活经常会要碰到的，做电工必须要了解游一些基础的电工知识，比如一些电路的常见故障要会判断。
1. 开路
如灯丝断了；灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。 开路会造成用电器无电流通过而无法正常工作。
2. 短路
如接在灯座内两个接线柱的火线和零线相碰；插座或插头内两根接线相碰； 火线和零线直接连接而造成短路。短路会把熔丝熔断而使整个照明电路断电，严重者会烧毁线路引起火灾。
3. 过载
电路中用电器的总功率过大或单个用电器的功率过大。 产生的现象和后果如同短路。
4. 电路接触不良
如灯座、开关、挂线盒接触不良；熔丝接触不良；线路接头处接触不良等。 这样会使灯忽明忽暗，用电器不能连续正常工作。
5. 电路本身连接错误而引起故障
如插座的两个接线柱全部接在火线或零线上；开关误接在主线中的火线上；灯泡串联接在电路中等。
要想做的更好，首先就要把基础打牢，下面我们分享给大家一些电工基础常识。
一；电工基本常识：电工常见电路接线大全_电工常用符号_电工口诀-----电工常见电路接线大全分享

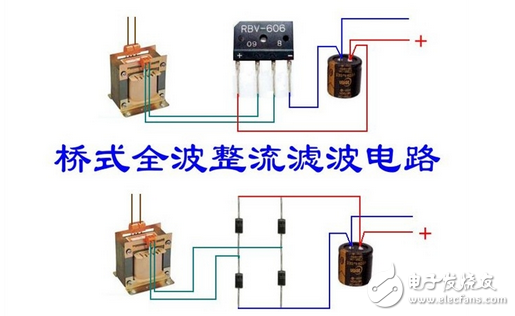

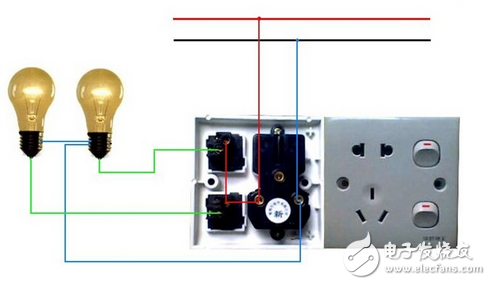

下面我们主要给大家分享一下电工常见的电路接线图。我们为大家整理了电工最常见电路_电工常见电路接线图_电工最常见电路的实物接线图_电工最常见电路实物图集。

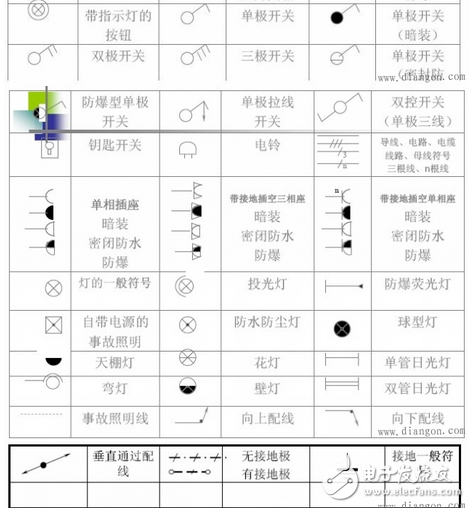

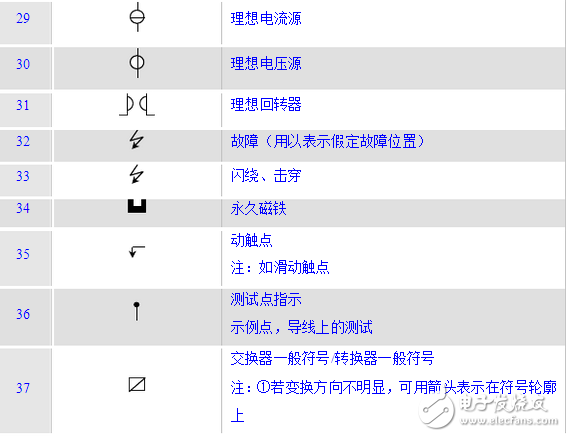

二；电工基本常识：电工常见电路接线大全_电工常用符号_电工口诀-----电工常用符号分享：
装饰前一定要有（强电，弱电）施工图，竣工时提供电气工程竣工图，电气工程图种类很多，一般按功用可以分成电气系统图、内外线工程图、动力工程图、照明工程图、弱电工程图及各种电气控制原理图。
那么电工常用符号就必要能够看懂，上图就是我们汇总分享给大家参考的。
三；电工基本常识：电工常见电路接线大全_电工常用符号_电工口诀-----电工口诀分享：
电工在工作工程中会积累很多的高价值的经验，而且这些经验通常是非常有价值的，比如同一室内的电源、电话、电视等插座应在同一水平标高上，高差应小于5mm；强电路和弱电路禁止穿在同一套管内。下面我们把资深电工的一些经典口诀分享给大家。
普通用电器配2.5mm2 铜导线。空调等大功率用电器需配4mm2 或6mm2铜导线。
变压器在运行中，变压器各相电流不应超过额定电流；最大不平衡电流不得超过额定电流的25%。变压器投入运行后应定期进行检修。
同一台变压器供电的系统中，不宜保护接地和保护接零混用。
电压互感器二次线圈的额定电压为100V。
电压互感器的二次侧在工作时不得短路。因短路时将产生很大的短路电流，有烧坏互感器，为此电压互感器的一次，二次侧都装设熔断器进行保护。
电压互感器的二次侧有一端接地。这是防止一，二次线圈绝缘击穿时，一次高压窜入二次侧，危及人身及设备的安全。
电流互感器在工作时二次侧接近于短路状况。二次线圈的额定电流为5A
电流互感器的二次侧在工作时决不允许开路，
电流互感器的二次侧有一端接地，防止其一、二次线圈绝缘击穿时，一次侧高压窜入二次侧。
电流互感器在联接时，要注意其一、二次线圈的极性，我国互感器采用减极性的标号法。
安装时要注意接线正确可靠，并且二次侧不允许接熔断器或开关。即使某种原因要拆除二次侧的仪表或其他装置时，也先将二次侧短路，然后再进行拆除。
低压开关是指1KV以下的隔离开关、断路器、熔断器等等
低压配电装置所控制的负荷，分路清楚，严禁一闸多控和混淆。
低压配电装置与自备发电机设备的联锁装置应动作可靠。严禁自备发电设备与电网私自并联运行。
低压配电装置前后左右操作维护的通道上应铺设绝缘垫，严禁在通道上堆放其他物品。
接设备时：先接设备，后接电源。
拆设备时：先拆电源，后拆设备。
接线路时：先接零线，后接火线。
拆线路时：先拆火线，后拆零线。
低压熔断器不能电动机的过负荷保护。
熔断器的额定电压大于等于配电线路的工作电压。
熔断器的额定电流大于等于熔体的额定电流。
熔断器的分断能力大于配电线路出现的最大短路电流。
熔体额定电流的选用，满足线路正常工作电流和电动机的起动电流。
对电炉及照明等负载的短路保护，熔体的额定电流等于或稍大于负载的额定电流。
对于单台电动机，熔体额定电流≥（1.5-2.5）电机额定电流
熔体额定电流在配电系统中，上、下级应协调配合，以实现选择性保护目的。下一级应比上一级小。
瓷插式熔断器应垂直安装，采用合格的熔丝，不得以其他的铜丝等代替熔丝。
螺旋式熔断器的电源进线应接在底座的中心接线端子上，接负载的出线应接在螺纹壳的接线端子上。
更换熔体时，先将用电设备断开，以防止引起电弧
熔断器应装在各相线上。在二相三线或三相四线回路的中性线上严禁装熔断器
熔断器主要用作短路保护
熔断器作隔离目的使用时，将熔断器装设在线路首端。
熔断器作用是短路保护。隔离电源，安全检修。
刀开关作用是隔离电源，安全检修。
胶盖瓷底闸刀开关电气照明线路、电热回路的控制开关，也作分支电路的配电开关
三极胶盖闸刀开关在适当降低容量时可以用于不频繁起动操作电动机控制开关，
三极胶盖闸刀开关电源进线应按在静触头端的进线座上，用电设备接在下面熔丝的出线座上。
刀开关在切断状况时，手柄应该向下，接通状况时，手柄应该向上，不能倒装或平装，
三极胶盖闸刀开关作用是短路保护。隔离电源，安全检修。
低压负荷开关的外壳应可靠接地。
选用自动空气开关作总开关时，在这些开关进线侧有明显的断开点，明显断开点可采用隔离开关、刀开关或熔断器等。
熔断器的主要作用是过载或短路保护。
电容器并联补偿是把电容器直接与被补偿设备并接到同一电路上，以提高功率因数。
改善功率因数的措施有多项，其中最方便的方法是并联补偿电容器。
墙壁开关离地面应1.3米、墙壁插座0.3米
拉线开关离地面应2-3米
电度表离地面应1.4—1.8米
进户线离地面应2.7米
路，一，二级公路，电车道，主要河流，弱电线路，特殊索道等，不应有接头。
塑料护套线主要用于户内明配敷设，不得直接埋入抹灰层内暗配敷设。
导线穿管要求管内导线的总截面积（绝缘层）不大于线管内径截面积的40％。
管内导线不得有接头，接头应在接线盒内；不同电源回路、不同电压回路、互为备用的回路、工作照明与应急照明的线路均不得装在同一管内。
管子为钢管（铁管）时，同一交流回路的导线穿在同一管内，不允许一根导线穿一根钢管。
一根管内所装的导线不得超过8根。
管子为钢管（铁管）时，管子要可靠接地。
管子为钢管（铁管）时，管子出线两端加塑料保护套。
导线穿管长度超过30米（半硬管）其应装设分线盒。
导线穿管长度超过40米（铁管）其应装设分线盒。
导线穿管，有一个弯曲线管长度不超过20米。其应装设分线盒。
导线穿管，有二个弯曲线管长度不超过15米。其应装设分线盒。
导线穿管，有三个弯曲线管长度不超过8米。其应装设分线盒。
在采用多相供电时，同一建筑物的导线绝缘层颜色选择应一致，即保护导线（PE）应为绿/黄双色线，中性线（N）线为淡蓝色；相线为L1－黄色、L2－绿色、L3－红色。单相供电开关线为红色，开关后采用白色或黄色。
配线应分色，相线（L）颜色应统一，零线（N）宜用黑色，保护线（PE）必须用黄绿双色。
导线的接头不应在绝缘子固定处，接头距导线固定处应在0.5米，以免妨碍扎线及折断.
