AMD CPU的发展简史：从x86-64位威廉希尔官方网站 到全新的 Ryzen 架构

　　今年，众所期待的 AMD Ryzen CPU 终于上市了。从 2012 年开始研发，背负着带领AMD 重返荣耀的 CPU，一上市便造成轰动。极高的性价比以及低功耗，为笔电以及桌机的 CPU 市场，注入了活水。下面就随嵌入式小编一起来了解一下相关内容吧。

　　64 位处理器的兴起

　　在 32 位 CPU 中，如果单纯以 CPU 做存储器定址时，4GiB 为其极限。多余的空间，则需额外的软硬件支持。在早期的超级电脑中，这一类的需求可以靠钱解决。然而，随着存储器威廉希尔官方网站 的发展，在一般商业甚至是一般消费性市场中，4G 以上的存储器将越来越常见。如果有一款 CPU 可以直接定址大量的存储器，将带来相当大的优势。

　　因此，从 90 年代起，众多的 CPU 制造商开始研发制造 64 位的 CPU。其中，PC 市场的领头羊，Intel 便从 1994 年开始，和 HP 共同发展新的 64 位指令集架构以及 CPU，以因应接下来的 CPU 市场竞争。然而，Intel 所提出的 64 位 CPU，其指令集架构和旧有的 x86 截然不同，将导致原有的程序会无法在新的 Intel CPU 上执行。

　　1999 年时，AMD 则发布和 Intel 截然不同的方法。AMD 决定将既有的 x86 指令集架构，扩增成 64 位的指令集。采用这个方法意味着原有的程序，将得以执行在新的 AMD 64 位的 CPU 上，大大减低后续重新编写程序的需求。指令集架构的差异，替 AMD 立下胜利的基石。

　　64 位指令集架构之战，AMD 大获全胜

　　在 2001 年，Intel 终于发布其第一款的 64 位 CPU──Itanium。然而，这一款 CPU 在市场的接受度却没有如同其所预期般，迅速的被采用。最主要的原因，莫过于软件的数量不足、以及和其他 64 位处理器相比的弱势效能。

　　其中，软件数量不足的关键，就在于指令集架构的差异。在高速计算里面，为了让程序得以执行的更快，大多数的工程师会修改或直接编写组合语言，以期让程序能更符合硬件的执行模式。如果更换不同的指令集架构，将需要耗费大量的时间修改组合语言，甚至重新开发整个程序。

　　此外，没有明显优势的 CPU 效能，也让开发商不愿投入更多的资源在 Intel 的 Itanium 上。因此，Intel 只能加速下一款 CPU 的开发，以期待能满足市场的需求。

　　2003 年，震撼市场的消息发出。AMD 发布了第一款 x86-64 的 CPU──Opteron 以及 Athlon 64。光是让既有的 32 位 CPU 运行于其上，就已经为 AMD 添增光彩。更不用说新的 CPU 所采用的硬件架构 K8 是何等的强悍。

　　扭转颓势，Intel 版 x86-64 现身

　　为了避免商用以及高速科学计算领域的市占率下滑，Intel 于 2004 年时紧急推出新的 Xeon CPU。此外，在桌机市场，Athlon 64 的优秀效能，让 Intel 不得不以既有的 Pentium 4 为基础将指令集架构扩展至 64 位。

　　然而，即使 Intel 推出新了的 CPU，其 CPU 硬件架构效能提升却不足，导致新的 CPU 效能稍微落后采用 K8 架构的 Opteron 以及 Athlon 64。K8 架构成了传说，为 AMD 带来荣耀。同时，其主要硬件架构师 Jim Keller 也逐渐为人所知。

　　迈向多核心之路，黄金交叉将出现？

　　在 2005 年 5 月时，AMD 以及 Intel 皆发布了消费者市场的双核心 CPU，分别为 AMD Athlon 64 X2 以及 Intel Pentium D。第一款消费市场的双核心 CPU，揭开了崭新的时代序幕。多的核心便意味著作业系统中的多执行绪，可以同时运行在一颗 CPU 中，大幅降低执行绪所需等待的时间。

　　比较这两款 x86-64 双核心 CPU 的效能时，这一次，AMD 持续维持着其领先的姿态，Athlon 64 X2 的效能大幅超越 Pentium D。AMD CPU 的市占率一举攀升，就在黄金交叉将要出现之时。Intel 展开逆袭，2006 年 8 月，Intel 推出了下一代的 CPU──Core 2 系列。

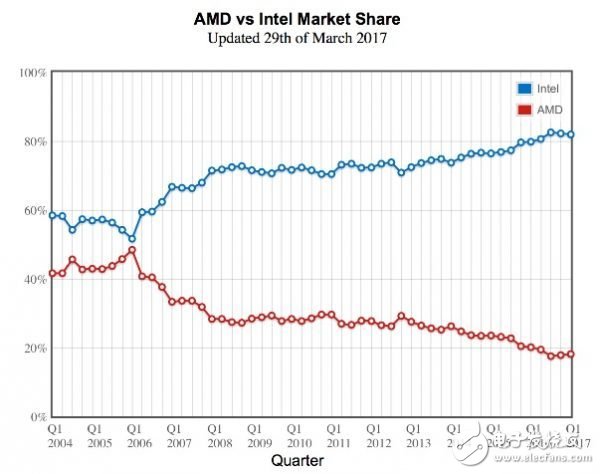

　　▲ 由 CPU Benchmarks 所统计的资料，该资料是统计全球使用该款 benchmarks 的 CPU 厂牌。虽然不是实际的 CPU 出货量，但是足以当做参考。（Source：CPU Benchmarks）

　　新系列的 Intel CPU，断开和 Pentium 4 的关联，以 Pentium III 的 CPU 硬件架构为基础重新设计，并采用 AMD 所发展的 64 位指令集架构。这一次，Intel 以过往成功的产品为基础并重新设计，以 Core 为名重新出发。这一次，Intel 结束产品线的混乱以及产品效能低落的数年。

　　同步多线程，彻底发挥 CPU 核心的计算能力

　　在 2008 年，Intel 将其 Hyper-Threading 的威廉希尔官方网站 重新导入 Core i 系列 CPU，也就我们现在所熟知的 i3、i5、i7 处理器。所谓的 Hyper-Threading，便是在一个 CPU 核心内部在将其分成两份。然而，究竟是如何将 CPU 切成两份呢？根据 Intel 于 2002 年所发布的Hyper-Threading Technology Architecture and Microarchitecture便可略知一二。

　　在论文中，Intel 便给出了两张比较图。两个核心最主要的差异，在采用 Hyper-Threading 威廉希尔官方网站 中的 CPU 中，Architecture State 单元会比一般的核心多一个。大致上，Architecture State 单元包含了多数的暂存器以及中断讯号的控制器等，用以记录执行绪执行的资讯，是无法被共用的资料。

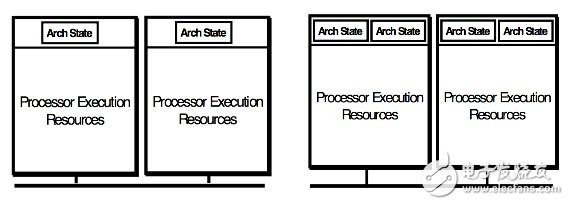

　　▲ 左图为未采用 Hyper-Threading 威廉希尔官方网站 的 CPU Cores，右图则是采用了 Hyper-Threading 威廉希尔官方网站 的 CPU Cores，其中，两者间的差异为一个 CPU Core 中有不同数量的 Architecture State 单元。（Source：Intel Technology Journal Vol. 1）

　　因此，在采用这个威廉希尔官方网站 之后，只需要额外的 5% 面积，便可以达成更高的指令集平行化，让 CPU 尽可能地满载，释放 CPU 所有的潜能。根据这一篇论文中所提供的数据，采用这一项威廉希尔官方网站 后，在多执行绪的执行情况下，将可带来将近 30% 的效能提升，相当惊人。

　　做为应对，AMD 于 2011 年推出 Bulldozer，其采用的并非是 Intel 所使用的 SMT 威廉希尔官方网站 ，而是 Clustered MultiThreaded（CMT）威廉希尔官方网站 。此威廉希尔官方网站 是将一颗 CPU 内部的整数执行单元复制一份，让 CPU 具备在同一核心内部执行两个执行绪能力，在后续要扩增核心的计算能力上，相当的容易，所需要的修改相对的较少。

　　然而，其缺点便是没有办法共用执行单元，无法享有 SMT 中最重要的优点，用两个 Thread 尽可能让执行单元不会有空闲状态。此外，两个独立的 L1 Cache 虽然感觉在实作上会比较简单。但是，为了要维持 Cache 的一致性，便需要拥有额外的 Core 内部资料交换单元，大大的提升控制电路的复杂性。

　　最后，结果便是众所皆知的，AMD 于 x86 的 CPU 市占率直直落，现今在中高端的笔电市场中，更几乎看不到采用 AMD CPU 的产品。就在 AMD 要消失在市场之中时，Zen CPU 的消息传出！

　　Ryzen CPU，硬件架构的重新设计

　　在 2012 年，K8 的主要硬件架构师 Jim Keller 回到 AMD。这一次，他的回归，让 AMD 重返荣耀的声音响起。是否新的 CPU 可以再现 K8 的传说？这一次的 Ryzen CPU 和先前的 AMD CPU 有何差异？

　　将底层硬件架构做比较，可以发现 Ryzen CPU，取消了 Bulldozer 所提出的 Integer Cluster，并以类似 Intel Hyper-Threading 的威廉希尔官方网站 取而代之。如此便能让 CPU 尽可能地达到满载的状况。

　　此外，新的 Ryzen CPU 也引进了 Intel 于 Sandy Bridge 架构开始采用的 Micro-op Queue，以减少重新 Decode 的需求，提升单次可执行的指令数。借由更多先进的威廉希尔官方网站 ，让 AMD 得以获得大幅度的效能提升。也因此，AMD 公布 Ryzen CPU 其每个周期可以执行的指令比前一代 CPU 多 52%，改善幅度相当大。

　　至于实际的 Ryzen CPU 效能如何呢？现在已经有相当多的评测文章将 Intel Kaby Lake 系列和 Ryzen 系列 CPU 做比较，在这不再多做评比。不过，在一般的应用上，AMD 的 CPU 不会再像之前的 CPU，看不到 Intel CPU 的车尾灯。

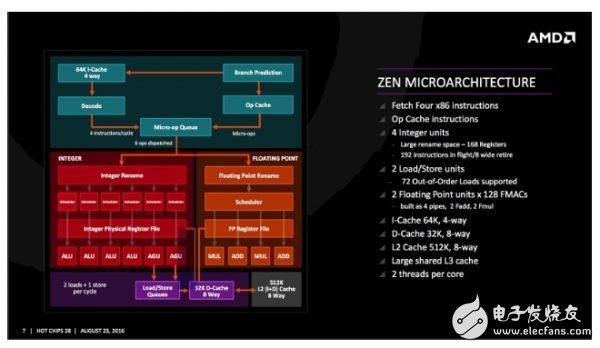

　　▲ AMD 于 2016 年 HOT CHIPS 上所发布的架构图。从图中可以发现，新的架构取消掉 CMT 的威廉希尔官方网站 ，让 CPU 核心变得较不复杂。（Source：AMD）

　　至此，我们已经看完了两大 x86 巨头间的厮杀，同时在短短的 17 年间，CPU 产业已经采用相当多的威廉希尔官方网站 ，以满足与日渐增的计算需求。千禧年后 CPU 的发展简史，让我们见证了一代 CPU 王者的兴起没落以及归来。

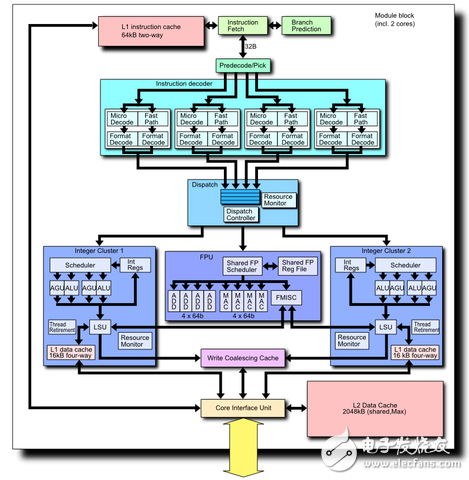

　　▲ 从图中可以发现在 AMD Bulldozer 中，一共有两个整数运算单元，此威廉希尔官方网站 便称为 Clustered MultiThreaded。（Source：By Shigeru23 （Made by uploader （ref：［1］， ［2］， ［3］）） ［GFDLor CC BY 3.0］， via Wikimedia Commons）
