微功耗IC免除心率监护仪的后顾之忧

　　计便携式心率监护仪时的严格要求足以令任何人头疼不已。首先，心脏监护仪必须符合最高安全性、可靠性和精度标准。设计师还必须应对纽扣电池有限的电量。一方面，要满足市场对更多功能的需求，另一方面，又不能增大空间、功率或成本，令人头疼的问题接踵而来。

　　幸运的是，解决办法是存在的。运用多种最新微功耗、高精度IC芯片，可以设计出一款功能更加齐全的低功耗心率监护仪（HRM）。

　　低功耗IC最重要的功能是延长HRM所用电池的寿命，HRM用于实时测量病人的心率，或者把心率记录下来供以后研究使用。便携式HRM需要依靠电池长时间工作，因此，需要功耗低。数十年以来，动态心电监护仪和其他便携式ECG系统一直采用低电压电池供电，以确保安全。心脏病病人或敏感设备最不需要的是突然涌现的“热”线电压。微功耗IC采用低电压和电流工作，因此能节省电池电量。

　　HRM的interwetten与威廉的赔率体系 前端

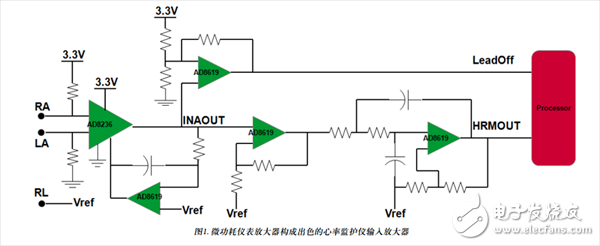

　　HRM的主要目的是计算心率和显示ECG波形，同时还应提供导联脱落检测功能。图1显示了HRM设计的框图。模拟前端利用下列器件构建：微功耗仪表放大器、运算放大器以及一个内置12位ADC、采样保持放大器和数字处理器的微型转换器。处理后的数据送往PC进行显示。

　　微功耗仪表放大器构成出色的输入放大器， 其低功耗、小尺寸、整个频率范围内的高共模抑制比（CMMR）、轨到轨输入和输出等特性非常适合这种电池供电型应用。高性能微功耗仪表放大器可解决许多常见的人体皮肤电位（范围为0.2 mV至2 mV）测量难题。对于这种应用，最佳仪表放大器应当具有高CMMR以便抑制共模信号，例如手术室设备的线路噪声或高频EMI等。轨到轨输出特性提供宽动态范围，支持比典型仪表放大器更高的增益。此外，设计人员应当利用微功耗仪表放大器来实现自然RC滤波器；当放大器之前使用串联输入电阻时，该RC滤波器可以降低高频噪声。

　　在主信号链中，微功耗仪表放大器后接一个积分器反馈网络，利用4.7 μF电容和100 kΩ电阻实现，用以设置高通滤波器的−3 dB截止频率。它抑制电极的半电池超电势可能产生的差分直流失调。微功耗运算放大器提供13倍的额外增益以便放大弱信号。一个有源二阶低通贝塞尔滤波器消除约50 Hz以上的信号。

　　由于电路采用电池供电，因此将电路的基准电压连接到病人时，就能用作基准电压，从而提高共模抑制性能。这对于测量ECG信号很重要。注意，有些机器是从踩踏板获得电源，因此不使用隔离。

　　基准电压

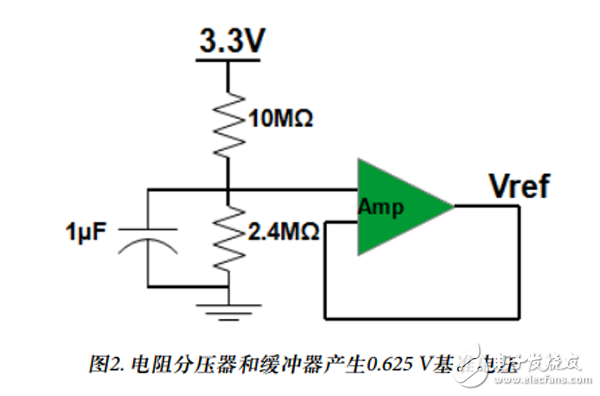

　　本设计假设ECG信号范围为0.2 mV至2 mV。为防止信号被箝位并使ADC的动态范围最大（0 V至1.25 V），设计中增加0.625 V偏置。如图2所示，电阻分压器和缓冲器产生0.625 V基准电压，它也用于偏置ECG信号（见图1）。

　　导联脱落检测

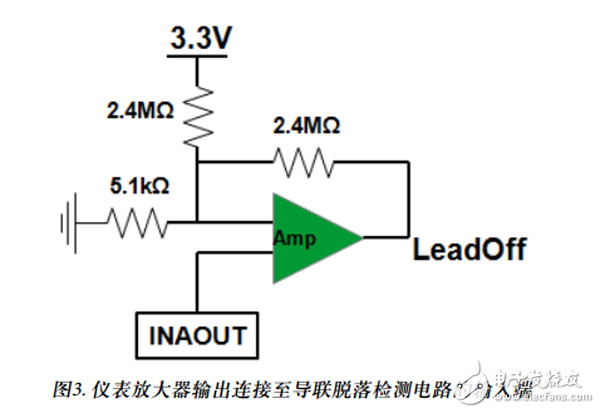

　　如果电极接触不良，HRM应提供警示信号。当电极脱离病人时，这些电阻与微功耗仪表放大器输入端的两个20 MΩ电阻（见图1）一起使输入发生偏移。正常工作时，微功耗仪表放大器的输出是基准电压；如果一个电极脱落，输出将变为0 V。图3所示为导联脱落检测电路，微功耗仪表放大器的输出端连接到检测电路的输入端。

　　事实上，导联脱落检测电路是一个比较器，迟滞利用一个放大器实现。用一个高增益比较器来确定输入电压是高于还是低于基准电压，并输出一个代表净差符号的电压。迟滞通过少量正反馈消除噪声导致的不稳定性。单电源供电时，需要偏移基准电压，使电路完全在第一象限工作。图4显示了实现方法。电阻分压器 （R2和R1）产生一个正基准电压，用以与输入电压进行比较。图4中给出了设计直流阈值所用的公式。

　　正常工作时，微功耗仪表放大器的输出应是 ；如果导联脱落，比较器的输出将变为0 V。当比较器的输出上升到3.3 V时，微功耗仪表放大器的输出也是0 V。根据微控制器的中断模式不同，上升沿或高电平可以触发微控制器的中断。当导联再次接上时，比较器的输出降至0 V，下降沿或低电平可以触发中断。

　　微型转换器中的信号处理

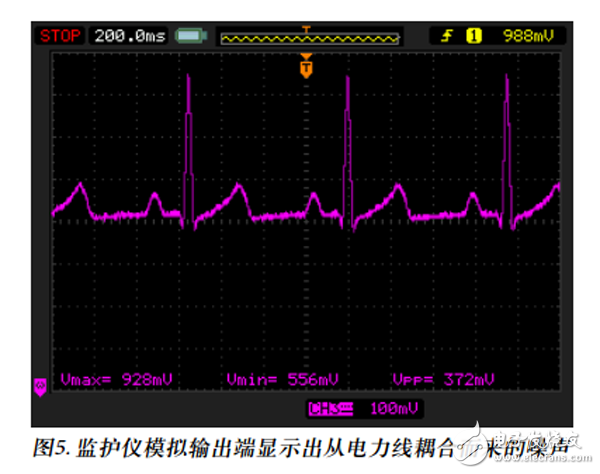

　　图5显示了HRM的模拟输出。我们可以看到从220 V电力线耦合而来的50 Hz噪声。采集到的信号可以通过微型转换器中的数字陷波滤波器处理。为此，我们根据200 Hz的采样频率，设计了一个二阶FIR滤波器。陷波滤波器采用极点零点放置方法，用于抑制50 Hz干扰。

　　MATLAB提供的FDATool工具（如图6所示）用于设计陷波滤波器。在极点零点图中，将两个零点处于±π/2相位。对于200 Hz采样速率，50 Hz成分将被消除。

　　零点处于单位圆中—FIR的系数为整数—因此微型转换器的计算负担大为减轻。传递函数为：

　　可以将该传递函数转换为可编程递归算法，

　　其中：

　　n表示当前值

　　n-1表示前一时刻的值，依此类推。

　　根据系数，C代码如图7所示。

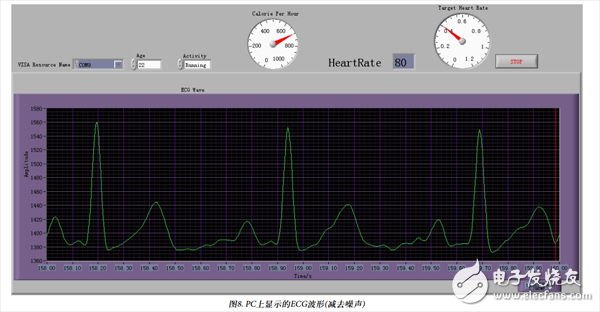

　　图8所示为数字陷波滤波器之后的ECG波形。50 Hz噪声已被消除。

　　心率计算的精度

　　根据“心脏监护仪、心率仪和警报系统”标准ANSI/AAMIEC13:2002，容许的心率仪最小范围应为30 bpm至200 bpm，容许的读数误差“不得大于输入速率的±10%或±5 bpm，以较大者为准。”

　　该HRM设计利用Fluke MPS450多参数ECG仿真器以不同心率在HRM板的输入端产生ECG信号。微型转换器对电路板的输出进行采样并计算心率值，然后传输至PC显示出来。

　　功耗

　　HRM设计采用锂电池或纽扣电池供电，以便可以长时间用在便携应用中，例如运动监护。应保证模拟前端能够采用1.8 V到5 V的电压工作。

　　采用3.3 V电源时，模拟前端板的功耗为300 µA，微型转换器的功耗为330 µA（使用1 MHz系统内部时钟）。HRM的总功耗为660 µA。假设纽扣电池容量为50 mA，则可确保工作约75小时—对便携式监护仪来说，这一续航时间已经非常了不起—这在很大程度上要归功于低功耗IC。
