TDC-GP21高集成度超声波热量表解决方案

　　acam公司进一步推出了针对超声波热量表的高集成度TDC-GP21，在性能质量，功耗及其他各个方面将全面超越TDC-GP2，成为超声波热量表的首选。

　　TDC-GP21介绍：

　　在2010年的11月底，德国acam公司在原有的基础上，又专门针对超声波热量表的一些特性，进行了更深入的研究和改进，最终推出了新一代针对超声波热量表所设计的的芯片TDC-GP21。这颗芯片采用QFN32管脚的封装形式，除了具备了TDC-GP2的功能以外，还额外集成了超声波热量表所需要的信号处理interwetten与威廉的赔率体系 部分，比如模拟开关，以及低噪声斩波稳定(自动进行温度电压校正)模拟信号比较器，以及内部集成了温度测量所需施密特触发器，使超声波热量表的设计开发非常简单，大大降低材料和人工成本，并且将测量质量和功耗提升到了一个前所未有的等级，实现了更高集成度，更低功耗，更高精度的超声波热量表方案。TDC-GP21所能够实现的性能，是TDC-GP2所无法达到的。

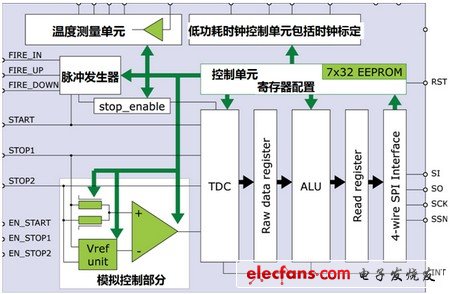

　　TDC-GP21内部结构图

　　上图中绿色部分，为专门针对热量表所集成的单元。

　　模拟控制部分将信号的发射接收的处理变得前所未有的简单，模拟信号和整个流程控制直接由这个部分来处理和自动操作，而且斩波稳定比较器可以保证测量的质量;

　　温度部分集成了施密特触发器，直接接上温度传感器和参考电阻就可以进行高精度的测量，测量的性能远远超过热量表所需的要求;

　　7x32的eeprom单元可以让客户存储整表的一些ID信息以及配置寄存器的信息。

　　管脚信号输出功能

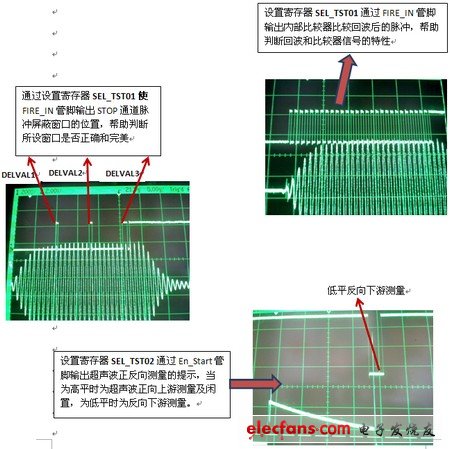

　　除了上图中的额外增加的模块外，acam公司还针对超声波热量表的特性在GP21内部进行了一些超声波必要信号在其管脚Fire_in和En_start的输出，这些输出信号，可以帮助客户深入分析了解超声波信号以及GP21的一些特性。下面是一些示波器的截图。

　　除了以上输出的信号外，还可以在EN_start管脚输出4k的晶振时钟，在Fire_In管脚上输出32k的低功耗晶振时钟，那么所输出的具体信号是由寄存器配置所决定，详细设置请参考TDC-GP21的用户手册。通过这些信号的输出，可以帮助客户详细的分析了解TDC-GP21的超声波测量特性，帮助客户在超声波热量表开发过程中克服很多困难。

　　一个应用TDC-GP21设计完整热量表是非常简单的，下面是一个超声波热量表原理图的例子：

　　如上图所示，给我们最直观的印象就是，整个测量系统所需要的外部元器件非常少，整个结构很紧凑，除了所必需的简单单片机以及超声波换能器和温度传感器外，外部仅需要2对RC阻容，2个晶振，和一些旁路去藕电阻电容。时间测量上游，下游信号的发射接收以及信号的处理，温度测量等完全在TDC-GP21芯片内部完成，单片机仅需读取TDC-GP21的测量数据，将时间测量结果以及温度测量结果进行热量的转换计算即可。

　　在单片机方面，MSP430不再是最好的选择，像Silicon Labs的单片机，Renesas的单片机系列等都可以完全适合热量表的应用。由于GP21的测量低功耗以及完全自动的超声波上下游测量，另外通过GP21的管脚可以提供给出一个超低功耗的32k晶振源，可以直接将这个晶振源提供给单片机。

　　TDC-GP21应用内部比较器测量效果：

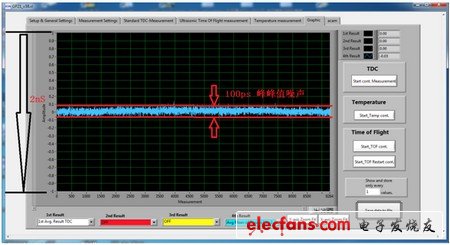

　　为了验证TDC-GP21的性能，我们应用acam GP21演示系统及威海天罡管段进行了零点稳定性测试，应用GP21内部比较器，每次测量3个脉冲，8次平均后的结果，2.5小时无停止，GP21测量功耗大概为14 uA：

　　从上图可以看到，上游下游时差零点测量非常稳定，由于应用TDC-GP21内部斩波稳定比较器，时差结果几乎不随时间及温度漂移。
