PCB中plane和layer有什么区别?

　　在设计PCBLayout的时候，根据项目需要，要设计多层PCB，这时候需要添加“层”，以Altium Designer为例，所要添加的层有“Plane”和“Player”之分。那Plane和Player有什么区别呢？

　　PCB中plane和layer的区别：

　　Layer为正面，在这一层，画一根线就是画一条导线，即凡是走线的地方就表示有铜皮连接。

　　Plane为负面，即所谓的“负片法”，这一层本身就是一片铜皮，画一根线，就是将铜皮分开，即凡是走线的地方就是将铜皮去掉。

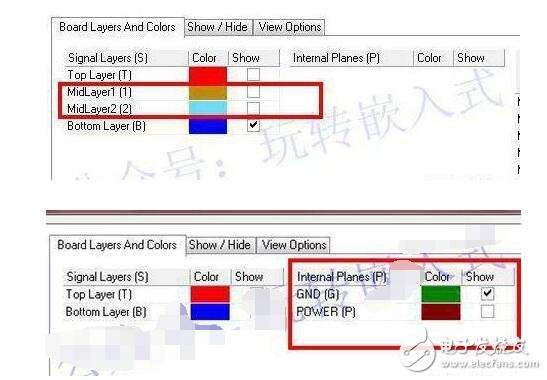

　　在添加层的时候，添加选项有“Layer”和“Plane”之分，如上图↑。

　　在Altium Designer上按下快捷键L，可以看到Layer在Signal Layers一侧，Plane在Internal Planes一侧，如上图↑。

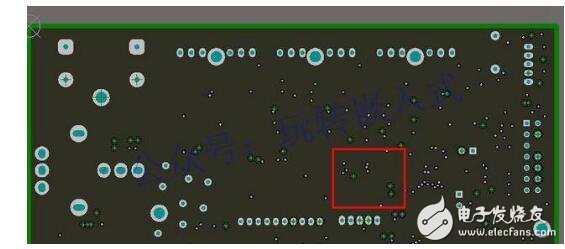

　　在Plane层上，有许多过孔带有十字标示，说明过孔与该层是连接在一起的，如上图↑。

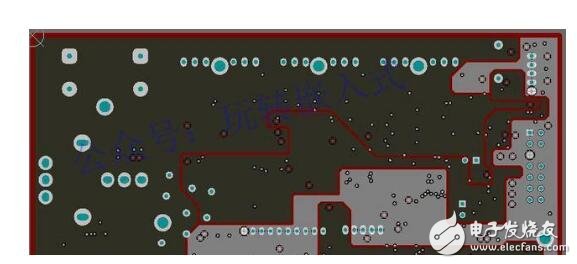

　　如上图↑的Plane，走线将这一层划分了4个区域，每个区域可以添加需要连接的网络标号，也是所谓的“内电层分割”。

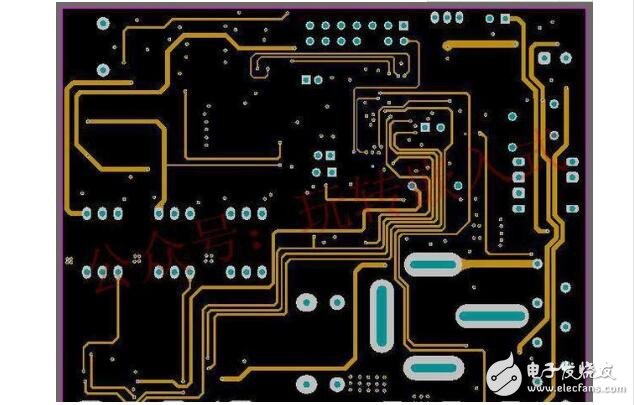

　　如上图↑，这一层是Layer，走线就是导线。
