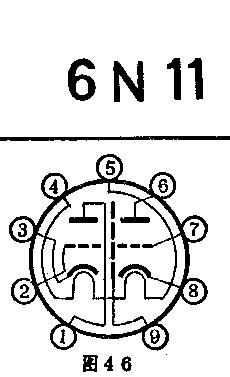

6n11管脚排列
1(6)屏极,2(7)栅极,3(8)阴极,45灯丝
类型:旁热式阴极高频双三极管主要用途:低噪声高频功率放大(基本数据)(单只三极管)灯丝电压(Uf)=6.3V;灯丝电流(If)=0.34A;阳极电压(Ua)=90V;阳极电流(Ia)=12~21.5mA;跨导(S)=9.5±15.7mA/V;放大系数(μ)=27±6;阴极电阻(Rk)=90Ω.(极间电容)输入电容(Cin)=3.4pF;
输出电容(Cout)=1.8pF;
过渡电容(Cag)=1.8pF.(极限运用数据)最大灯丝电压(Ufmax)=6.9V;最小灯丝电压(Ufmin)=5.7V;最大阳极电压(Uamax)=130V;最大灯丝与阴极间电压(Ufkmax)±150V;最大阴极电流(Ikmax)=22mA;最大阳极耗散功率(Pamax)=2W;最大栅极电阻(Rgmax)=1MΩ.
