基于虚拟现实仿真测绘装配实验的研究

基于虚拟现实仿真测绘装配实验的研究

　0  引言

　　工程图学课程教学理论与实践相结合是非常重要的特别是学生的动手及创新能力的培养，是理论性和实践性都较强的课程，因此实验教学环节对学好这门课程至关重要。通过加强实践教学环节，才能使学生真正理解和掌握该学科的理论知识。

　　工程图学课程的教学是很具体形象的，它注重机构的运动及动作 ，在理论教学中由于缺乏真实感受，学生听课时常会感到枯燥乏味、内容很难理解；机械类课程 中的实验设备大多很昂贵，有些情况下，不能完全满足相应的实验要求，尤其是对每个学生而言，学生实验通常是分组 ，对有些实验，实验设备很少时，分组的人数会很多，这样学生在做实验时会没有很多机会熟练掌握 ；因此，如果能在教学中进行虚拟仿真实验教学，不但在一定程度上可以弥补实验资源的匮乏 ，而且可以提高学生观察问题、分析问题和解决问题的能力，以求达到掌握一门专业威廉希尔官方网站 技能。

　　1  虚拟仿真实验应用于教学中的现实意义

　　目前国内大多数高校的实验还是采用传统方式，即老师讲解、演示，再由学生自己动手。而国外已经从传统实验转为实物实验与虚拟实验相结合，充分利用先进的计算机设备进行虚拟仿真实验教学，取得了较好的效果。

　　传统的教学模式以教师为中心，知识的传递主要靠教师对学生的灌输，作为认知主体的学生在教学过程中自始至终处于被动状态，其主动性和积极性难以发挥，不利于培养学生的发散性思维、批判性思维和创造性思维，也不利于创造性人才的培养。虚拟仿真实验突破了传统教学手段上的局限。学生自己动手操作，亲身参与整个实验过程的操作，通过将实际生产的工艺过程以影像、动画等生动的形式表示，从而增强学生的感性认识和学习兴趣，提高教学效果，使其实践能力、观察能力及归纳能力等都得到很好的锻炼。虚拟实验威廉希尔官方网站 创设了一个人性化的学习环境 ，使学生能够在自然、互动的气氛中进行学习。基于以上思考 ，尝试在《工程图学》教学中应用“虚拟仿真实验教学”进行教学改革的探索。

　　2 虚拟仿真实验设计目标

　　虚拟实验的开发工具主要是网络虚拟现实建模语言(VRML)和三维建模软件。VRML是一种用于建立真实世界的场景模型或人们虚构三维世界的场景建模语言。VRML的基本目标是建立因特网上的交互式虚拟对象、场景、三维模型，基本特征包括分布式、三维、交互性 、多媒体集成、境界逼真性等，是 目前 Intenet上基于“www”的三维互动网站制作的主流语言。

　　虚拟现实系统的设计要达到以下目标 ：

　　a)要使参与者有“真实”的体验。这种体验就是“沉浸”或“投入”，即全心地进入，简单地说就是产生在虚拟世界中的幻觉。理想的虚拟环境应达到用户难以分辩真假的程度，甚至比真的还“真”。这种沉浸感的意义在于可以使用户集中注意力。为了达到这个 目标，就必须具有多感知的能力，理想的虚拟现实系统应具备人类所具有的一切感知能力，包括视觉 、听觉、触觉 ，甚至味觉和嗅觉。

　　b)系统要能提供方便的、丰富的、主要是基于自然技能的人机交互手段。这些手段使得参与者能够对虚拟环境进行实时的操纵，能从虚拟环境中得到反馈信息 ，也能便系统了解参与者的关键部位的位置、状态、变形等各种系统需要知道的数据。实时性是非常重要的，如果在交互时存在较大的延迟，与人的心理经验不一致 ，就谈不上以自然技能的交互，也很难获得沉浸感。

　3  零、部件测绘实践虚拟辅助教学

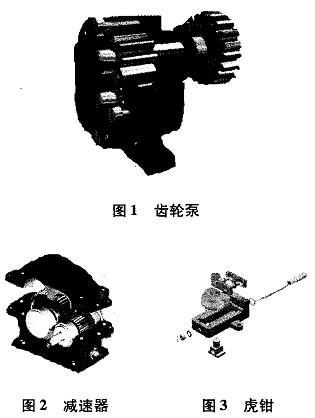

　　《工程图学》课程为机械类专业一门主要威廉希尔官方网站 基础课，是一门理论性和实践性都较强的课程，因此实验教学环节对学好这门课程至关重要。通过加强实践教学环节，才能使学生真正理解和掌握该学科的理论知识。本项目的实施内容主要是采用 inventor 2008，3D max，AutoCAD及 vrml软件系统设计虚拟实验系统，使之能够对齿轮油泵(图1)、减速器(图2)、虎钳 (图 3)的装配进行动态interwetten与威廉的赔率体系 ，通过影像、动画等生动的形式对装配过程进行动态模拟 ，可以充分发挥学生的主观能动性，有利于学生获得丰富的感性认识，激发学生进一步提出问题与寻求解决问题的兴趣 ，有助于拓宽学生的知识面，有效地支持理论学习。

　　零部件测绘实践虚拟辅助教学威廉希尔官方网站 的做法是，以实物模型为基本要素、以实物模型测绘为主线，用计算机虚拟现实的方法，制作图画和动画形式为主的直观形象，去解析零部件的形状结构和测绘过程。[

　将虚拟辅助教学融于测绘实践教学的过程是：布置测绘任务；观测分析实物模型；教师依据实物模型通过虚拟辅助教学课件集中指导；学生依据实物模型，参照虚拟辅助教学课件自主测绘；教师集中讲评。

　　虚拟辅助教学主要构件是以虚拟图象为主，配有少量文字说明的电子文档。分别是：以动画为主去表达零部件形状结构的图画集，以对零部件形状结构分析和视图分析为主的图画集，以对零部件测绘方法和过程指导为主的图画集，以对尺寸、威廉希尔官方网站 要求、图样、作业要求指导为主的图画集。

　　4  零、部件测绘实践虚拟辅助教学威廉希尔官方网站 的特点

　　a)基于实体的虚拟。计算机虚拟现实、虚拟三维图与构形思维和视觉及视觉心理密切相关。实践表明：没有实体模型做基准没有构形思维和视觉及视觉心理的支持，计算机虚拟现实、虚拟三维图就会成为没有意义的作品；另一方面，没有构形思维和视觉及视觉心理知识去指导计算机虚拟现实、虚拟三维图的创作，也不能获得效果良好的作品。

　　b)基于图学素质对测绘对象 (零、部件)的选择。选择好测绘对象是保障零、部件测绘实践教学效果的首要条件。简单化和过度复杂化都不可取，都可能给大学总体教学带来损害。选择测绘对象 (零、部件)的第一因素是考虑对学生图学素质培养的要求，其次是考虑后续课的需求。阀类、泵类、夹具类(虎钳)、减速器类是常选测绘对象，其主要原因是便于教学。按图学素质培养的要求考虑，所选零、部件的测绘内容应当尽量多的涵盖图学主要的核心内容。例如，表达方法典型、全面，结构具有代表性。按后续课的需求考虑，所选零、部件的测绘内容要含有后续课的主要要素。

　　5  结语

　　开发零、部件虚拟测绘装配实验是为了拓宽实验教学平台，改进测绘方法，提高测绘效率和品质，减轻教学负担。这一教学威廉希尔官方网站 的核心涉及到传统测绘的方方面面，也涉及到现代教育威廉希尔官方网站 的深层理论和威廉希尔官方网站 问题。当然虚拟仿真实验不能完全替代实物实验，但可以探索将其作为实物实验及课堂理论教学的补充。
