MEMS加速计的三种高压灭菌器失效机理

介绍

高压灭菌器测试也叫高压锅测试，是恶劣环境所用的器件通常都要求进行的一种质量测试。 直到最近，汽车安全行业才开始提出高压灭菌器测试要求，以检验用于气囊传感器的 MEMS加速计 [1]。为了进行此测试，器件在环境试验箱不带电存储96/168小时，环境试验箱的气压为15psig、温度为120oC，相对湿度为100%。高压灭菌器经过一定的暴露时间后，器件在室温下重新测试。

尽管传感器的传感结构在密封环境下封装，以防止水分入侵，但MEMS加速计仍要承受高压灭菌压力，因为塑料包装材料可在过压和过湿条件下吸收水分。要测试加速计对高压灭菌器压力的易感性，我们将80个 MEMS加速计置于高压灭菌器测试条件下。如图1所示，加速计由MEMS传感单元（g-cell）和控制ASIC组成，采用堆叠芯片结构组装在一个QFN 封装中。传感单元由飞思卡尔二聚表面微流构成，使用玻璃熔块通过晶片键合威廉希尔官方网站 密封在密封腔里。

高压灭菌器测试结果显示，25oC时，9个部件无法达到偏移规范，要求9位输出的偏移变化少于+/- 26个计数。失效部件的最大偏移变化是-48/+39个计数。 当部件进行168小时测试时，发现了更多器件失效（与偏移变化的失效行为相同）。还发现这些部件在-40oC 和125oC下具有较小的偏移变化和较紧凑的分布。失效器件还显示在空气中暴露一段时间后，出现缓慢回归规范的“自愈”行为。在正常大气条件下进行120℃焙烧，可以加速恢复过程。失效和恢复流程是可重复和可逆的。

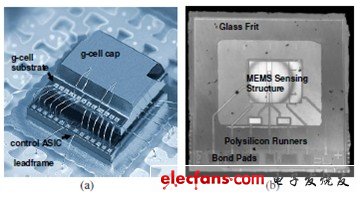

图 1. MEMS 加速计： (a) QFN 封装视图（模具帽未显示）；(b) LSM角度的传感单元芯片视图

为了确定高压灭菌器失效的根源，我们创建了一个失效分析鱼骨图（图2），全面查看高压灭菌器测试条件下（湿度、压力和温度）偏移变化的所有可能原因。从以下四个主要方面审查了设计和制造工艺：封装、ASIC、传感器（g-cell）和测试。因此发现了微机械传感独有的三种失效机理。这三种机理是：

• 导致偏移变化的封装应力
• 电阻漏电
• 寄生电容变化

II. 封装应力影响

环氧树脂塑封（EMC）材料能吸收水分，且吸热会膨胀 [2]。扫描声学显微镜（C-SAM）检测还揭示，复合模具和引线框架之间出现过多分层。这些变化会改变封装和传感单元的应力状态，从而引起偏移变化。FEA 封装建模（图3）用于interwetten与威廉的赔率体系 这种应力变化的影响。这个模型考虑了 EMC 和引线框架之间的非对称分层。根据达到平衡时水分摄取大于0.54%这一原理，试验还假设吸湿应力为0.15%。

图 2. 高压灭菌器失效分析鱼骨图

FEA 模拟结果显示，传感器的惯性质量位移相当对称，但是由于分层和吸湿膨胀，封装的位移场不对称。模拟显示，吸湿膨胀引起的位移与125℃时热应变引起的位移数量级相同。 封装应力引起的最大偏移变化预测只有4个计数（最坏情况）。

用激光蚀刻去除传感单元周围的主要EMC部分，进一步分析失效器件。这一做法思路是，封装的应力场将大幅改变，如果器件对封装应力敏感，这可能导致偏移变化。但测试结果显示，大部分EMC移除之后，器件只有非常小的偏移变化。这一结果符合原来的 FEA预测，EMC的吸湿膨胀只会对偏移变化产生非常小的影响，封装应力作为高压灭菌器失效的根源被排除。

尽管研究显示封装应力不是高压灭菌器失效的根源，值得一提的是，这归因于应力不敏感传感器/封装设计。封装吸湿应力非常大，如果传感器设计不正确，可能成为导致高压灭菌器失效的主要原因。减少封装应力易感性的设计策略已在[3]中讨论。

图3 . EMC 吸湿膨胀的FEA模拟

图4. 剥层分析，消除封装应力作为失效根源
