CCD图像传感器TCD1206结构特点及引脚

　　TCD1206的主要特点

　　TCD1206是一款高灵敏度、低暗电流、2 160像元的双沟道线阵CCD图像传感器。由2 236个PN结光电二极管构成光敏元阵列，其中前64个和后12个是用作暗电流检测而被遮蔽的，中间2 160个光电二极管是曝光像敏单元，每个光敏单元的尺寸为长14μm、高14μm，中心距亦为14μm。光敏元阵列总长为30.24 mm。

　　TCD1206的主要特性有：1)光敏像元数为2 160像元;2)像敏单元为：14μmxl 414μm(相邻像元中心距为14μm);3)光谱范围为250～l 100 nm：4)光敏区域采用高灵敏度PN结作为光敏单元;5)时钟为二相(5 V);6)内部电路包含采样保持电路，输出预放大电路;7)采用22引脚DIP封装。

　　TCD1206的结构原理和引脚功能

　结构原理

　　TCD1206是二相电极的双沟道线型CCD，其结构原理如图1所示。中间一排是由多个光敏二极管构成的光敏阵列，有效单元为2 160位，其作用是接收照射到CCD硅片的光，并将其转化成电荷信号，光敏元两侧是存储其电荷的MOS电容列一存储栅。MOS电容列两侧是转移栅电极SH。转移栅的两侧为CCDinterwetten与威廉的赔率体系 移位寄存器，其输出部分由信号输出单元和补偿单元构成。

　　引脚功能

　　TCD1206器件采用DIP封装，各引脚功能如表1所示。

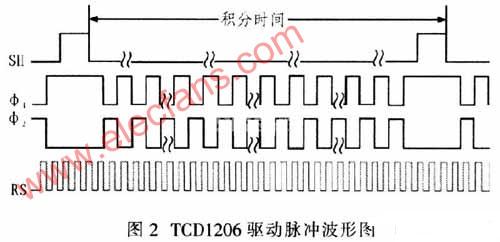

　　 驱动时序及驱动设计

　　驱动时序分析
