1~3W LED手电筒驱动器

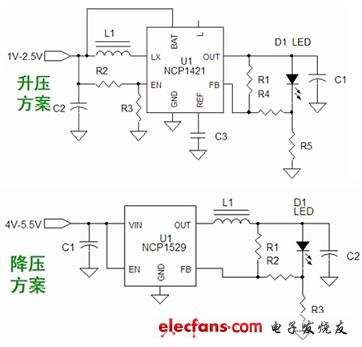

1~3W手电筒LED应用中既有升压型,也有降压型。升压型应用的输入电压范围为1至2.5 Vdc,工作频率达1.2MHz;降压型应用的输入电压范围为4至5.5 Vdc,频率达1.7MHz。两类应用都需支持350mA或600mA恒流输出,能效高于90%。在1-3 W手电筒升压LED应用可采用安森美半导体的NCP1421升压DC/DC转换器,同等功率范围的手电筒降压LED应用可以采用安森美半导体的NCP1529低压降压转换器,应用电路图分别如图7(a)和图7(b)所示。
图7:基于NCP1421的升压型和基于NCP1529的降压型1~3W手电筒LED应用。
特别适合低电流LED照明应用的线性恒流稳流器
前文根据不同的供电类型,探讨了不同功率范围LED应用的要求及适合采用的驱动电源方案。但纵观不同的LED照明应用,可以发现有一类应用侧重于低电流应用,典型应用如商业和工业标识牌、汽车停车灯和尾灯,以及建筑物和装饰照明等。这类低电流LED应用常见的驱动方案包括低压降线性稳压器和电阻等。这两种驱动方案各有其优劣势。
有利的是,安森美半导体利用正申请专利的自偏置晶体管(SBT)威廉希尔官方网站 ,结合自身超强的工艺控制能力,推出一种新的低电流LED驱动方案——NSI45系列双端和三端线性恒流稳流器(CCR)。这种方案比线性稳压器更简单,且成本更低,但性能相比电阻方案又大幅提升,填补了市场空隙。NSI45系列提供众多优势,如在宽电压范围下保持亮度恒定,输入电压较高时保护LED免受过驱动影响,输入电压较低时仍使LED较亮,帮助减少或消除LED编码库存,以及帮助降低系统总成本等,非常适合低电流LED电流应用。
