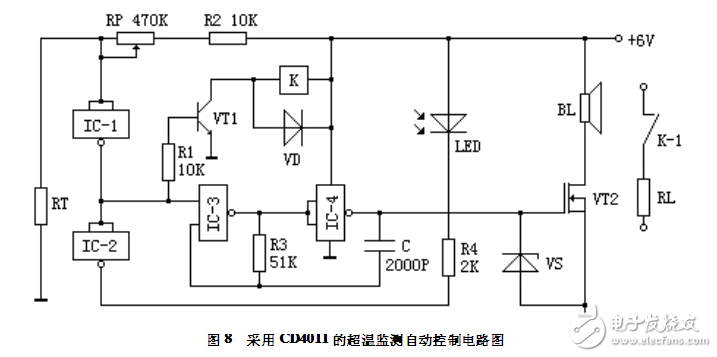

电路工作原理:测温电阻RT接在控制门D1的输入端,它和电阻R1、R2及RP通过RP的分压调节,使门D1的输入电平为高电平,使D1输出为低电平。 使用时,热敏电阻RT安置于被控设备上,当被控设备温度超过最高设定温度时,由于RT阻值小,通过分压电路的分压,使D1输入端的电压变为低电平,经D1 反相为高电平,该高电平一方面加至多谐振荡器的控制端⑧,使多谐振荡器起振,通过放大管放大后,由扬声器发出警笛声,同时也加至VT1的基极使其导通,继电器吸和,通过继电器的常闭触点将被控设备的工作电源断开;另一方面经D2反相为低电平后,发光之时管LED构成通路,LED发光指示。二、元器件的选择 IC1选用CD4011;VD选用IN4001;VS为稳压10V的稳压管;VT1选用9013,VT2选用V40AT;电容C为2000P的陶瓷片电容;继电器为4099型继电器;RP选用470K普通可调电位器;电阻选用1/8或1/4W金属膜电阻器,BL选用8Ω、0.5W电动扬声器。该电路结构简单,制作容易,由一只与非门和一只热敏电阻组成测控电路和警笛声发声电路,由一只继电器作为执行电路。
