新手必读：555芯片工作原理、发展历史及其工作模式

　　555定时器可以说是interwetten与威廉的赔率体系 电路与数字电路结合的典范。555定时器是美国Signetics公司1972年研制的用于取代机械式定时器的中规模集成电路，因输入端设计有三个5kΩ的电阻而得名。此电路后来竟风靡世界。

　　一：　555的发展历史

　　555定时器由Hans R. Camenzind于1971年为西格尼蒂克公司设计。西格尼蒂克公司后来被飞利浦公司所并购。不同的制造商生产的555芯片有不同的结构，标准的555芯片集成有25个晶体管，2个二极管和15个电阻并通过8个引脚引出（DIP-8封装）。555的派生型号包括556（集成了两个555的DIP-14芯片）和558与559。

　　NE555的工作温度范围为0-70°C，军用级的SE555的工作温度范围为−55到+125 °C。555的封装分为高可靠性的金属封装（用T表示）和低成本的环氧树脂封装（用V表示），所以555的完整标号为NE555V、NE555T、SE555V和SE555T。一般认为555芯片名字的来源是其中的三枚5KΩ电阻，但Hans Camenzind否认这一说法并声称他是随意取的这三个数字。

　　555还有低功耗的版本，包括7555和使用CMOS电路的TLC555。7555的功耗比标准的555低，而且其生产商宣称7555的控制引脚并不像其他555芯片那样需要接地电容，同时供电与地之间也不需要消除毛刺的去耦电容。

　　二：555芯片工作原理

　　555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。

　　其工作原理是：两个比较器的输出电压控制RS 触发器和放电管的状态。在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 C1 的同相输入端的电压为 2VCC /3，C2 的反相输入端的电压为VCC /3。若触发输入端 TR 的电压小于VCC /3，则比较器 C2 的输出为 0，可使 RS 触发器置 1，使输出端 OUT=1。如果阈值输入端 TH 的电压大于 2VCC/3，同时 TR 端的电压大于VCC /3，则 C1 的输出为 0，C2 的输出为 1，可将 RS 触发器置 0，使输出为低电平。

　　主要特点：

　　1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。其延时范围极广，可由几微秒至几小时之久。

　　2.它的操作电源范围极大，可与TTL，CMOS等逻辑电路配合，也就是它的输出电平及输入触发电平，均能与这些系列逻辑电路的高、低电平匹配。

　　3.其输出端的供给电流大，可直接推动多种自动控制的负载。4.它的计时精确度高、温度稳定度佳，且价格便宜。

　　应用领域：

　　555定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。

　　555定时器可工作在三种工作模式下：

　　单稳态模式：在此模式下，555功能为单次触发。应用范围包括定时器，脉冲丢失检测，反弹跳开关，轻触开关，分频器，电容测量，脉冲宽度调制（PWM）等。

　　无稳态模式：在此模式下，555以振荡器的方式工作。这一工作模式下的555芯片常被用于频闪灯、脉冲发生器、逻辑电路时钟、音调发生器、脉冲位置调制（PPM）等电路中。如果使用热敏电阻作为定时电阻，555可构成温度传感器，其输出信号的频率由温度决定。

　　双稳态模式（或称施密特触发器模式：在DIS引脚空置且不外接电容的情况下，555的工作方式类似于一个RS触发器，可用于构成锁存开关。

　　三：　名称定义

　　一般用双极型（TTL）工艺制作的称为 555，用 互补金属氧化物（CMOS ）工艺制作的称为 7555，除单定时器外，还有对应的双定时器 556/7556。555 定时器的电源电压范围宽，可在 4.5V~16V 工作，7555 可在 3~18V 工作，输出驱动电流约为 200mA，因而其输出可与 TTL、CMOS 或者模拟电路电平兼容。

　　目前，流行的产品主要有4个：BJT两个：555，556（含有两个555）；CMOS两个：7555，7556（含有两个7555）。

　　生产厂商：

　　生产企业不同，型号相同。集成电路的前缀代表厂家，中间的数字是型号代码，后缀一般代表温度，封装等特性。

　　NE555生产厂家其中主要由此5家厂家、5大品牌威廉希尔官方网站 商生产，NXP恩智浦、TI德仪、NEC日电、ST意法半导体、FAIRCHILD仙童（排名不分先后）。

　　比如：NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉波讯号。

　　比如：NE555和LM555的功能完全相同，只是前者早期是日本NEC公司生产的，而LM最早是美国国家半导体公司生产的。

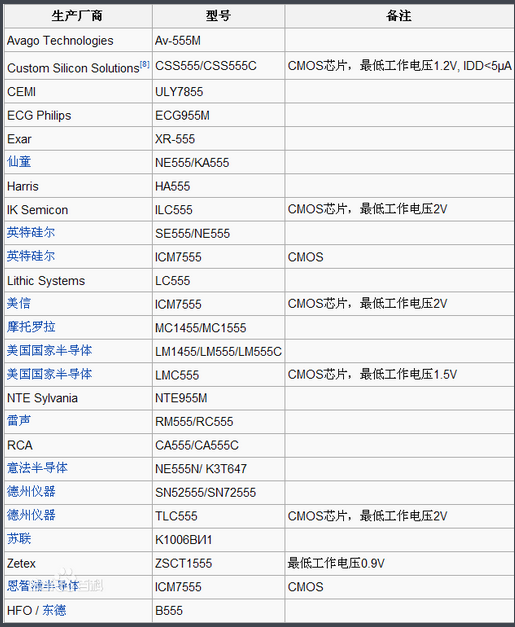

　　555定时器有许多不同公司生产的衍生型号，其中有引脚功能不同的型号，也有采用CMOS的设计。有的芯片中包括数个集成的555定时器。555芯片家族的其他一些型号如下：
