　　TOP4 智能汽车控制系统电路

　　智能车又称为无人驾驶汽车，属于轮式移动机器人的一种，是一个集环境感知、路径规划、自动驾驶等多功能于一体的综合系统。智能汽车威廉希尔官方网站 将许多领域联系在一起，如计算机科学、人工智能、图像处理、模式识别和控制理论等。智能汽车与一般所说的自动驾驶有所不同，它更多指的是利用GPS 和智能公路威廉希尔官方网站 实现的汽车自动驾驶。这种汽车不需要人去驾驶，因为它装有相当于人的“眼睛”、“大脑”和“脚”的电视摄像机、电子计算机和自动操纵系统之类的装置，这些置都装有非常复杂的电脑程序，所以这种汽车能和人一样会“思考”、“判断”、“行走”，可以自动启动、加速、刹车，可以自动绕过地面障碍物在复杂多变的情况下，能随机应变，自动选择最佳方案，指挥汽车正常、顺利地行驶。

　　电路系统是智能汽车硬件系统的核心，对于本硬件电路系统而言，稳定性是需要优先保证的性能指标，毕竟跑完全程才是取得成绩的前提。在此基础上，还应当综合考虑智能汽车的动力性、重心及电路板的紧凑性等其他指标。

　　电机驱动模块

　　电机驱动模块为智能汽车的行驶提供动力，它的性能直接影响到后轮电机的控制性能，包括加速、减速与制动等性能。本文采用MOSFET 驱动芯片加全桥驱动方案，只需合理的选择MOSFET驱动芯片和功率MOSFET 以保证性能即可。电路图如图6 所示。

　　舵机驱动模块

　　舵机负责智能汽车的转向，舵机模块能否稳定工作直接影响到智能汽车在赛道上高速行驶时的稳定性以及转向时的灵敏度和精确度。舵机工作原理为：舵盘角位由单片机发出的PWM 控制信号的脉宽决定，舵机内部电路通过反馈控制调节舵盘角位。由于自身即为角度闭环控制，而且性能较好，故系统中就不必考虑外加舵机闭环。舵机驱动模块电路如图7 所示。舵机驱动模块同样属于功率部分，用6N137光耦进行信号隔离。

　　智能车辆是一个涉及多领域的复杂的综合系统，要达到实用的目的，还要进一步深入下研究去，还有许多工作要做。在硬件上还需要解决因摄像头自身精度的差异或其因外部因素丢失数据导致影响智能车正常运行的问题，增强抗干扰能力；在软件上，还需要进一步优化算法，控制系统是智能汽车的核心内容，针对智能汽车的功能需求，对智能汽车控制系统关键模块进行了研究，设计的各模块被应用于“飞思卡尔”智能汽车中，文中各图对智能汽车的研究具有启发作用。

　　采用MSP430行驶车辆检测电路

　　车辆检测器作为交通信息采集的重要前端部分，越来越受到业内人士的关注。鉴于公路交通现代化管理和城市交通现代化管理的发展需要，对于行驶车辆的动态检测威廉希尔官方网站 ——车辆检测器的研制在国内外均已引起较大重视。车辆检测器以机动车辆为检测目标，检测车辆的通过或存在状况，其作用是为智能交通控制系统提供足够的信息以便进行最优的控制。

　　工作原理：本系统采用MSP430F1121A单片机与环形线圈相结合的方法对行驶车辆进行检测，是一种基于电磁感应原理的检测器。传感器线圈为通过有一定电流的环形线圈，当被检测铁质物体通过线圈切割磁力线，引起线圈回路电感量的变化，检测器通过检测该电感变化量就可以检测出被测物体的存在。本文利用由环形线圈构成回路的耦合电路对其振荡频率进行检测。但线圈检测易受车辆、湿度、温度等外界环境的影响，基准频率会产生漂移，从而影响检测效果。同时，由于车型、车体、车速的不同，亦会影响检测的准确性。针对这些情况，本文提出了一种软件动态刷新检测基准的方法，以及抗干扰的软件数字滤波方法，充分利用MSP430 系列单片机的片上资源对线圈频率进行检测，有效提高了检测的准确性与可靠性。

　　系统结构

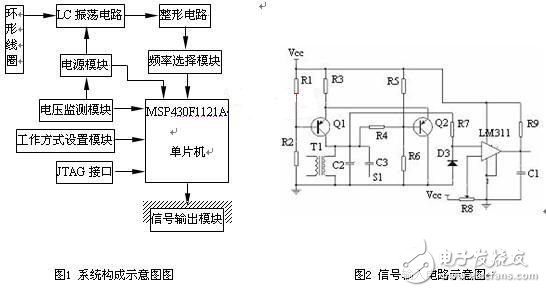

　　系统以MSP430F1121A单片机为核心，由环形线圈传感器模块、LC振荡电路、整形电路、频率选择模块、电源模块、电压监测模块、工作方式设置模块、信号输出模块及JTAG等组成。系统结构框图如1 所示。

　　各模块原理及硬件实现

　　环形线圈传感器是一只埋在路面下的矩形线圈，其两端引线接车辆检测器。环形线圈的作用相当于LC振荡回路中的电感L，当有金属物体靠近时，其电感量发生变化，从而引起振荡频率的改变。通过对频率的检测、比较，可以判断车辆的驶入或驶出。由它组成的LC振荡电路与整形电路一起构成了信号输入电路，如图2所示。

　　环行线圈与行驶车辆之间是通过电磁场进行耦合的。当车通过环形线圈并处在一定的位置时，在车体中引起的涡流是一定，而涡流对环形线圈的影响也是一定的，车辆与环形线圈之间存在着一定的互感。于是，我们把车辆看作具有电感L1和电阻R1的短路环，它通过互感M与环形线圈相交链。由振荡电路提供，电感为 L2，电阻为R2。其中第一项L2的变化幅度与车辆的导磁率有关，第二项与电涡流效应有关。若工作频率选择适当，当有车辆通过环形线圈时，式第一项的变化量将小于第二项，即等效电感减小。显然，当车辆通过环形线圈时，L变小，则f增大，通过单片机检测电路测得其频率的变化，从而可判断有无车辆通过。

　　电路中由三极管Q1和Q2组成共射极振荡器，电阻R3是两只三极管的公共射极电阻，并构成正反馈。Tl为磁罐变压器，起着阻抗变换和与外电路隔离的双重作用。其绕组Ll通过引线外接环形线圈，环形线圈的感抗通过Tl反射到绕组L2，形成等效电感L，L与并联的电容Cl形成振荡回路，LC值决定了振荡频率。开关Sl闭合时，电容C2与Cl并联，电容量增加，振荡频率降低，由此来设置高低两种振荡频率是考虑到现场的不同情况，以便取得较好的检测效果。LC 振荡电路输出的是带毛刺的正弦波，不适合单片机做数字化处理，因此需要单向稳压二极管和单门限电压比较器将其转变为方波信号输出。

　　由于不同应用场合中，LC振荡电路的振荡频率不近相同，故输出的方波信号通过一计数器进行分频，再由频率选择接口送入单片机的P2.5口，从而避免了单片机的计数溢出，增强了单片机对信号处理的灵活性。MSP430F1121A单片机为16位RISC指令结构；内置4kBFlash和256BRAM；一个l6 位定时器Timer-A和看门狗定时器；一个具有3种内部参考电平和输出带RC滤波的比较器等。
