基于Zigbee的无线电子听诊器设计

　　心音听诊是进行疾病诊断的一种重要手段，在这篇文章中我们讨论了一种应用无线传输威廉希尔官方网站 设计的电子听诊 器，该电子听诊器是基于嵌入式处理器的。数据可以通过Zigbee无线传输模块进行传输，采用麦克风接收心跳的声音，我们可以在其声学听诊器的头部插入一电容式麦克风使其变成数字听诊器，为了能够将其声音通过耳机播放。心音信号将被处理并且放大。

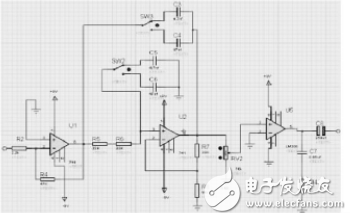

　　电路原理：前端电路用于心音信号的采集与预处理。通常有效的人体心音信号频率为0～600Hz，心音听诊头及MEMS麦克风用于将心跳产生的声音转换成一个电子信号。信号处理电路由三部分组成，主要是放大电路、滤波电路和第二放大电路。从MEMS麦克风中输出的是非常微弱的交流小信号，心音信号的幅值约为：30－60mV，这种大小的信号不能满足滤 波模块的要求， 必须进行信号的初级放大处理，信号的初级放大采用的是集成运算放大器μA741。由于 心音频率较低，因此在信号放大的同时可将频率在500Hz以上的信号全部滤除，提高系统的抗干扰能力。本设计中仍采用集成运放μA741构成合适的低通滤波电路。经过滤波处理后，我们得到的心音信号己经比较纯正，但信号的大小还是不能满足功放的要求，所以有必要对滤波后的心音信号再进行放大处理，本系统在此时采用的是LM386放大器。
