电视伴音红外转发器电路(LM386应用)

电视伴音红外转发器电路

点击下载：LM386.pdf

这个电视伴音红外转发器，具有结构简单、易于制作、无干扰、噪声低等优点。
　　

工作原理

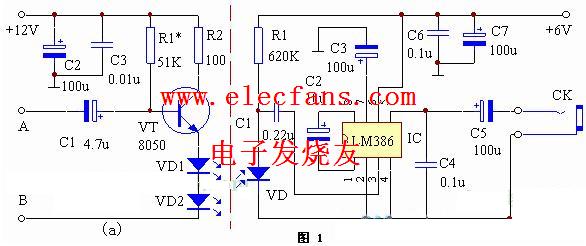

　　该转发器由发射和接收两部分构成。图1(a)为发射部分电路原理。鉴频

后的伴音（音频）信号经三极管VT放大后推动红外发射管。由于发射管的发射强度与通过其电流

成正比，所以VD1、VD2所发出的红外光，便受到音频信号的调制。为了防止失真，VD1、VD2要设

一定的偏置。图1(b)是接收部分原理图。其电路采用一块音频放大集成电路LM386。VD为红外线

接收管。当被音频信号调制的红外光照射到VD时，在其两端产生一个与音频信号变化规律相同的

电信号，经C1耦合至IC，进行放大。由于IC具有功率放大作用，所以可同时供1－4副耳机收听。
　　元器件选择与制作

　　三极管VT选用8050中功率管，P_CM  =300mW，I_CM=500mA，R2的功率不小于1/4W，VD为红外

线接收管（不能用光电二极管，否则受可见光干扰影响接收效果）。

　　本转发器的调试很简单。发射部分只需调节R1使VT的静态电流在30mA左右。接收部分只要安

装无误，不需调试即可工作。

　　发射部分可以安装在电视机内部，采用机内12V电源供电。信号输入A、B端，接到音量电位

器两端。对于采用集成电路的直流音量控制的电话机，可将A、B两端接到喇叭两端，不过要加设

一只开关，将喇叭关断（利用耳机输出插孔更方便）。调节音量，使其转发距离最远而又不失真。
　　两只发射管安装时，要考虑其辐射范围，让它们的有效辐射角度有一部分重叠。
