智能语音拨号报警系统电路设计

　　介绍了以AT89C5l单片机作为控制核心的自动拨号、检测和放音的智能语音拨号报警系统。重点论述了自动拨号和语音部分的电路结构与工作原理方法。 电话自动报警的主要功能为：用户根据需要把自己的手机号码、办公室电话或报警监控中心的电话预存入报警主机。报警主机不断地对所监控的设备（门禁、烟雾探测器、窗磁、摄像头等）状况进行巡检，当有不安全情况（如火灾、非法入室、视频丢失等）发生时，报警主机拨通预先存入的电话号码，播放相应的警情语音。若电话占线或者无人接听，可拨下一个预存的电话号码，如果所有预存的电话都占线或者无人接听，则会自动把所有的预存电话重拨一遍，保证了报警的有效性和可靠性。

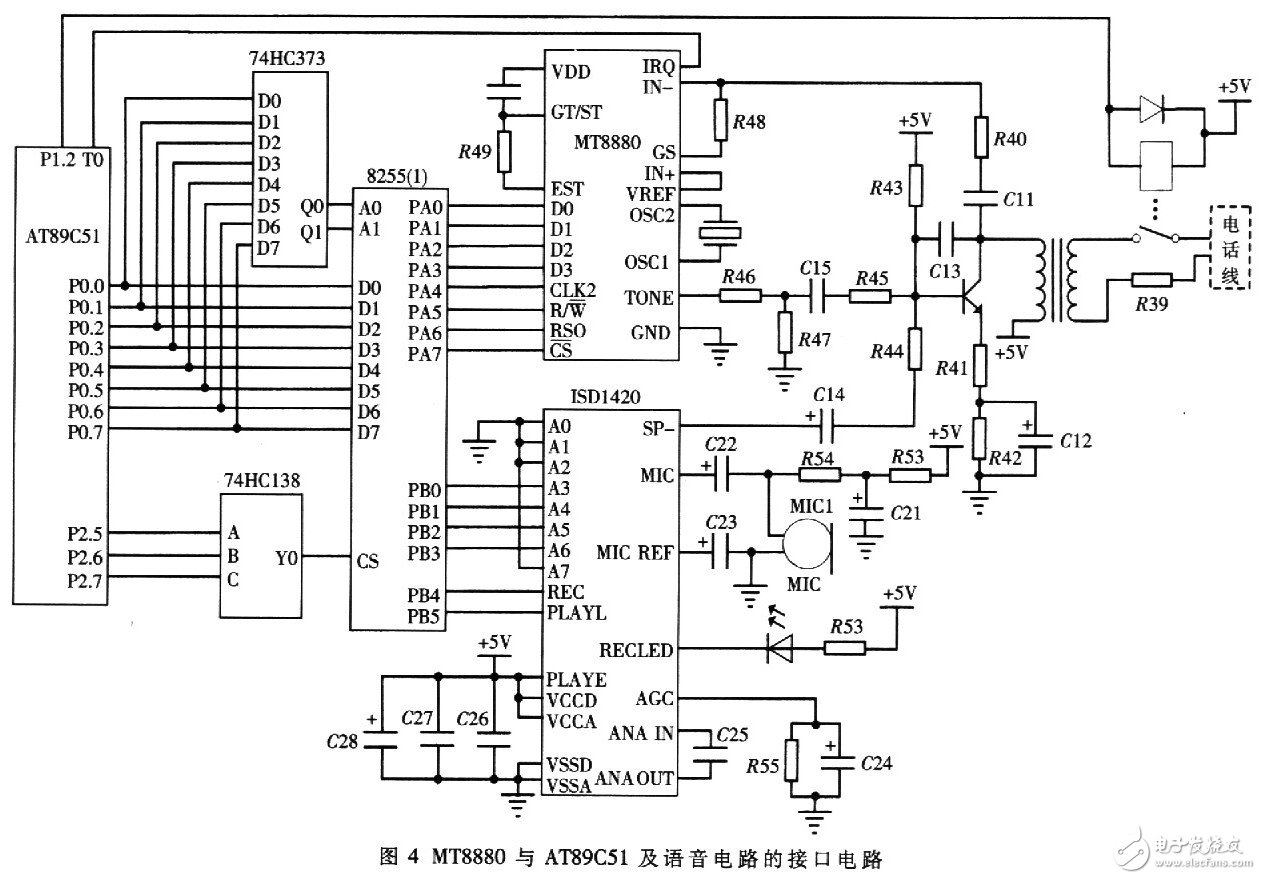

　　DTMF发送接收电路MT8880与AT89C51及语音电路的接口

　　MT8880是MITEL公司推出的专门用于处理DTNF信号的专用集成电路芯片，不仅具有接收和发送DTMF信号的自动拨号功能，还可以检测电话干线上拨号音、回铃音和忙音等信号音。适合与单片机接口，外围电路简单。MT8880内部有五个寄存器，分别为接收数据寄存器、发送数据寄存器、收发控制寄存器CRA和CRB以及收发状态寄存器。在本设计中，由于仅采用发送数据寄存器、收发控制寄存器CRA和CRB发送DTMF信号实现自动拨号功能，因此在此仅介绍这三个寄存器。发送数据寄存器中的数据决定要发送的双音频信号的频率，因此只能向发送数据寄存器写入数据。两个收发控制寄存器占用同一个地址，因此根据CRA中的寄存器选择位的值决定是否对CRB进行操作。其接口电路如图4所示。

　　ISDl420语音芯片采用直接interwetten与威廉的赔率体系 存储威廉希尔官方网站 ，且录放音质极好，并有一定的混响效果；它的外围元件简单，仅需简单的阻、容器件即可组成简单的录、放音电路；无需后备电源，信息存储时间长，不需要专用的编程器及语音开发器；具有较强的选址能力，可把存储器分成160段来管理，形成最小的录放时间为 125ms。其接口电路图如图4所示。

　　语音分段方法：地址输入端AO~A7由低位向高位排列，每位地址代表125ms的寻址，160个地址覆盖20s的语音范围 （160×0.125s=20s），录音及放音功能均从设定的起始地址开始，录音结束由停止操作决定．芯片内部在该段的结束位置自动插入结束标志 （EOM）；而放音时遇到EOM标志即自动停止放音。在本设计中，因需要四段报警提示语音，因此在设计时均将每段语音设为5s，其起始地址分别为 00000000B、00101000B、01010000B、01111000B，由这四段起始地址可以看出A7、A2、Al和AO均为0，因此将其接地。
