采用乘法D-A转换器的电子衰减器

采用乘法D-A转换器的电子衰减器

电路的功能

信号的大小调整通常采用电阻衰减器或用可变电阻分压电路等，如果无须连续调整使用电子衰减器则更方便。其衰减度可变，采用8个数据位，以1/256为一级，可从无穷大变到255/256≈0DB。

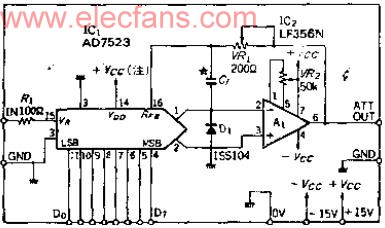

电路工作原理

AD7523是8位乘法D-A转换器，其输出为interwetten与威廉的赔率体系 输入电压与数字输入的乘积。内部由8个模拟开关和R-2R梯形网络输出，所以需电流-电压变换用的OP放大器。

梯形网络大约为10K，在5~20K范围内有可能存在不一致性，但只要各梯级电阻相对值一致就不会造成误差。同一芯片上的元件，温度系数很容易一致，很适合作为可变衰减器。为了得到正确的衰减度，须用VR1进行粗调。如果认为5~20K的输入电阻偏小，则可在输入端加缓冲放大器。

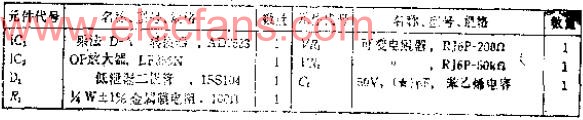

元件的选用

AD7523芯片，许多厂家生产的都是加工产品，绝大多数产品的逻辑输入电平都随电源电压VDD而变。

一些公司的产品，VDD为5~15V，可获得VOM≥2.4V的TTL电平，使用比较方便，其他公司的产品可使用5V电源。

本电路的交流特性取决于OP放大器，应根据所需要频率选择。如果要缩小带宽，减少噪声，则要将电容器C1接在反馈电路上，截止频率FC=1/πC*10的4次方。

二极管D1用来防止AD7523的自锁，也可以选用其他型号的二极管，但最好还是选用正向电压VF小的肖特基二极管。

调整

把各数据位都调到“H”电平，则A=255/256，约为0DB，在F=1KHZ的条件下，让电路输出为0DB，用电平计测量输出电平。从数据位D7开始，依次把各数据位都调为“L”电平，信号就会以6DB为一级衰减，即125/256=-6DB，64/256=1/4=--12DB。

C-MOS模拟开关当输出电容大，频率高时特性曲线会产生尖峰，要加反馈电容CF进行修正。确定修正量的简单办法是：输入10KHZ左右的方波，测定输出方波，调整CF，直到不产生减幅振荡时为止。这时CF大约为20PF左右。

应用注意事项

乘法电路可以进行幅度调制，在输入端送入已被数字化了的正弦波载数据，数据用8位表示。可先把正弦波的数据存入EP-ROM，EP-ROM的地址线接地进制记数器，用计时脉冲做加法计数。

载波数据从EP-ROM读出模拟输入端加上基准电压V后，便成为8位D-A转换器，在输出端获得改变了极性的输出。

如果觉得8位分辨率太低，可选用12位的芯片。

另外，本电路也可进行平衡调制，这时可增加一个OP放大器，具体电路可参照厂家的产品手册。
