基于NCPl200的12V/1A开关电源电路

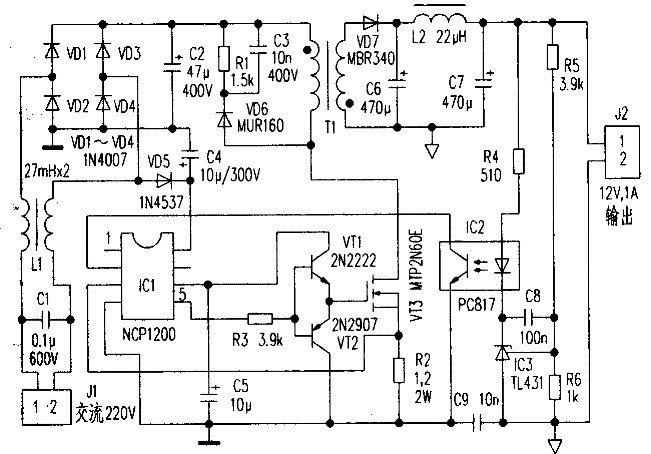

　　本电路由VD5半波整流作为ICl⑧脚的直流高压电源，这样做的好处是可以降低ICl的功耗，ICl⑤脚输出的脉冲经VTl、VT2推挽放大后驱动VT3，以提高驱动能力。VT3的源极电阻R2决定了峰值电流的调节范围为0.9V/R2～0.35V/R2(即0.75A～0.3A)，输出滤波器由C6、L2、C7组成。反馈电路由光耦合器IC2和基准电源IC3构成。其输出电压的数值由电阻R5、R6分压决定，其表达式为：Uo=2.5(1+R5/R6)。

　　本电源的C6、C7要选用等效串联电阻小的优质电解电容器，等效电阻不仅会影响转换效率还会影响输出纹波电压。变压器最好采用成品，这些成品变压器许多的公司比如Eldor公司总部可以提供。焊接时ICl引脚焊点可适当加大以便散热。功率MOSFET管要加适当大小的散热片。本电路只要安装正确焊接无误一般不需调试即可正常工作。
