基于DSP的视频监控系统硬件电路设计

　　目前视频监控广泛应用于安防监控、工业监控和交通监控等领域。视频监控系统大致经历3个阶段：首先是基于interwetten与威廉的赔率体系 信号的电视监控系统，其功能单一、易受干扰且不易扩展；随后出现基于PC机的图像监控系统，其终端功能较强．但价格昂贵，稳定性差；近年来，随着嵌入式威廉希尔官方网站 成熟，嵌入式视频采集处理系统具有可靠性高、速度快、成本低、体积小、功耗低、环境适应性强等优点。

　　视频信号处理电路

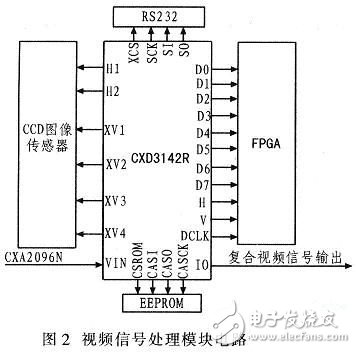

　　本设计采用SONY公司专用信号处理器件CXD3142R作为信号处理器。CXD3142R是专用于对Ye，Cv，Mg和G补色单片CCD输出信号进行处理的低功耗、高效率的信号处理器；具有自动曝光和自动白平衡功能，可同时输出复合视频信号和YUV 8位数字信号输出。内部集成9位A／D转换器同步信号产生电路、外部同步电路和时钟控制电路。此外，CXD3142R还具有串口通信功能，用户可在PC机中预先设定好DSP中的寄存器值，通过串口下载到DSP，并对图像信号进行自动曝光和自动白平衡等处理。图2为视频信号处理模块电路连接图。

　　图 2中，H1，H2，XVl，XV2，XV3，XV4是CCD图像传感器的时序驱动信号，EEPROM用来存储DSP初始化的寄存器值。D0~D7是YUV 数字信号。其具体工作流程：将CCD图像传感器采集的模拟信号经CXA2096N进行相关预处理后，相应数字信号经VIN引脚传给 DSP（CXD3142），DSP接收数字信号后，利用其内部AE／AWB检测电路、同步信号产生电路、外同步电路以及相关算法对其进行相关处理，处理完成后在行（H引脚）、场（V引脚）信号及时钟信号（PCLK）的控制下将8位数字信号经过D0~D7引脚传给FPGA模块进行相关处理。通过引脚SCK、 SI、SO、XCS串口通信，通过CSROM、CASI、CSASO、CASCK引脚与外部EEPROM通信，实现DSP相关的初始化。此外，IO引脚输出经DSP处理过的复合视频信号，通过相关接口直接在CRT显示器上显示图像处理结果。

　　外围接口模块

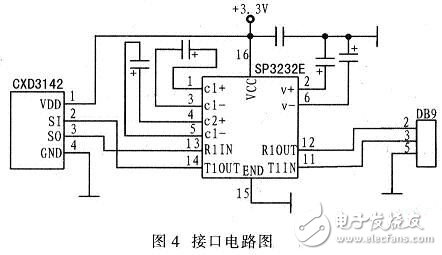

　　本设计支持RS-232C串口通信。但该串口通信需把3．3 V逻辑电平转化成RS-232C标准电平。因此采用SP3232E系列器件完成电平转换。SP3232E可从+3．0～+5．5 V的电源电压产生2Vce的RS-232C电压电平。该系列适用于+3．3 V系统。SP3232E器件的驱动器满载时典型数据速率为235 kb／s。图4为系统设计的接口电路图。

　　需要注意的是，由于采用SP3232E器件，其驱动能力有限，该接口电路只适用于近距离传输。如果要进行远距离传输，则必须加强信号传输能力。
