dac0832应用电路图

dac0832应用电路图:

DAC0832引脚功能说明：

DI0~DI7：数据输入线，TLL电平。

ILE：数据锁存允许控制信号输入线，高电平有效。

CS：片选信号输入线，低电平有效。

WR1：为输入寄存器的写选通信号。

XFER：数据传送控制信号输入线，低电平有效。

WR2：为DAC寄存器写选通输入线。

Iout1:电流输出线。当输入全为1时Iout1最大。

Iout2: 电流输出线。其值与Iout1之和为一常数。

Rfb:反馈信号输入线,芯片内部有反馈电阻.

Vcc:电源输入线  (+5v~+15v)

Vref:基准电压输入线  (-10v~+10v)

AGND:interwetten与威廉的赔率体系 地,摸拟信号和基准电源的参考地.

DGND:数字地,两种地线在基准电源处共地比较好.

采用ADC0809实现A/D转换。

（一） D/A转换器DAC0832
DAC0832是采用CMOS工艺制成的单片直流输出型8位数/模转换器。如图4-82所示，它由倒T型R-2R电阻网络、模拟开关、运算放大器和参考电压VREF四大部分组成。运算放大器输出的模拟量V0为：

                             图4-82

由上式可见，输出的模拟量 与输入的数字量（ ） 成正比，这就实现了从数字量到模拟量的转换。

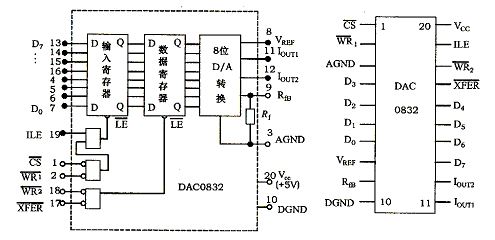

一个8位D/A转换器有8个输入端（其中每个输入端是8位二进制数的一位），有一个模拟输出端。输入可有28=256个不同的二进制组态，输出为256个电压之一，即输出电压不是整个电压范围内任意值，而只能是256个可能值。图4-83是DAC0832的逻辑框图和引脚排列。

                            图4-83

D0~D7：数字信号输入端。
ILE：输入寄存器允许，高电平有效。
CS：片选信号，低电平有效。
WR1：写信号1，低电平有效。
XFER：传送控制信号，低电平有效。
WR2：写信号2，低电平有效。
IOUT1、IOUT2：DAC电流输出端。
Rfb：是集成在片内的外接运放的反馈电阻。
Vref：基准电压（-10~10V）。
Vcc：是源电压（+5~+15V）。
AGND：模拟地 NGND：数字地，可与AGND接在一起使用。
DAC0832输出的是电流，一般要求输出是电压，所以还必须经过一个外接的运算放大器转换成电压。实验线路如图4-84所示。

                            图4-85

IN0~IN7：8路模拟信号输入端。
A1、A2、A0 ：地址输入端。ALE地址锁存允许输入信号，在此脚施加正脉冲，上升沿有效，此时锁存地址码，从而选通相应的模拟信号通道，以便进行A/D转换。
START：启动信号输入端，应在此脚施加正脉冲，当上升沿到达时，内部逐次逼近寄存器复位，在下降沿到达后，开始A/D转换过程。
EOC：转换结束输出信号（转换接受标志），高电平有效。
OE：输入允许信号，高电平有效。
CLOCK(CP)：时钟信号输入端，外接时钟频率一般为640kHz。
Vcc：+5V单电源供电。 、
Vref(+),Vref(-)：基准电压的正极、负极。一般Vref(+)接+5V电源，Vref(-)接地。
D7~D0：数字信号输出端。 由A2、A1、A0三地址输入端选通8路模拟信号中的任何一路进行A/D转换。
