MSP430常用的3V-5V转换电路选用指南

　　一直以来有不少新手在微控的QQ群和微控威廉希尔官方网站 论坛中经常会问到关在用MSP430设计时碰到3V与5V之间电平互换问题。为此，我大概简明地整理了一份关这3V与5V互换的电路图。希望能帮忙到入门的新手和学生。

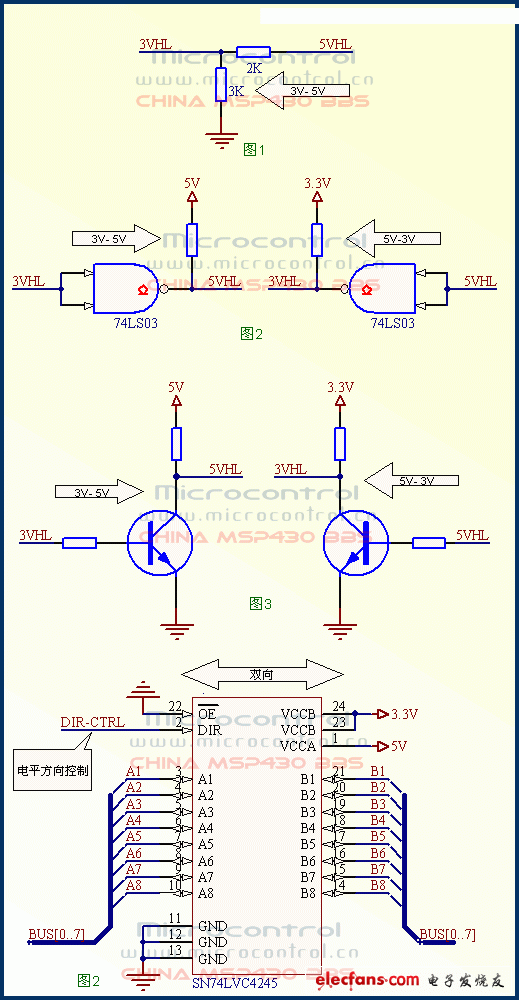

　　电路参考与下图所示

　　图1：这是一个5V转3V电平的单向电路，其原理为将5V电平分压成3V供MSP430单片机系统。其电阻分配可以取大点(电流功耗的原因)，如200K，300K。图片中用2K，3K只是做参考。

　　这种方式只能做到5V转3V，成本低。

　　图2：采用的一个OC门(集电极开路输出)电路。这也是一个通用的电平转换做法。图例中我选用的是一个与非门带OC输出的逻辑电路。

　　关于OC门：门电路输出极在集成单元内不接负载电阻而直接引出作为输出端，这种形式的门称为开路门。这类电路是需要外部带集电极上接电阻。

　　这方式可以做5-3,3-5V电路。

　　图3：图3是采用一个三极管转换的做法，此方法也较为常用。成本低。跟图2原理类似。

　　图4：是一个高成本的做法，采用TI的专用双向电平转换电路4245。通过DIR引脚可以控制不向的数据流方向，虽是成本较高。但在设计上得到较大的方便。
