电路设计关键基础知识精华集锦

　　电子发烧友网讯：扎实的电路设计是初级电子工程师通向在设计上，能独当一面的优秀工程师的一门必修课。在电路设计过程中，有许多零碎化，但是又很重要的知识点需要我们去了解、学习、掌握，把握好这些将使得工程师读者们的整个设计体系更趋于完整。基于此，电子发烧友网整合本站资源推出《电路设计关键基础知识精华集锦》，以飨读者。


——电子设计基础关键元器件篇

一、电子设计基础关键元器件篇：电容

        电子工程师在平时进行电子设计中接触得最多的莫过于电子元器件了，而如何用好电子元器件，使电子元器件在电路中发挥其最大的功能作用，则成为评判你是否是合格电子工程师的基本标准。为给工程师朋友提供较为全面的元器件知识，或学习，或参考，或温故而知新，电子发烧友会陆续整合推出《电子设计基础关键元器件篇》系列章节，敬请留意。 本章节将谈及电容相关知识， 电容在电子线路中也是广泛应用的器件之一。我们多采用它来滤波、隔直、交流耦合、交流旁路等，也用它和电感元件一起组成振荡电路。

电容（或称电容量）是表征电容器容纳电荷本领的物理量。我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。电容器从物理学上讲，它是一种静态电荷存储介质（就像一只水桶一样，你可以把电荷充存进去，在没有放电回路的情况下，刨除介质漏电自放电效应/电解电容比较明显，可能电荷会永久存在，这是它的特征），它的用途较广，它是电子、电力领域中不可缺少的电子元件。主要用于电源滤波、信号滤波、信号耦合、谐振、隔直流、能量转换、控制电路等电路中。

　　电容的符号是C。

　　C=εS/d=εS/4πkd（真空）=Q/U

　　在国际单位制里，电容的单位是法拉，简称法，符号是F，常用的电容单位有毫法（mF）、微法（μF）、纳法（nF）和皮法（pF）（皮法又称微微法）等，换算关系是：

　　1法拉（F）= 1000毫法（mF）=1000000微法（μF）

　　1微法（μF）= 1000纳法（nF）= 1000000皮法（pF）。

　　电容与电池容量的关系：

　　1伏安时=25法拉=3600焦耳

　　1法拉=144焦耳

【详情请参阅：电子设计基础关键元器件篇（一）：电容 】

二、电子设计基础关键元器件篇：二极管

　　二极管又称晶体二极管，简称二极管（diode），另外，还有早期的真空电子二极管；它是一种具有单向传导电流的电子器件。在半导体二极管内部有一个 PN结两个引线端子，这种电子器件按照外加电压的方向，具备单向电流的转导性。一般来讲，晶体二极管是一个由p型半导体和n型半导体烧结形成的p-n结界面。在其界面的两侧形成空间电荷层，构成自建电场。当外加电压等于零时，由于p-n 结两边载流子的浓度差引起扩散电流和由自建电场引起的漂移电流相等而处于电平衡状态，这也是常态下的二极管特性。

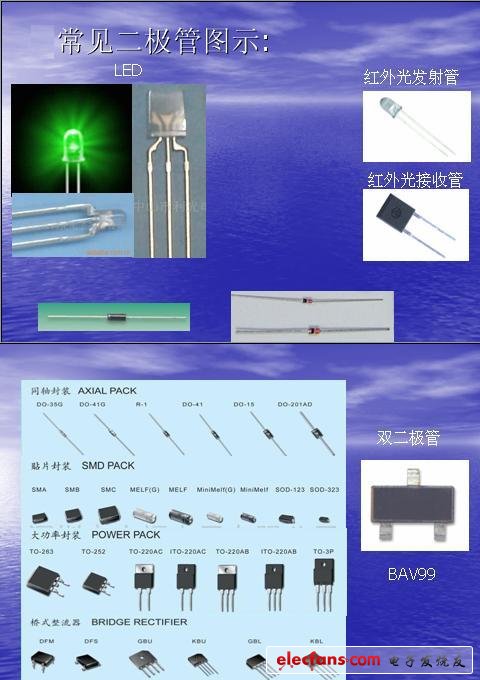

　　常见二极管图示

　　一、概述

　　二极管的符号为。

　　半导体是一种具有特殊性质的物质，它不像导体一样能够完全导电，又不像绝缘体那样不能导电，它介于两者之间，所以称为半导体。半导体最重要的两种元素是硅（读“guī”）和锗（读“zhě”）。我们常听说的美国硅谷，就是因为那里有好多家半导体厂商。

　　二极管应该算是半导体器件家族中的元老了。很久以前，人们热衷于装配一种矿石收音机来收听无线电广播，这种矿石后来就被做成了晶体二极管。

　　二极管最明显的性质就是它的单向导电特性，就是说电流只能从一边过去，却不能从另一边过来（从正极流向负极）。我们用万用表来对常见的1N4001型硅整流二极管进行测量，红表笔接二极管的负极，黑表笔接二极管的正极时，表针会动，说明它能够导电；然后将黑表笔接二极管负极，红表笔接二极管正极，这时万用表的表针根本不动或者只偏转一点点，说明导电不良（万用表里面，黑表笔接的是内部电池的正极）。

　　常见的几种二极管中有玻璃封装的、塑料封装的和金属封装的等几种。像它的名字，二极管有两个电极，并且分为正负极，一般把极性标示在二极管的外壳上。大多数用一个不同颜色的环来表示负极，有的直接标上“—”号。大功率二极管多采用金属封装，并且有个螺母以便固定在散热器上。

【详情请参阅：电子设计基础关键元器件篇(二)：二极管 】
